| Holzi |
Forum-Anfänger
|
 |
Beiträge: 23
|
|
|
|
Anmeldedatum: 10.02.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 18.02.2010, 13:53
Titel: Sinus aus M-File
|
 |
Hi,
ich habe vor mir einen Sinus zu generieren in einer M-File und diese auf dem Scope auszugeben.

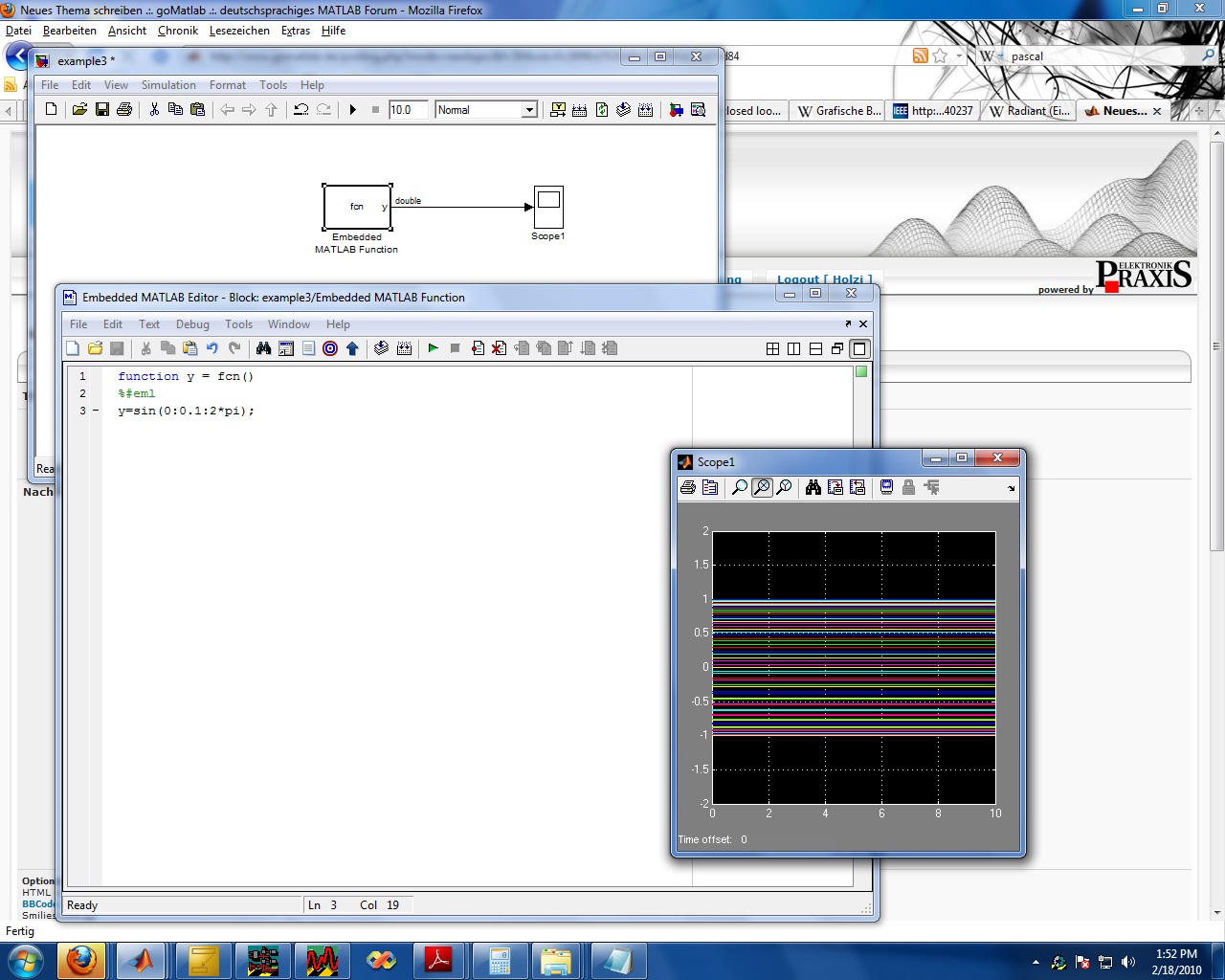

Im Anhang ist die .mdl, .m und der Scope als jpg zu sehen!
| Beschreibung: |
|
Download |
| Dateiname: |
Untitled.jpg |
| Dateigröße: |
279.29 KB |
| Heruntergeladen: |
593 mal |
|
|
|
|
|
|
| Holzi |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 23
|
|
|
|
Anmeldedatum: 10.02.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.02.2010, 11:58
Titel:
|
|
|
waum bekomme ich auf dem Scope nur Linien angezeigt anstelle von einem schönen Sinus??
|
|
|
|
| Zenon |
Forum-Guru
|
|
Beiträge: 292
|
|
|
|
Anmeldedatum: 20.01.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.02.2010, 13:11
Titel:
|
|
Ich denke das Problem ist folgendes:
Du weißt mit y= sin(0:0.1:2*pi) nicht hintereinander y Werte zu sondern weißt y einen Vektor zu mit [sin(0) sin(0.1) sin(0.2)].
Damit bekommt Scope konstante Werte (nur sehr viele) die es dann alle mit unterschiedlichen Farben darstellt.
0:0.1:2*pi ist nur die Abkürzung für den Vektor dieser aufgezählten Elemente => sin bekommt nen Vektor => y bekommt nen Vektor => Scope bekommt nen Vektor.
Ich sehe weiterhin den Sinn hinter der Funktion nicht, weil es diese ja bereits als Signalgenerator bzw SineWave schon gibt.
Was willst Du damit machen?
|
|
|
|
| Holzi |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 23
|
|
|
|
Anmeldedatum: 10.02.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.02.2010, 13:15
Titel:
|
|
|
ich möchte die Variable der Frequenz global setzen und in einer anderen .m file wiederverwenden..
|
|
|
|
| Zenon |
Forum-Guru
|
|
Beiträge: 292
|
|
|
|
Anmeldedatum: 20.01.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.02.2010, 13:20
Titel:
|
|
|
Wenn du die Frequenz hast dann schick sie doch einfach bei ToWorkspace-Block in selbigen und greife dann mit der m File drauf zu...verstehe immer noch nicht was das eine jetzt mit dem anderen zu tun hatte...aber ich bin heute auch ein bissel verpeilt...
|
|
|
|
| Holzii |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.02.2010, 20:15
Titel:
|
|
|
ja das Problem ist dass ich die Funktion toWorkspace nicht nutzen kann da ich mit einer anderen Oberfläche arbeite.. ich generiere C code und dann sind die Blöcke wie toWorkspace funktionslos! Daher muss ich eine andere alternative finden!
|
|
|
|
| StudentET |
Forum-Fortgeschrittener
|
|
Beiträge: 70
|
|
|
|
Anmeldedatum: 09.02.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.03.2010, 12:41
Titel:
|
|
Hallo zusammen,
hab neulich das selbe Problem gehabt.
wäre sehr nett, falls ihr da ne lösung dafür gefunden habt,mir das weiter zu schicken.
Bedanke mich im voraus
|
|
|
|
|
|
|
