Sinus generieren mittels funktion und Simulink - wie? |
|
| sinusfrage |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 20.12.2012, 13:48
Titel: Sinus generieren mittels funktion und Simulink - wie?
|
 |
Hi.
Ich möchte einen Sinus generieren und abtasten.
1)
Wie kann ich das mittels sin funktion machen?
x=sin(2*pi*f*x)
wobei x=0:0.01:10*pi
Kann das funktionieren, dass ich so einen Sinus generiere und diesen dann abtaste, sprich gewisse Werte (Abtastwerte) dann davon entnehme und das als Abtastung annehme?
(Also eine Abtastung von der Abtastung eigentlich, wegen x)
2)
Wenn ich das in Simulink versuche, dann habe ich einen Sinusblock, ein Zero Order Hold und 2 Simout. Ein abgetastetes simout und ein originales.
Wenn ich nun allerdings simout-simoutorig eingebe, dann kommt überall 0 raus, die Werte sind also ident.
Kann mir jemand sagen, wieso?
|
|
|
|
|
|
| knilumis_baltaM |
Forum-Century
|
|
Beiträge: 241
|
|
|
|
Anmeldedatum: 20.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.12.2012, 14:20
Titel:
|
|
Vielleicht hast du dieselbe samplezeit von Sinusgenerator wie vom Abtaster?!

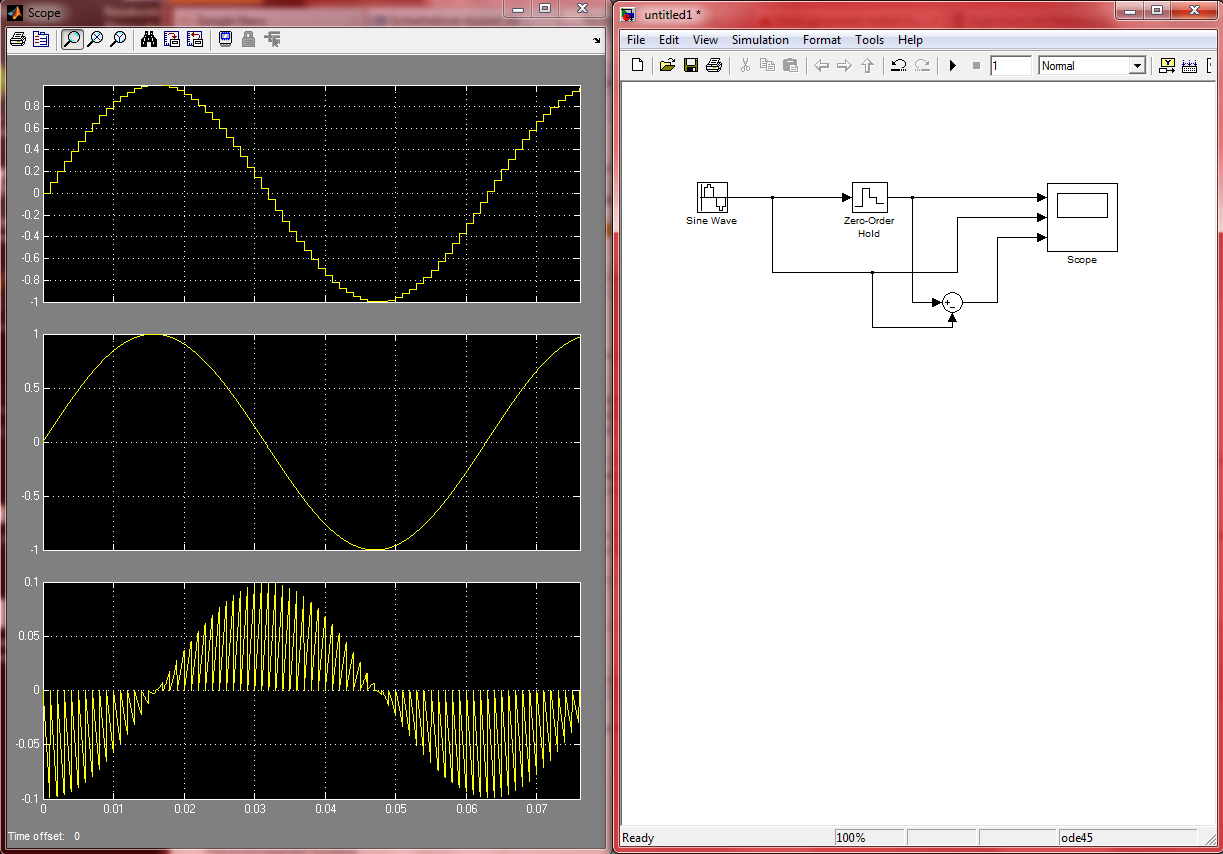

EDIT: Hab das mal versucht und bekomme ein unterschied in der differenz (siehe Bild).
Sample zeit:
Generator: 0.00001
Abtaster: 0.001
Frequenz: 100 Hz
Meinst du es irgendwie anders?
| Beschreibung: |
|
Download |
| Dateiname: |
sin.png |
| Dateigröße: |
136.68 KB |
| Heruntergeladen: |
686 mal |
|
|
|
|
|
|
|
