Sinus und Coisnus mit variabler Frequenz



Massi
Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 02.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.07.2018, 09:59     Titel: Sinus und Coisnus mit variabler Frequenz
  Antworten mit Zitat
Ich hatte gedacht meine gesuchte Simulink- Funktion wäre einfach, aber irgendwie klappt es nicht.
Ich möchte einfach nur eine Sinus Funktion und eine Cosinus Funktion generieren, bei welchen die Frequenzen von einem vorherigen System vorgegeben werden. Stichwort: Resolversimulation. Nun hatte ich bereits im Inet geguckt und war letztlich auf den Matlab Funktions-Block gestoßen, habe es dann eingesetzt, aber das Ergebnis ist merkwürdig. Ich habe zum Testen, ein ansteigendes und wieder absinkendes Signal vorgegeben, aber als Ergebnis steigt die Frequenz eher an den Stellen, wo die Steigung der Geraden größer wird. Im mittleren Bereich des Signals, wo ich das Signal quasi konstant lasse, geht die Frequenz sogar runter, obwohl sie doch genauso konstant bleiben sollte.
Hat jemand ne Idee wie ich das noch hinbekommen kann. Also die Frequenz soll einfach vom Signal vorgegeben werden und sich dementsprechend verhalten.
Ich habe die Datei angehangen zum selber nachschauen.

P.S.: Weiteres Problem ist die Stetigkeit: Die beiden Verläufe haben an den Stellen wo die Frequenz geändert wird, teilweise Abbrüche in den Verläufe. Zudem passt eine weitere Sache nicht. Wenn ich das Eingangssignal für die beiden SinCos Signale zu null werden lasse, werden zwar richtigerweise konstante Signale für beide Verläufe ausgegeben, aber der Wert ist immer der selbe. Egal zu welchem Zeitpunkt ich das Signal 0 reinfließen lasse. Diese müsste aber eher an unterschiedlichen Stellen "stehen" bleiben. Ich hoffe das ist verständlich.

Resolversimulator.slx
 Beschreibung:
Resolversimulator

Download
 Dateiname:  Resolversimulator.slx
 Dateigröße:  25.92 KB
 Heruntergeladen:  333 mal
Private Nachricht senden Benutzer-Profile anzeigen


Andreas Goser
Forum-Meister

Forum-Meister


Beiträge: 3.654
Anmeldedatum: 04.12.08
Wohnort: Ismaning
Version: 1.0
     Beitrag Verfasst am: 02.07.2018, 11:16     Titel:
  Antworten mit Zitat
Könnte man den "Fcn" Block hernehmen? Da ist ja sowas wie

Code:

u(2)*sin(u(1))



möglich?

Andreas
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

Massi
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 02.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.07.2018, 11:27     Titel:
  Antworten mit Zitat
Ich habe ja die Matlab Fcn Block benutzt, welche ja denke genauso funktioniert, wie der fcn Block. Nur arbeiten die Dinger anscheinend nicht so, wie man sich das denken würde.
Ich habe die Function y=fcn(t,f) initialisiert und dann mithilfe des Clock-Blocks die Zeit eingefügt, und dann den Wert von f mithilfe eines Signalgenerators probeweise variabel generiert. Die Funktion für den Sinus habe ich dann mit y=sin(2*pi*f*t) realisiert. Aber wie oben beschrieben, verhält sich das Ausgangssignal merkwürdig. Am besten selbst mal testen mit der obigen Datei.
Private Nachricht senden Benutzer-Profile anzeigen

Massi
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 02.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.07.2018, 14:17     Titel:
  Antworten mit Zitat

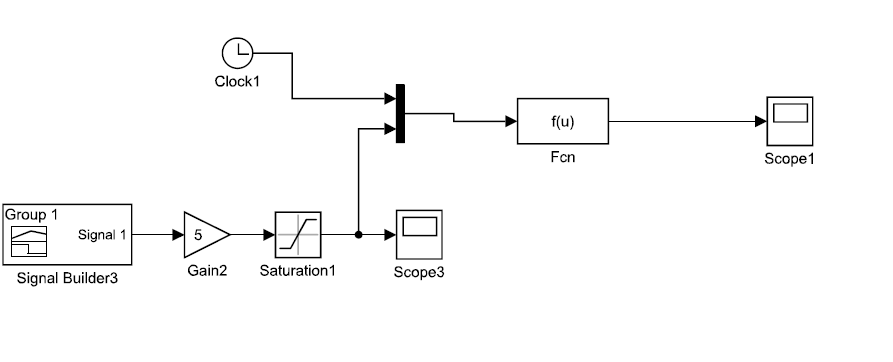

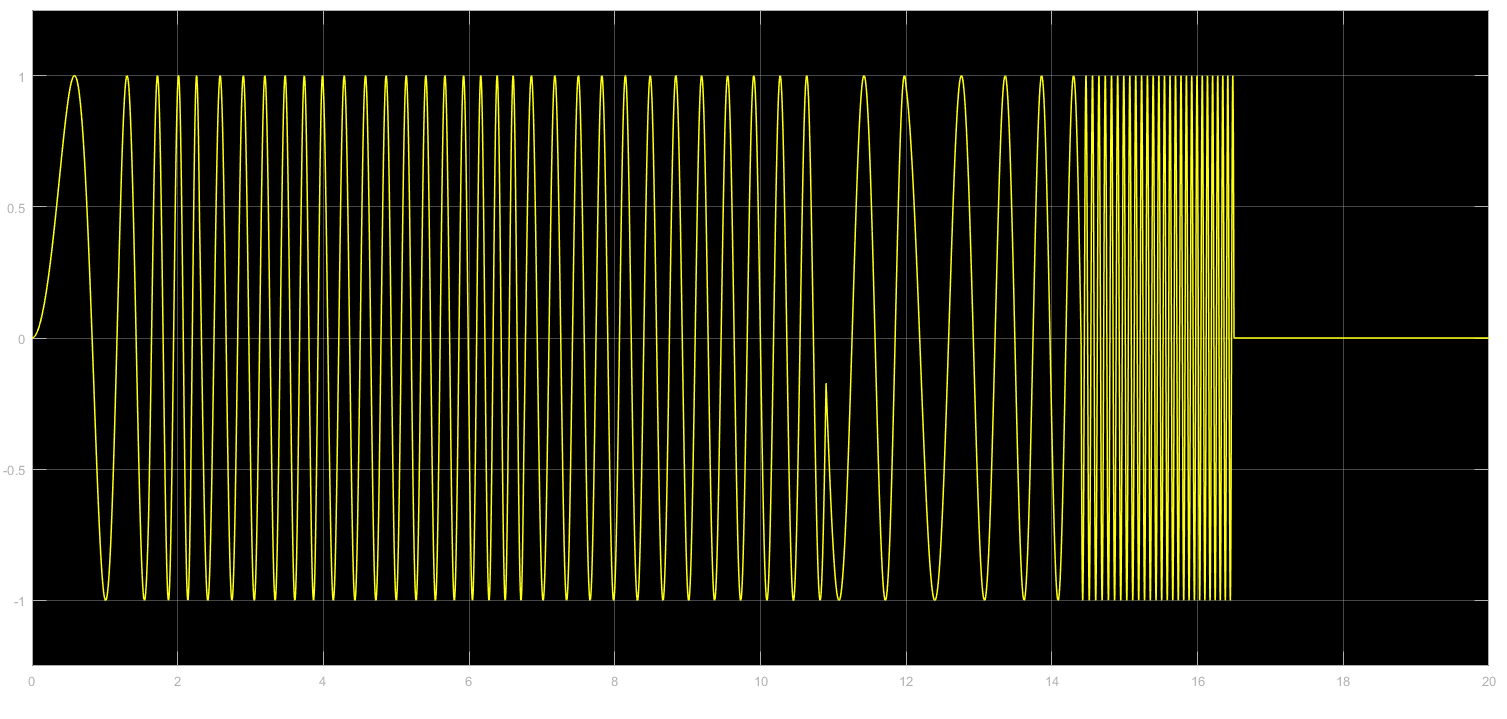

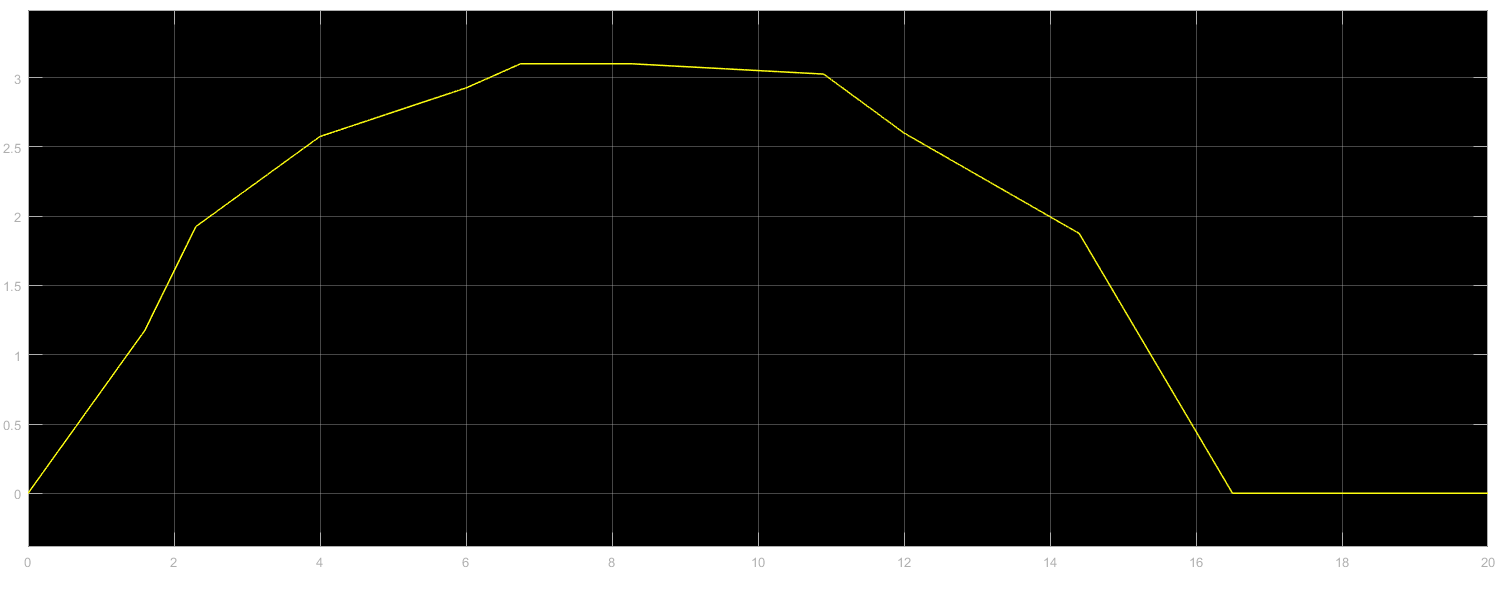

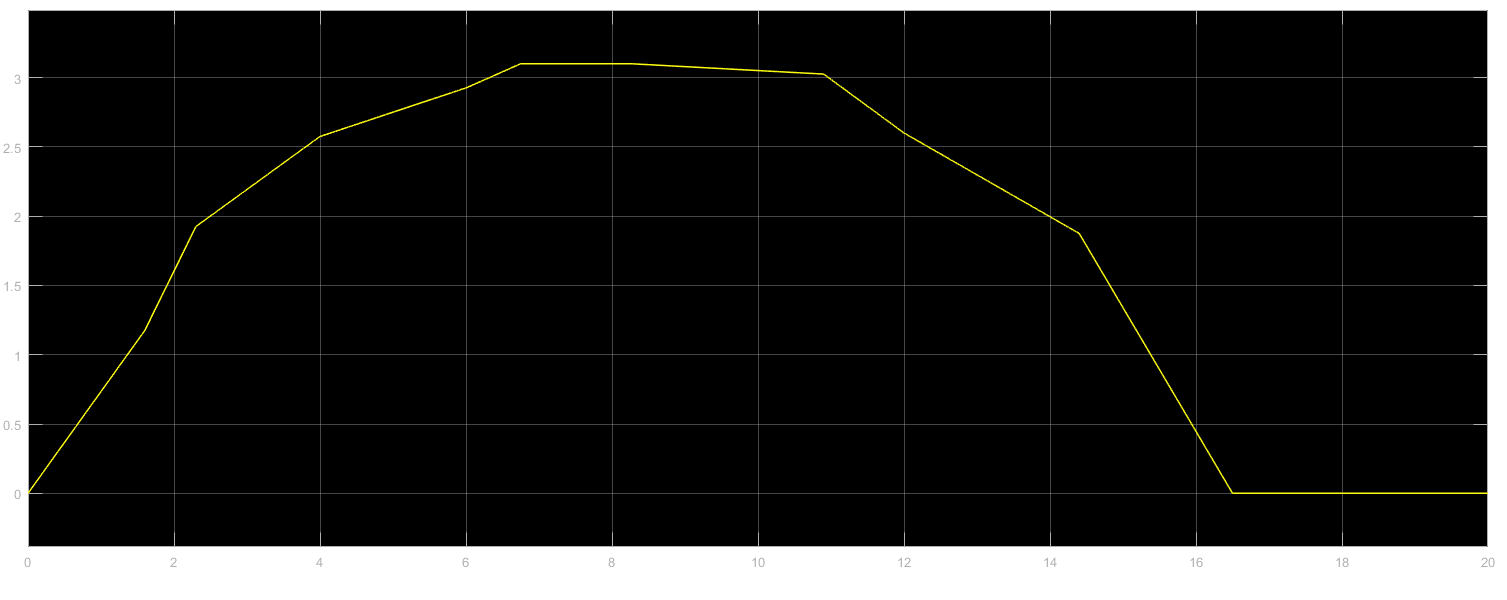

Anbei nochmal das ganze mit der fcn Block realisiert, wie erwartet dasselbe Ergebnis. Hat keiner eine Idee? Anbei das Eingangssignal, das Ausgangssignal sowie der Simulinkaufbau.

 Beschreibung:

Download
 Dateiname:  simulink.png
 Dateigröße:  12.16 KB
 Heruntergeladen:  436 mal
 Beschreibung:

Download
 Dateiname:  Output.png
 Dateigröße:  45.67 KB
 Heruntergeladen:  380 mal
 Beschreibung:

Download
 Dateiname:  input.png
 Dateigröße:  17.75 KB
 Heruntergeladen:  388 mal
Private Nachricht senden Benutzer-Profile anzeigen

Massi
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 02.07.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.08.2018, 10:46     Titel: Lösungsmöglichkeit
  Antworten mit Zitat
Ich hab es dann am Ende lösen können. Also der Tipp ist, die Sache anders anzugehen. Ich wollte eigentlich ja, wie gesagt, einen Sinus und Cosinus erzeugen, welche je nach Drehzahl und Drehwinkel, ihre Amplitude und Frequenz ändern. Die Lösung war dann, aus der Drehzahl den Drehwinkel zu erzeugen. Dies wird durch den Integrierblock gemacht, um gleichzeitig die sogenannte "Wrap"- Funktion zu nutzen. Ist nur bei neueren Simulink Versionen möglich (2013b hat das nicht). https://de.mathworks.com/help/simul.....ef/integratorlimited.html

Denn damit kann man dann schön den Drehwinkel genau zwischen 0 und 360° bzw. 0-2pi ständig laufen lassen. Und dann brauchte ich, weil ich genau diesen Zusammenhang gebraucht habe, daran nur ein Sin bzw. Cos Block anzuschließen, um mein benötigtes "Resolversignal" erzeugen zu können. (weiterer Zusammenhang, pro Umdrehung sollen drei Sin/Cos Signale entstehen.)
Genaugenommen, muss ich diese Signale dann noch mit der Erregerfrequenz multiplizieren, um diese amplitudenmodulierte Signale (Anhang 2) zu erhalten, aber das ist ja kein Problem.
Anbei die Signalverläufe, sowohl des ersten Schritts, als auch diese amplitudenmodulierten Signale.

 Beschreibung:
Erzeugung der "Resolverinformationssignale"

Download
 Dateiname:  Resolverinformationskanäle.png
 Dateigröße:  65.76 KB
 Heruntergeladen:  420 mal

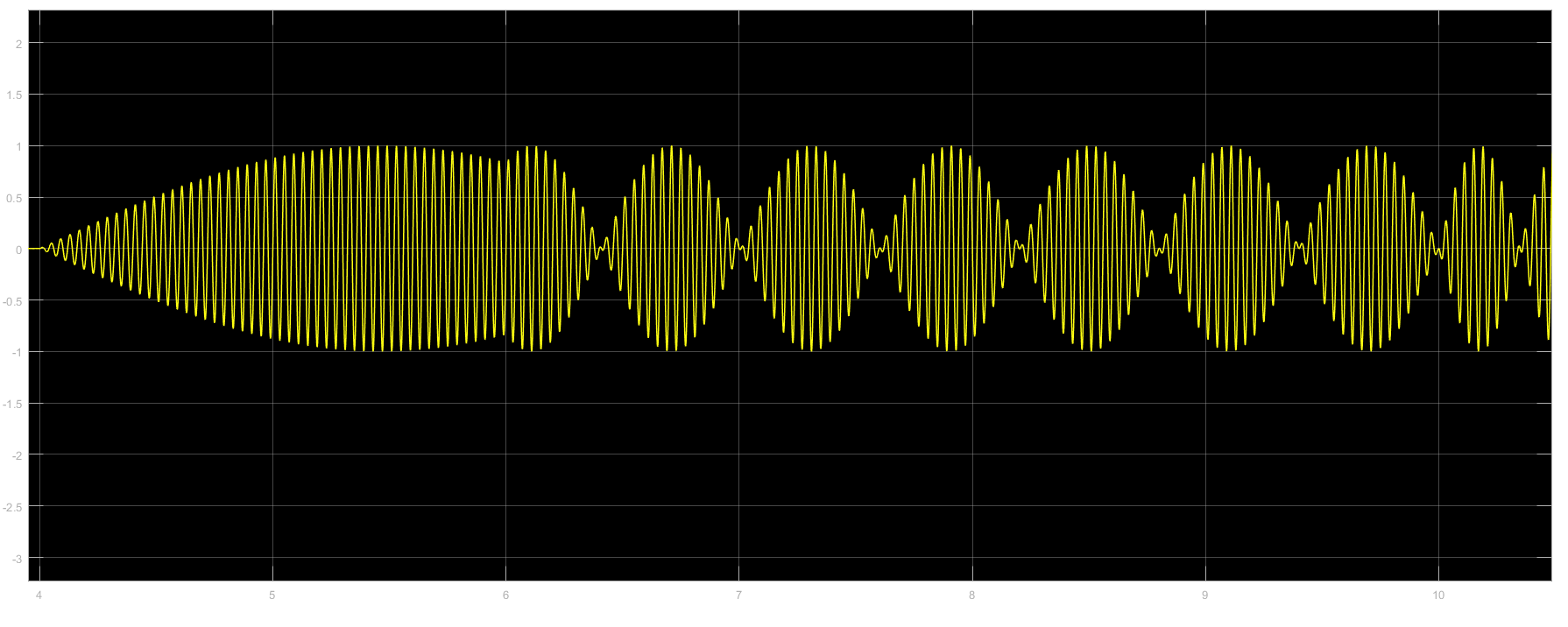

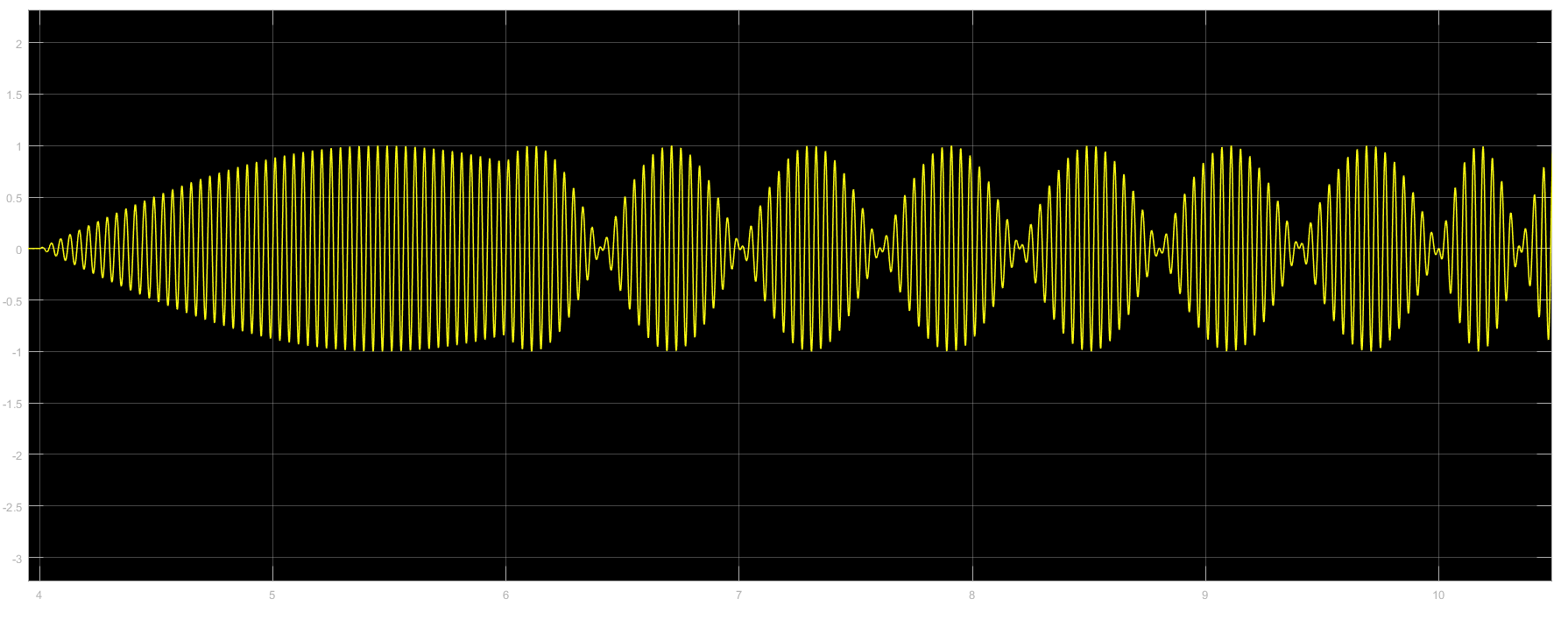

Resolversignal Sinusspule.png
 Beschreibung:
amplitudenmodulertes Resolversignal nach Multiplikation mit Erregersignal

Download
 Dateiname:  Resolversignal Sinusspule.png
 Dateigröße:  55.43 KB
 Heruntergeladen:  393 mal
Private Nachricht senden Benutzer-Profile anzeigen

Neues Thema eröffnen Neue Antwort erstellen



Einstellungen und Berechtigungen
Beiträge der letzten Zeit anzeigen:

Du kannst Beiträge in dieses Forum schreiben.
Du kannst auf Beiträge in diesem Forum antworten.
Du kannst deine Beiträge in diesem Forum nicht bearbeiten.
Du kannst deine Beiträge in diesem Forum nicht löschen.
Du kannst an Umfragen in diesem Forum nicht mitmachen.
Du kannst Dateien in diesem Forum posten
Du kannst Dateien in diesem Forum herunterladen
.
