Sinus-Werte sehr abweichend |
|
| snow-man-01 |
Forum-Anfänger
|
 |
Beiträge: 30
|
|
|
|
Anmeldedatum: 08.05.12
|
|
|
|
Wohnort: Düsseldorf
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 08.02.2015, 13:33
Titel: Sinus-Werte sehr abweichend
|
 |
Hallo,

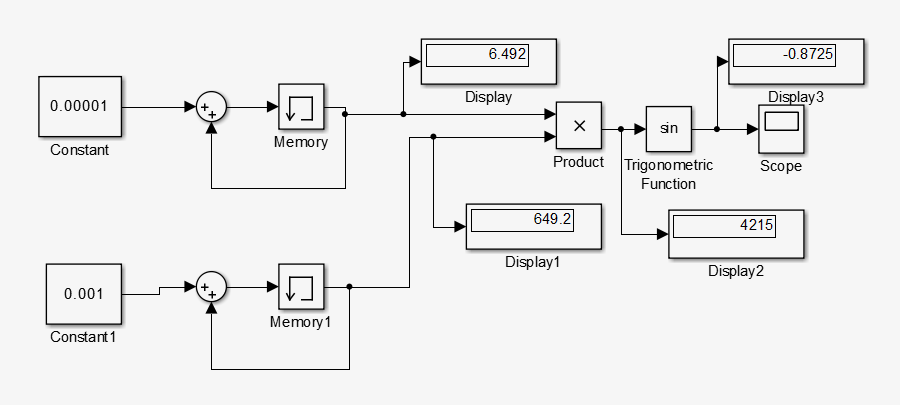

Ich erhöhe 2 verschiedene Zahlen linear, multipliziere sie zusammen, und möchte dann den Sinus von diesem Produkt berechnen. In der Simulation berechnet der Sinus jedoch abweichende Ergebnisse.
Als Ergebnis müsste nämlich Folgendes rauskommen:
sin(6.492*649.2) = -0.9872
und nicht
sin(6.492*649.2) = -0.8725
Kann mir bitte jemand erklären, warum der Sinus sehr abweichende Werte ausspuckt?
| Beschreibung: |
|
Download |
| Dateiname: |
Sinus.PNG |
| Dateigröße: |
22.56 KB |
| Heruntergeladen: |
469 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 14:43
Titel:
|
|
Hallo,
eine Möglichkeit wäre ein Rundungsfehler in der Anzeige, z.B.
>> sin(6.4924*649.24)
ans =
-0.7781
Zeigt der Screenshot denn das Ende der Simulation oder hast du irgendwann zwischendrin pausiert?
Kannst ja mal das Anzeigeformat im Display-Block auf "long" stellen.
Grüße,
Harald
|
|
|
|
| snow-man-01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 30
|
|
|
|
Anmeldedatum: 08.05.12
|
|
|
|
Wohnort: Düsseldorf
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 16:23
Titel:
|
|
| |
 |
 |
Hallo,
danke für die Antwort. Das stimmt, es waren Rundungsfehler.
Ich habe dennoch ein Problem. Ich möchte einen Sinus generieren, dessen Frequenz linear steigt. Ich dachte zunächst, dass der Sinus abweichende Werte ausgibt. Da dies doch nicht der Fall ist, frag ich mich, warum ich bei eingestellter Frequenz nicht die Frequenz beim erzeugten Sinus erhalte.

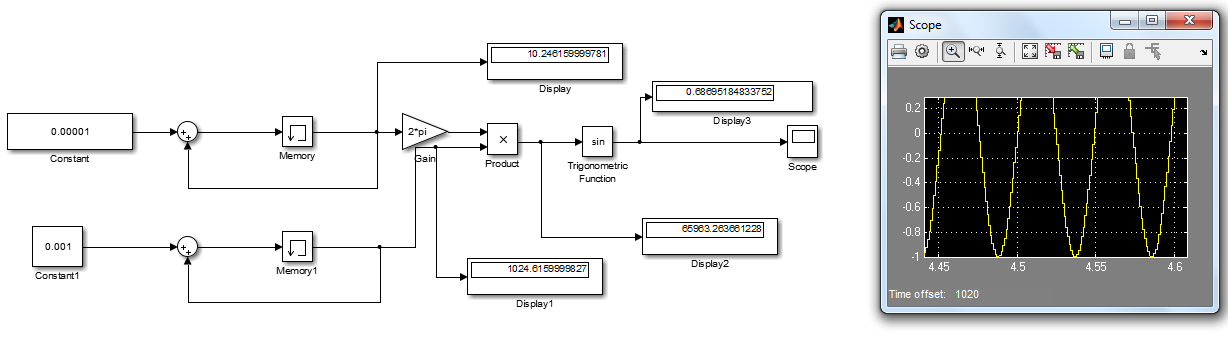

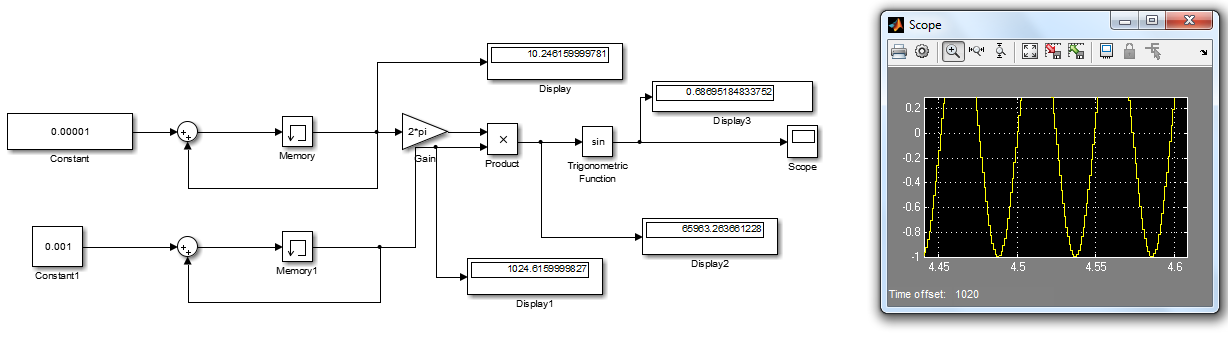

In der oberen Schleife wird die Frequenz generiert, die pro Zeitschritt (0,001 s)um 0,00001 Hz steigt. Durch die untere Schleife generiere ich die Variable t. Starte und stoppe ich die Simulation, erhalte ich die Werte und den Plot des Sinus wie im Bild zu sehen. Die erzeugte Frequenz müsste ca. 10 Hz sein. Durch Ablesen am Plot hat der erzeugte Sinus jedoch unmittelbar vor dem Stop eine Frequenz von 1/0,05 Hz = 20 Hz statt 10 Hz.
Die Abweichung von der eingestellten und der tatsächlich entstandenen Frequenz wird größer, je länger die Simulation läuft.
Weißt du oder vielleicht jemand, warum die tatsächlich eingestellte Frequenz nicht der Erzeugten ist?
Bin jeder Hilfe sehr sehr dankbar!
| Beschreibung: |
|
Download |
| Dateiname: |
Sinus_Frequenz.PNG |
| Dateigröße: |
47.84 KB |
| Heruntergeladen: |
502 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 16:49
Titel:
|
|
Hallo,
wann stoppst du? Was ist die Anfangsfrequenz?
Bitte hänge doch das Modell an statt eines Screenshots davon.
Grüße,
Harald
|
|
|
|
| snow-man-01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 30
|
|
|
|
Anmeldedatum: 08.05.12
|
|
|
|
Wohnort: Düsseldorf
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 17:09
Titel:
|
|
Die Frequenz fängt bei 0 Hz an und steigt linear durch die obere Schleife an.
Ich stoppe die Simulation spontan, um zu schauen, ob die eingestellte, also die momentane Frequenz, der erzeugten Frequenz entspricht.
| Beschreibung: |
|
Download |
| Dateiname: |
Sinus_Frequenz.mdl |
| Dateigröße: |
33.51 KB |
| Heruntergeladen: |
482 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 17:52
Titel:
|
|
Hallo,
wie kommst du dann auf 10 Hz?
Wenn du dich bei einer Zeit von ca. 5 Sekunden aufhältst, dann liegt der andere Eingang bei ca. 0.05, und 1/0.05 sind ja eben die 20 Hz.
Grüße,
Harald
|
|
|
|
| snow-man-01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 30
|
|
|
|
Anmeldedatum: 08.05.12
|
|
|
|
Wohnort: Düsseldorf
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 18:21
Titel:
|
|
Die 10 Hz entnehme ich aus der Anzeige in "momentane Frequenz". Angenommen ich stoppe die Zeit nach 5 Sekunden. Dann würde ich auf die zu erzeugende Frequenz von 0,05 Hz kommen.
Ich habe die Simulation nach ca. 100 Sekunden gestoppt. Da komm ich dann auf die zu generierende Frequenz von ca. 10 Hz hin. Im Scope zeigt der Sinus jedoch eine Frequenz von ca. 20 Hz an.
Habe die Simulationszeit auch verlängert. Ich habe gesehen dass die Abweichung der zu generierenden und tatsächlich entstandenen Frequenz immer größer wird, je länger die Simulationszeit ist. (zB statt 20 Hz werden 35 Hz generiert, statt 30 Hz werden 47 Hz generiert, usw...)
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 22:22
Titel:
|
|
Hallo,
ich bin offen gesagt auch verwundert, allerdings ist es kein Problem von Simulink, sondern anscheinend eines der Variation der Frequenz über die Zeit.
MATLAB-Beispiel für das Zeitfenster deines Screenshots:
Grüße,
Harald
|
|
|
|
| snow-man-01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 30
|
|
|
|
Anmeldedatum: 08.05.12
|
|
|
|
Wohnort: Düsseldorf
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 23:11
Titel:
|
|
Vielen vielen Dank !
Muss mir jetzt leider doch noch was ausdenken, wie ich einen Sinus-Generator mit linear steigender Frequenz erzeugen kann.
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 23:30
Titel:
|
|
|
|
|
| snow-man-01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 30
|
|
|
|
Anmeldedatum: 08.05.12
|
|
|
|
Wohnort: Düsseldorf
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.02.2015, 23:46
Titel:
|
|
|
|
|
| snow-man-01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 30
|
|
|
|
Anmeldedatum: 08.05.12
|
|
|
|
Wohnort: Düsseldorf
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.02.2015, 12:29
Titel:
|
|
Hallo Harald,
wüsstest du vielleicht, wie ich das Chirp Signal um die Phase 90 Grad verschieben kann, sodass ich dann auch einen Cosinus erhalte, dessen Frequenz linear steigt?
Vielen Dank im Voraus !
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 09.02.2015, 12:39
Titel:
|
|
Hallo,
der Chirp-Block sieht das wohl nicht vor.
Du kannst dir ja aber auch selbst das Signal erstellen, ähnlich wie du es schon gemacht hast.
Im Zweifelsfall kannst du auch unter die Maske des Chirp-Blocks schauen, die Blöcke in ein anderes Modell kopieren, und das dann entsprechend anpassen.
Grüße,
Harald
|
|
|
|
| snow-man-01 |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 30
|
|
|
|
Anmeldedatum: 08.05.12
|
|
|
|
Wohnort: Düsseldorf
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.02.2015, 16:39
Titel:
|
|
|
Hat geklappt. Vielen Dank !
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 10.02.2015, 10:46
Titel:
|
|
Hallo,
gerade noch gesehen: in der DSP System Toolbox gibt es unter Sources einen Chirp Block, der weitere Einstellungen (z.B. eben auch Phasenverschiebung) ermöglicht.
Grüße,
Harald
|
|
|
|
|
|
|
