Sinuskurven in Matrix schreiben


smjh2581
Forum-Anfänger

Forum-Anfänger

Beiträge: 11
Anmeldedatum: 25.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.09.2015, 14:41     Titel: Sinuskurven in Matrix schreiben
  Antworten mit Zitat
Hallo,

ich hoffe ich bin in diesem Unterforum richtig mit meinem Anliegen.

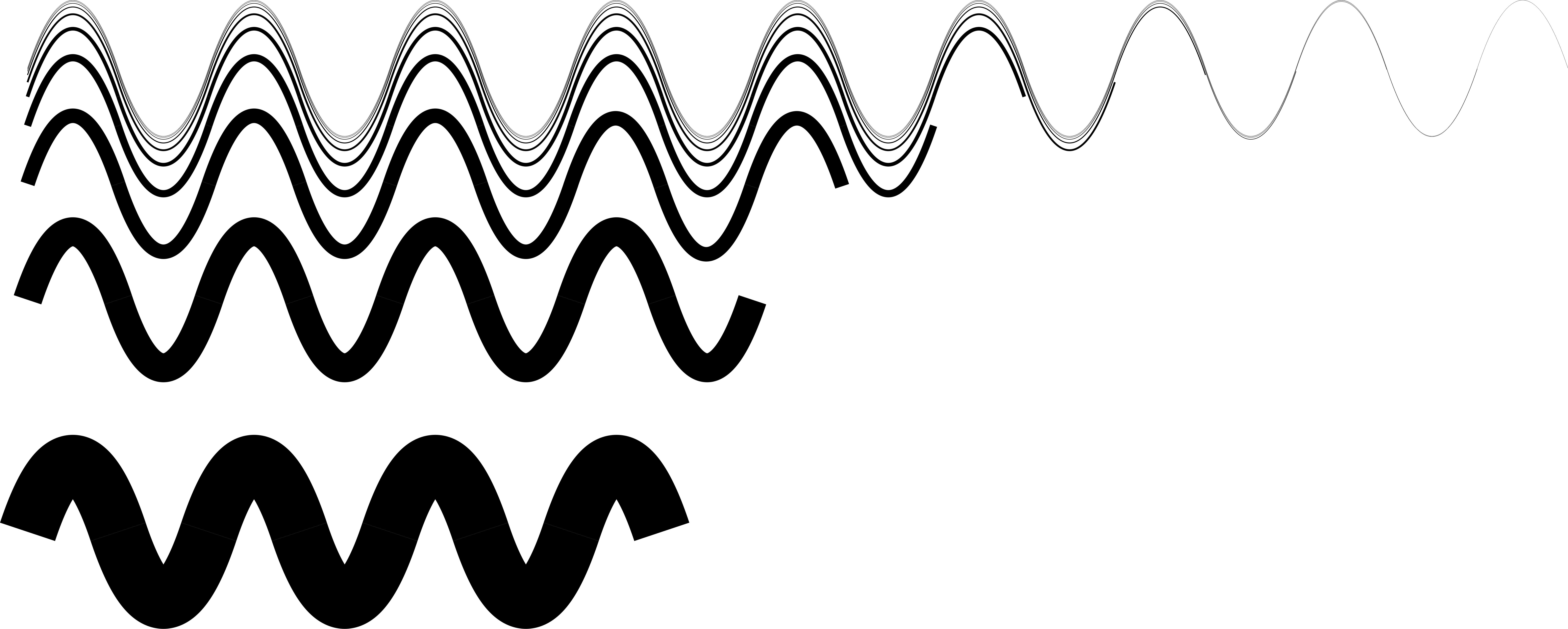

Ich brauche ein Bild in dem mehrere Sinuskurven untereinander dargestellt werden, außerdem soll sich die Strichstärke und das Ende der Kurven verändern (siehe Bild).

Da ich sehr viele von dem Kurven brauche bringt es mir nichts dieses Bild mit Corel Draw oder ähnlichem zu zeichnen, deswegen die Frage zu Matlab.

Code:
% Das ist mein Programm.

a=zeros([5480 8220]);
ampl=20;
i=1;
    for i=1:size(a,2)
        y_i(i,1)=i;
        y_i(i,2)=ceil(sin(i/300*pi)*ampl+2*ampl);
        a(y_i(i,2),i)=1;
    end
a=bwdist(a,'quasi-euclidean') <= 3;
figure, imagesc(a),colormap(gray);




Mit diesem Code habe ich mir bereits eine Sinuskurve erstellt, jedoch stehe ich auf dem Schlauch wie ich jetzt mehrere untereinander und in verschiedenen Strichstärken darstellen kann.

Ich hoffe ihr könnt mir hier weiterhelfen.

Gruß
smjh2581

Sinus.tif
 Beschreibung:

Download
 Dateiname:  Sinus.tif
 Dateigröße:  19.91 KB
 Heruntergeladen:  295 mal
 Beschreibung:

Download
 Dateiname:  Kalibrationsbild-2.jpg
 Dateigröße:  1002.98 KB
 Heruntergeladen:  375 mal
Private Nachricht senden Benutzer-Profile anzeigen


marvin.be
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 54
Anmeldedatum: 28.08.15
Wohnort: ---
Version: R2013b
     Beitrag Verfasst am: 03.09.2015, 15:04     Titel:
  Antworten mit Zitat
Hi smjh2581,

ich würde den Code einfacher aufziehen:

Code:

spec1 = {'-';'--';':';'-.'};

figure
for i=1:1:length(spec1)
    z=3*i;
    x = 0:0.01:2*pi;
    y = sin(x)+z;

    plot(x,y,spec1{i,1})

    hold on
end

hold off



Das Problem mit dem untereinander schreiben erledigt sich durch den Offset z. Für spec1 kannst du alternativ auch Farbe, Strichstärke usw. schreiben lassen. Schau z.B. mal hier: Link

Die Strichstärke in Abhängigkeit von x ändern zu lassen ist mir neu, da weiß ich leider nicht weiter.

Gruß,
Marvin
Private Nachricht senden Benutzer-Profile anzeigen

smjh2581
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 11
Anmeldedatum: 25.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.09.2015, 12:01     Titel:
  Antworten mit Zitat
Hallo Marvin,

vielen Dank für die schnelle und passende Antwort.
