Spannungen einer elektrischen Schaltung



miccla
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 16.02.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.07.2013, 21:00     Titel: Spannungen einer elektrischen Schaltung
  Antworten mit Zitat
Kann mir einer helfen? Ich muss die Eingangsspannung und Ausgangspannung einer Schaltung in einem Achsensystem in Matlap darstellen. Hierzu soll der hold Befehl genutzt werden. Crying or Very sad Es handelt sich um eine Schaltung mit einer Induktivität und drei Wiederständen.
_________________

M.f.G. M.K
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 10.07.2013, 22:37     Titel:
  Antworten mit Zitat
was hast du denn bis jetzt versucht. was entspricht nicht den erwarteten ergebnissen? lauffähige code beispiele sind immer gut und auftretende fehlermeldungen sollten auch gepostet werden.
grüße
Private Nachricht senden Benutzer-Profile anzeigen

miccla
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 16.02.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.07.2013, 21:03     Titel:
  Antworten mit Zitat

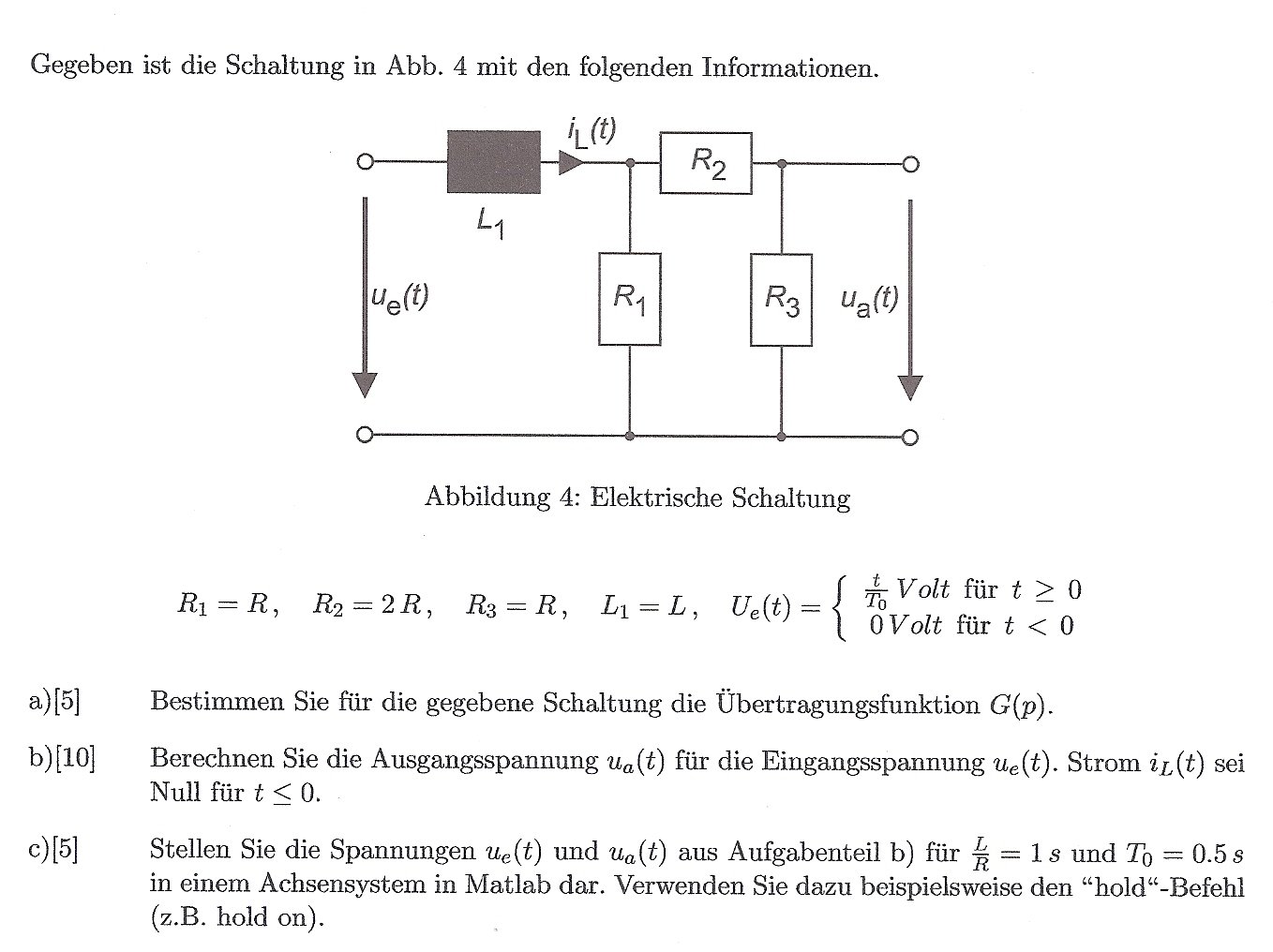

Hallo Winkow, ich hänge einfach mal die Aufgabe an und das wass ich bis jetzt geschrieben habe. Auch wenn Du warscheinlich die Hände über den Kopf zusammen schlagen wirst. Wäre super wenn Du mir helfen könntest. Meine Hefte sind superschlecht und ich habe entsprechend keinen Plan Crying or Very sad

clear all
R=0.5;%angenommen
L=1*R;
R1=R;
R2=2*R;
R3=R;
L1=L;
e=2.718281828;
T0=0.5;
x=0:10;
t=x;
Ua=(1/1.5)*((4/3)*(e^(-t/(4/3))-1)+t);
Ue=1*t/T0;
y=Ua;

simulation_opt=simset('Solver','ode5','FixedStep',1e-2);
Rg=R*3/4;
Tsim=10;
Ua=(1/1.5)*((4/3)*(e^(-t/(4/3))-1)+t);
Ue=1*t/T0;

plot(Ua,Ue);grid;
xlabel('t in s');ylabel('Ua und Ue in V');
title('Simulation Aufgabe 4');
hold on

Die Aufgabe bekomme ich leider nich angehangen. Hier der Link für die Aufgabe. http://www.techniker-forum.de/steue.....ed-bestimmen-62244-4.html

Gruß miccla
[/code]

_________________

 Beschreibung:

Download

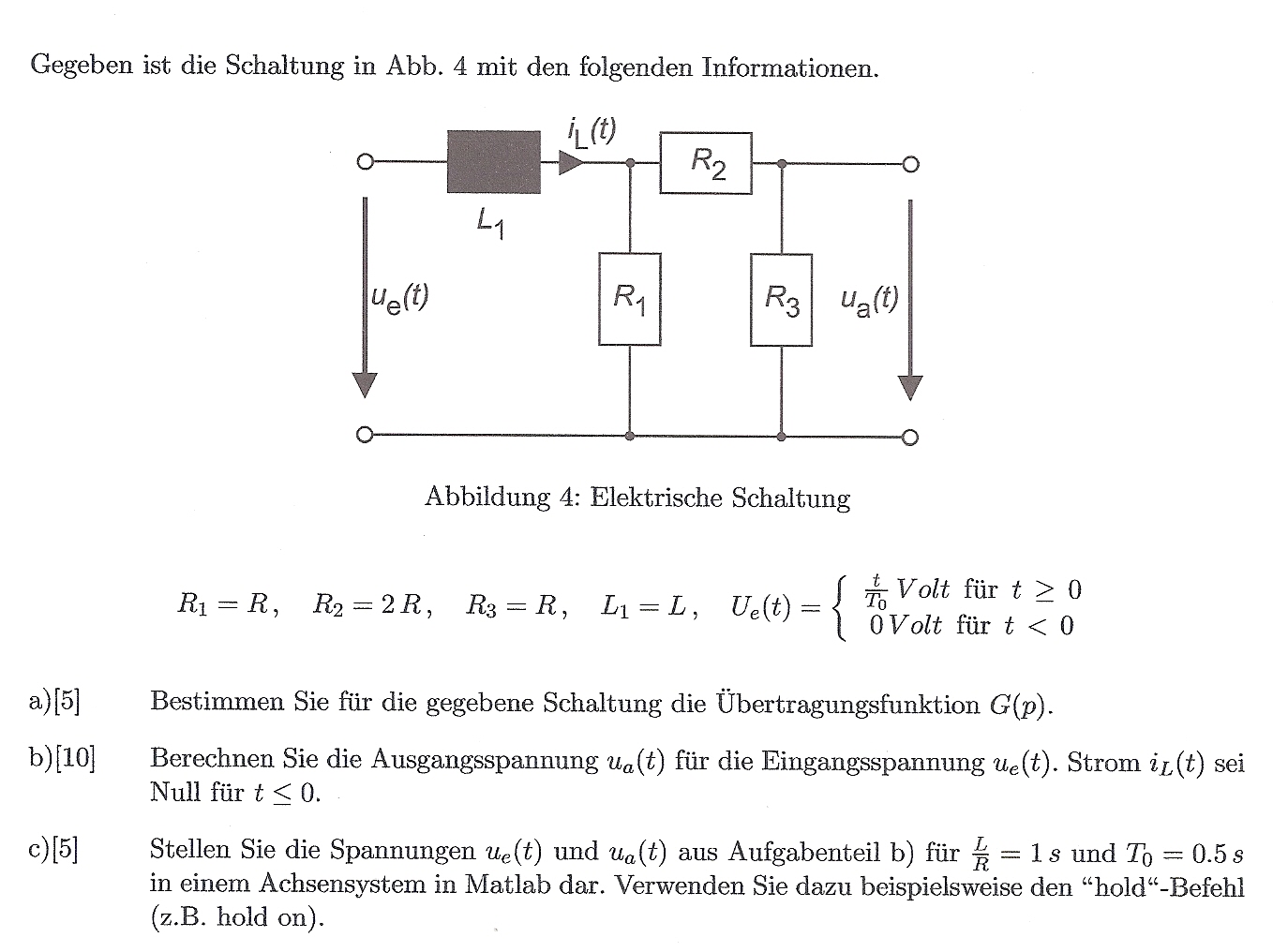

 Dateiname:  Scannen0001.jpg
 Dateigröße:  270.12 KB
 Heruntergeladen:  934 mal
Private Nachricht senden Benutzer-Profile anzeigen
