Spannungsregler im Gleichstromkreis mit Nulldurchgang



Ropmos
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 02.03.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.03.2014, 19:21     Titel: Spannungsregler im Gleichstromkreis mit Nulldurchgang
  Antworten mit Zitat
Hi, vielleicht könnt ihr mir helfen - ich verzweifle hier einwenig.
Ich möchte untenstehenden Regelkreis in Simulink aufbauen, das hier ist jetzt eine stark vereinfachte Version von meiner - mit der selben Grundfunktionalität.
Im Grunde soll der PI Regler die Spannung udc2 in einem Gleichstromkreis konstant halten, während sich die Leistung pdc1 ändert. Somit soll eine ausgeglichene Leistungsbilanz von pdc1 pdc2 und der Verlustleistung über meiner Impedanz Z erreicht werden, ohne dass beide Stationen miteinander kommunizieren müssen.
Im 2. Bild sieht man, dass das ganze im positiven Bereich gut funktioniert.

Sobald mein pdc1 aber in die Gegend von 0 oder in den negativen Bereich kommt, funktioniert nichts mehr. Ich hab jetzt schon ewig rumgedoktert und komm einfach nicht drauf... Vielleicht kann mir ja hier jemand helfen und mich auf den richtigen Gedanken bringen.
Vielen Dank schonmal im Voraus
LG

Rop

 Beschreibung:

Download

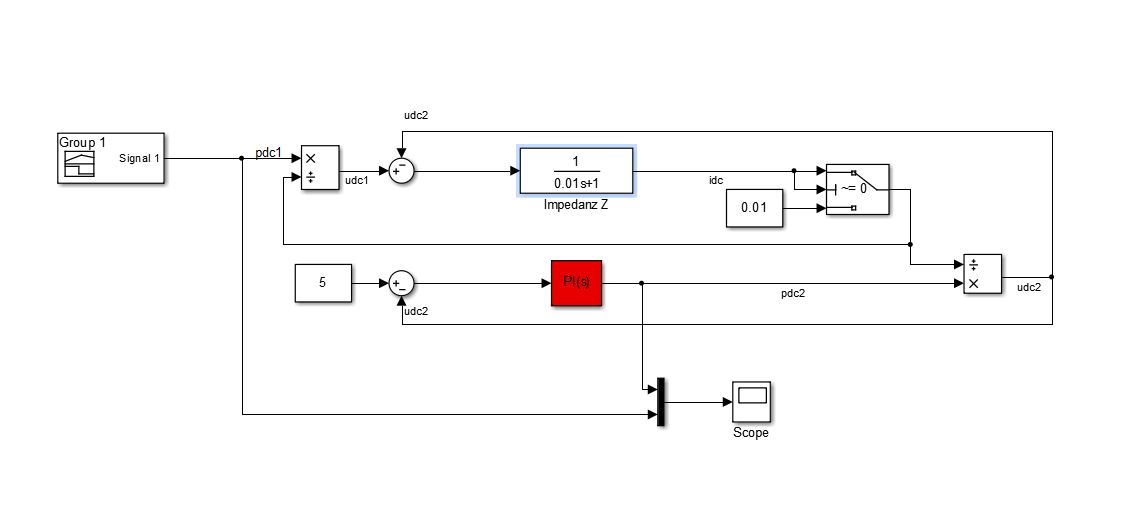

 Dateiname:  regler.JPG
 Dateigröße:  39.62 KB
 Heruntergeladen:  630 mal
 Beschreibung:

Download

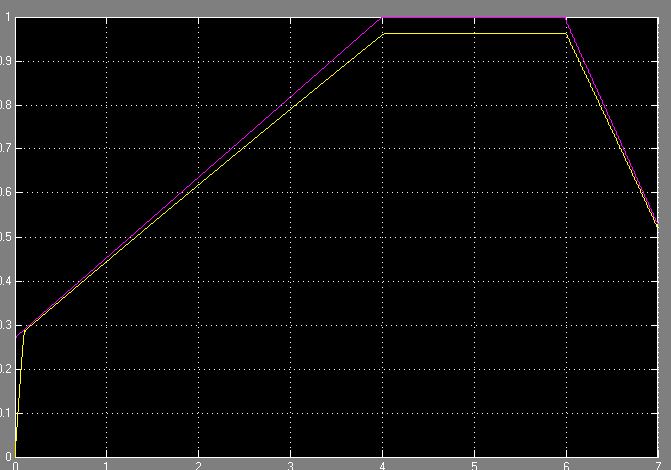

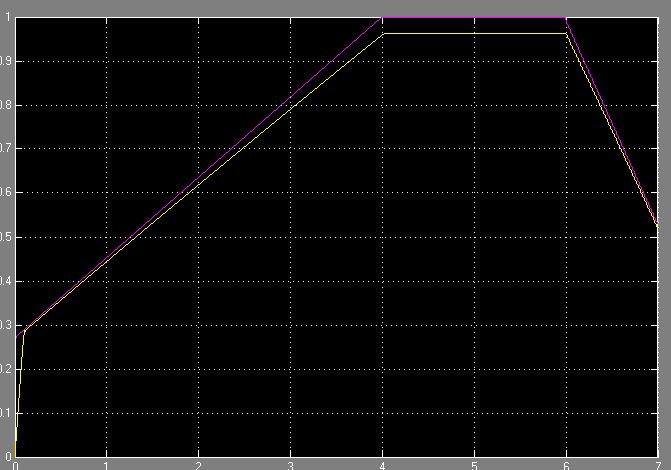

 Dateiname:  gut.JPG
 Dateigröße:  54.47 KB
 Heruntergeladen:  642 mal
 Beschreibung:

Download

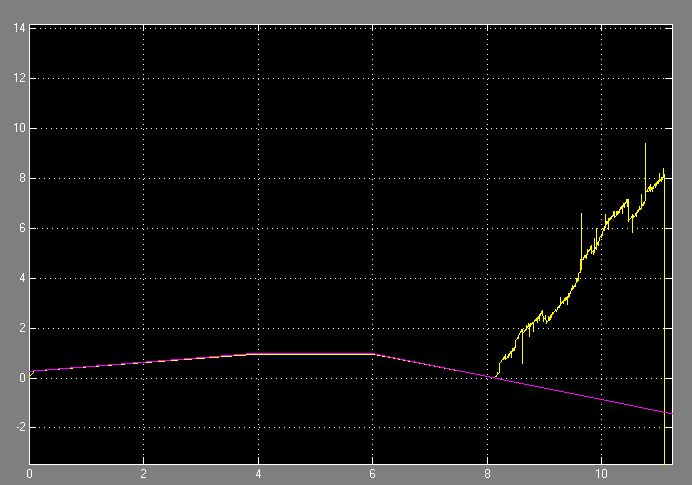

 Dateiname:  schlecht.JPG
 Dateigröße:  51.56 KB
 Heruntergeladen:  610 mal
