Verfasst am: 18.09.2011, 13:22 Titel: Springen zwischen mehreren Nullstellen verhindern

Hallo,

ich habe folgendes Problem:
ich habe eine transzendente Gleichung, die von zwei Variablen abhängt. Für ein festes Intervall der ersten Variable soll dabei die Nullstelle in Abhängigkeit der ersten Variable bestimmt werden, sodass beide Variablen eine Nullstelle der transzendenten Gleichung darstellen.
Ich habe nun für den Randwert der ersten Variable die dazugehörigen ersten fünf Nullstellen (zweite Variable) berechnet und ausgehend von denen die Bestimmung der Nullstellen (zweiten Variable) in Abhängigkeit des festen Intervalls interativ berechnet.

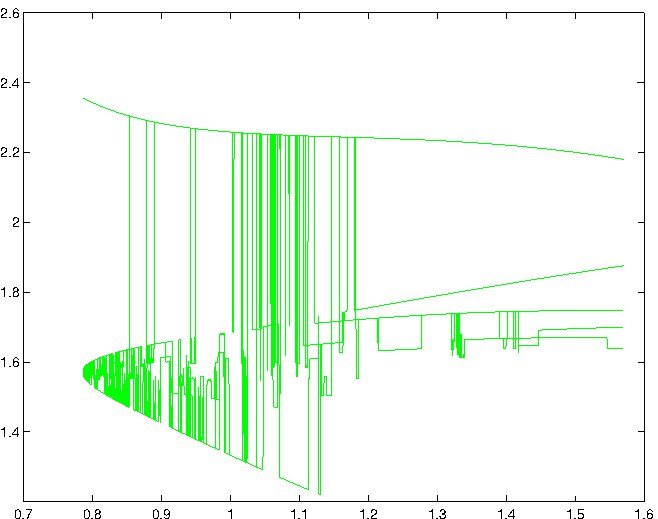

Die Plots geben theoretisch die richtigen Kurven aus, nur mein Problem ist, dass einige Nullstellen so nah beieinander liegen bzw. sich auf dem Intervall der ersten Variable schneiden, dass zwischen den Nullstellen gesprungen wird.
Wie kann man das verhindern bzw. was kann man machen, damit man fünf voneinander unabhängige Kurven erhält?

Viele Grüße, mathmath


Beschreibung:

Download

Dateiname:


Dateigröße:

36 KB

Heruntergeladen:

500 mal

jacques2303

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 23.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 19.11.2011, 11:46 Titel:

Hallo miteinander,
leider bin ich bei meinem Problem mit dem Plot von fünf voneinader unabhängigen Kurven nicht weiter gekommen. Confused

Hier mein Skript:

Code:

function plotzero

func = @(rho,nu) gama(rho,nu)./mu(nu).*c(rho).^2.*cos(c(rho).*r(rho,nu)) + cos(nu + 2.*rho) - 1./(mu(nu).*c(rho).^2);

options=optimset('TolX',1e-8,'MaxIter',400);

rhoVals = linspace(1/2*pi-0.001, 1/4*pi+0.001, 100);
nuVals=zeros(100,1);
fVals=zeros(100,1);

for nustart=[2.2 1.9 1.75 1.69 1.68];
for k=1:length(rhoVals)-1
nuVals(1)=nustart;
[nuVals(k+1), fVals(k+1)] = fzero(@(nuDummy) func(rhoVals(k), nuDummy), nustart, options);

end
plot(rhoVals,nuVals,'g');
hold on
end

Funktion ohne Link?

Kann mir jemand sagen, wie ich das hinbekomme?

Viele Grüße, jacques2303

m_files.rar

Beschreibung:

Download

Dateiname:

m_files.rar

Dateigröße:

533 Bytes

Heruntergeladen:

461 mal

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.11.2011, 12:17 Titel:

Hallo,

du könntest z.B. mit fminbnd das Minimum des Quadrats der Funktion suchen, und die Suche so auf ein Intervall einschränken.

Was den zweiten Kommentar angeht: bitte spezieller erklären, wo das Problem liegt, falls es sich um ein zusätzliches Problem handelt.

Grüße,
Harald

jacques2303

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 23.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 19.11.2011, 12:34 Titel:

Hallo,
nein, der zweite Kommentar bezieht sich auf den ersten.
Mein Problem ist nach wie vor dadurch gegeben, dass ich nicht fünf voneinander unabhängige Kurven erhalte für Nullstellen nu in Abhängigkeit von rho von f(rho,nu).
Man sieht dem Plot an, dass an einigen Stellen von rho zwischen zwei oder drei Nullstellen von nu gesprungen wird, für rho in [1.4, 1.6] kann man die unabhängigen fünf Kurven erkennen.
Wie kann ich das in Verbindung mit dem fzero - Befehl verhindern?

Viele Grüße, jacques2303

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.11.2011, 12:44 Titel:

Hallo,

bei fzero nur durch Angabe geeigneter Startwerte.
Wenn du das Intervall eingrenzen willst, wäre wie gesagt FMINBND eine Alternative.

Grüße,
Harald

jacques2303

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 23.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 19.11.2011, 13:11 Titel:

Hallo,
danke für den Tipp, nur leider erhalte ich mehr oder weniger dasselbe Problem wie beim fzero-Befehl. Bei der ersten Nullstelle gibt es kein Problem, sie wird als stetige Kurve geplottet.
Da die anderen vier Nullstellen aber für rho kleiner immer näher beieinander liegen und sich sogar überschneiden und da f eine unendliche Folge von Nullstellen hat, die sich bei nu->pi/2 häufen, gibt es scheinbar Probleme bei der numerischen Approximtion, sodass es dazu kommen kann, dass der Nullstellenzweig gewechselt wird.
Habt ihr noch andere Ideen oder ist die Aufgane mit Matlab nicht zu bewerkstelligen?

Viele Grüße, jacques2303

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.11.2011, 13:19 Titel:

Hallo,

was die Genauigkeit angeht, kannst du TolX oder TolFun weiter heruntersetzen.

Ansonsten: du musst als Programmierer Vorgaben machen, welcher Startwert oder welches Intervall für die Nullstellensuche verwendet werden soll. Wenn du das nicht machen kannst, wird dir vermutlich auch eine andere Software nicht weiterhelfen.

Grüße,
Harald
