Titel: Sprungantwort aus DGL 4. Ordnung mit Simulink
|
 |
Hallo zusammen,
ich habe folgendes Problem in Simulink.

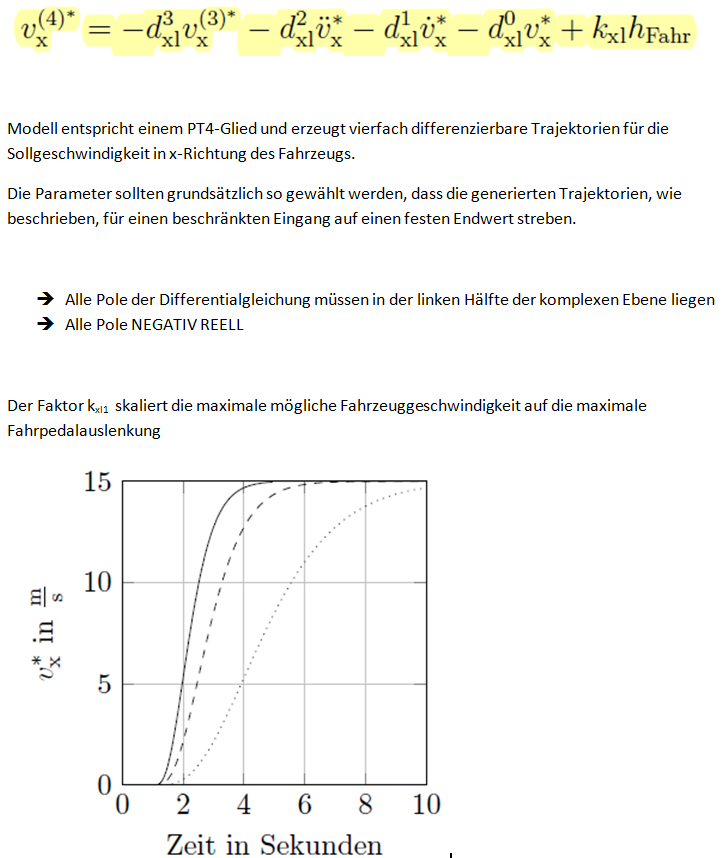

in der abgehängten Datei findet ihr eine Differentialgleichung 4. Ordnung mit der ich eine Sprungantwort generieren möchte, deren Verlauf dort abgebildet ist.
Leider kenne ich die Koeffizienten der DGL nicht, ich weis lediglich darüber bescheid, dass die Pole p1,p2,p3,p4 = 3 bzw 2 bzw 1 gesetzt wurden.
--> daher 3 Graphen
Wie komme ich mit der beschriebenen DGL auf eine Übertragungsfunktion mit der ich diese Kennlinien in Simulink darstellen kann?
Vielen Dank für eure Hilfe
| Beschreibung: |
|
Download |
| Dateiname: |
Aufgabenstellung.PNG |
| Dateigröße: |
85.88 KB |
| Heruntergeladen: |
487 mal |
|
|
|
|
|
|
|
|
|
