Sprungfunktion in den Plot einbringen


El-Hurón
Forum-Newbie

Forum-Newbie

Beiträge: 8
Anmeldedatum: 08.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2015, 11:25     Titel: Sprungfunktion in den Plot einbringen
  Antworten mit Zitat
Hallo liebe Matlab Gemeinde,

folgendes Problem:
Ich habe 2 Funktionen
Code:
f(t<50)=-0,7997/50*t-2,0035

und
Code:
f(t>50)=499,7957/50*t+252,6044

Ich möchte diese zwei Funktionen nun in einem Plot einbringen und mit einer Sprungfunktion verbinden lassen.

Die Sprungfunktion befindet sich immer an dem Anfangs und Endwert der Funktionen. Sprich bei x=50;
Der Graph soll einem Momentenverlauf entsprechen

Ich dachte mir das ich einen Vektor für die Y-Achse anlege und diesen dann mit den Randwerten initialisiere und daraufhin auch Plotten lasse.
Code:
n=(0:0.1:50);
m=(50:0.1:100);
y=((-0,7997-2,0035):0.1:(499,7957+255,6044))
plot(n,((0.7997/50).*n-2.0035),50,y,m,((499.7957/50).*m+255.6044))

Der mittler Plotbefehl (50,y) sollte mir eigentlich eine Senkrechte auf dem Plot ergeben. Dies tut sie allerdings nicht.

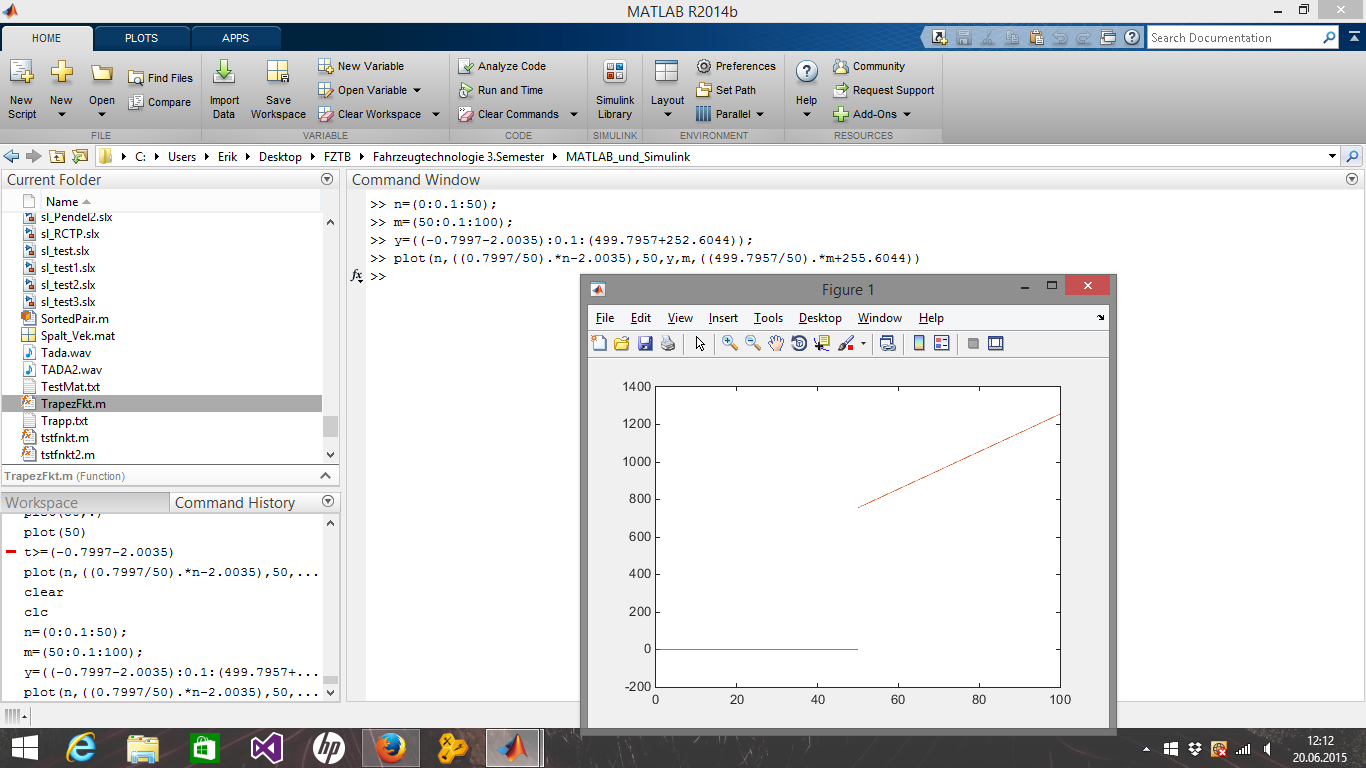

Im Anhang befindet sich noch ein Bild zu veranschaulichung meines Problems.

Danke schon mal im Vorraus

Mit freundlichen Grüßen
El-Hurón

 Beschreibung:
Plot Bild

Download
 Dateiname:  Unbenannt.png
 Dateigröße:  170.25 KB
 Heruntergeladen:  488 mal
Private Nachricht senden Benutzer-Profile anzeigen


Epfi
Forum-Meister

Forum-Meister


Beiträge: 1.134
Anmeldedatum: 08.01.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2015, 11:33     Titel:
  Antworten mit Zitat
Code:
plot([50 50], [y_unten, y_oben])


Das ergibt eine Geradenstück, das die Punkte (50, y_unten) und (50, y_oben) verbindet.
Private Nachricht senden Benutzer-Profile anzeigen

El-Hurón
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 8
Anmeldedatum: 08.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2015, 11:45     Titel:
  Antworten mit Zitat
Vielen Dank für die schnelle Hilfe! Hat super funktioniert Smile
Private Nachricht senden Benutzer-Profile anzeigen
