Stabilität eines Regelkreises untersuchen



Walde90

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.12.2015, 20:45     Titel: Stabilität eines Regelkreises untersuchen
  Antworten mit Zitat
Hallo zusammen,

folgende Aufgabenstellung ist gegeben:

Untersuchen Sie den Regelkreis auf Stabilität indem Sie die Pollagen der Laplace-Übertragungsfunktion prüfen (Hinweis: Nutzen Sie die Matlab Befehle "roots", "Damp" oder pzmap").

Modelparameter des Regelkreises sind folgende:
Ks=0.1
T1=1
T2=0.2
TR1=1
Tsum=0.2
T0=2*Ks*Tsum

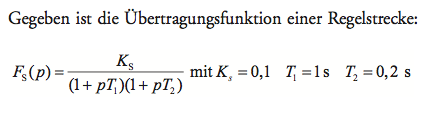

Im Anhang findet ihr die Übertragungsfunktion der Regelstrecke.

Wäre nett, wenn mir jemand bei dieser Aufgabe helfen kann.

Bildschirmfoto 2015-12-08 um 20.40.54.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2015-12-08 um 20.40.54.png
 Dateigröße:  16.54 KB
 Heruntergeladen:  819 mal


Tim
Forum-Century

Forum-Century



Beiträge: 140
Anmeldedatum: 03.11.07
Wohnort: Stuttgart
Version: 2011b+aktuellstes Release
     Beitrag Verfasst am: 08.12.2015, 21:29     Titel:
  Antworten mit Zitat
Das erste Problem scheint die Aufgabenstellung selbst zu sein. Ks, T1, T2 sind die Parameter der Strecke (PT2 mit 2 reellen Zeitkonstanten). Ergo würde ich annehmen, dass TR1, Tsum und T0 Parameter des Reglers sind. Stellt sich die Frage: Was für ein Regler ist das? Wenn du den Regler hast, dann kannst du die Gesamtübertragungsfunktion herleiten:

F_{ges}(p) = \frac{F_r(p) \cdot F_s(p)}{1+F_r(p) \cdot F_s(p)}

Das wäre der erste Schritt.
Private Nachricht senden Benutzer-Profile anzeigen

Walde90

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.12.2015, 18:27     Titel:
  Antworten mit Zitat
Hi Tim,

vielen Dank für deine Hilfe. Ich nehme an, das ich die Gesamtübertragungsfunktion nachher beim Programmieren von Matlab brauche oder?

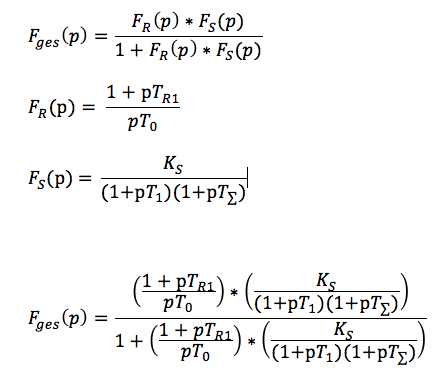

Das mit den Parametern hast du schon recht. Im Anhang ist meine Lösung.

Wie gehe ich nun weiter vor?

Bildschirmfoto 2015-12-09 um 18.06.13.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2015-12-09 um 18.06.13.png
 Dateigröße:  37.77 KB
 Heruntergeladen:  821 mal

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.12.2015, 16:22     Titel:
  Antworten mit Zitat
Hallo, ich bearbeite gerade die gleiche Aufgabe. Sieht sehr kompliziert aus bei dir.
Gruß Matze

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.12.2015, 16:45     Titel:
  Antworten mit Zitat
Du brauchst die Übertragungsfunktion des offenen Kreises (Fo). Diese ergibt sich aus dem Produkt der Übertragungsfunktionen des Reglers und der Strecke. Fo= Fr*Fs. Den Regler hast du ja sicher schon aus Aufgabe 3a) mit dem Betragsoptimum ermittelt. Fo hat nen Zähler und nen Nenner, also (Zo) und (No). Deine Führungsübertragungsfunktion Fw=Zo/(Zo+No). Wenn du das ausrechnest, bekommst du für(Zo+No) eine Funktion mit a*s^3+b*s^2+c*s^1+d*s^0. Mit dem Befehl "roots" kannst du jetzt die Polstellen berechnen:
Kann in Matlab dann so aussehen.....


Polstellen=roots([a b c d])

pzmap(Polstellen) % ist die darstellung der polstellen im Diagramm

jetzt mußt du nur noch gucken wo die liegen und kannst sagen ob das system stabil ist oder nicht

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.12.2015, 17:08     Titel:
  Antworten mit Zitat
Sorry, das mit pzmap(polstellen) funktioniert nicht.
du brauchst die Führungsübertragungsfunktion des geschlossenen Regelkreises Fw. Die bekommst du am einfachsten mit dem "feedback" Befehl.

also:

Fw=feedback(G0,1);

dazu musst du aber im matlab skript die ganzen formeln als modelparameter definieren

gruß Matze

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.12.2015, 17:12     Titel:
  Antworten mit Zitat
es muß dann heißen:

pzmap(Fw)

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.12.2015, 17:44     Titel:
  Antworten mit Zitat
und Fw=feedback(Fo,1)

Walde90
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 10.12.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.12.2015, 12:23     Titel:
  Antworten mit Zitat
Hallo Gast,

darf ich mal deine Mail Adresse haben? Ich schicke dir dann mal meine Ergebnisse.

Ich habe hier ein andere Funktion als a*s^3+b*s^2+c*s^1+d*s^0".

Mit freundlichen Grüßen
Walde90
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.12.2015, 11:49     Titel:
  Antworten mit Zitat
Hallo Walde, häng sie doch als Anhang dran, deine Funktion.

Walde90
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 10.12.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.12.2015, 15:28     Titel:
  Antworten mit Zitat
Hallo,

so, habe es endlich hinbekommen, zumindest das Matlab mir was anzeigt:D...

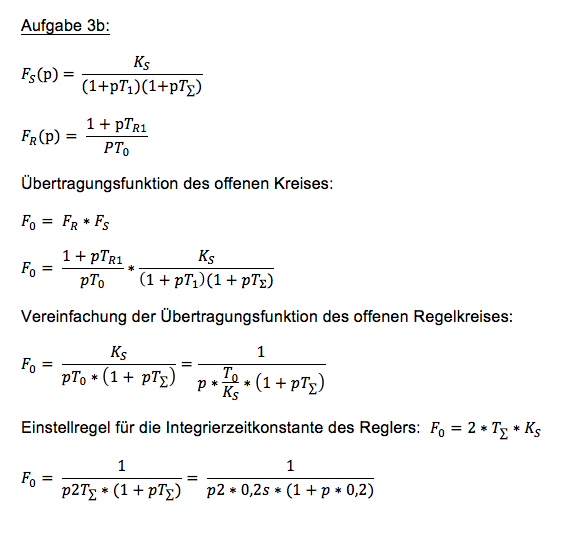

im Anhang ist meine Funktion. Habe ich übrigens aus meinem Skript entnommen.

Aber wenn du darin ein Fehler siehst, dann kannst du mich auch korrigieren.


Matlab zeigt mir meine Polstellen p1=-2,5+2,5j an.
p2= -2,5-2,5j

Wo sind deine Polstellen?

Bildschirmfoto 2015-12-20 um 13.40.16.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2015-12-20 um 13.40.16.png
 Dateigröße:  55.76 KB
 Heruntergeladen:  788 mal
Private Nachricht senden Benutzer-Profile anzeigen

Walde90
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 10.12.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.12.2015, 15:36     Titel:
  Antworten mit Zitat
Das würde dann in meinem Fall bedeuten, das ich ein stabiles System habe, da beide Realteile negativ sind.
Private Nachricht senden Benutzer-Profile anzeigen

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.12.2015, 09:32     Titel:
  Antworten mit Zitat
Die polstellen sind die selben wie bei mir. Nur hab ich (1+pT1)aus Regler und Strecke nicht rausgekürzt. Wenn du dann den Nenner ausmultiplizierst kommt die Form raus die ich oben geschrieben hab

Walde90
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 10.12.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.12.2015, 09:44     Titel:
  Antworten mit Zitat
Jou okay super;)....dann bedank ich mich für deine Hilfe für diese Aufgabe.

ich habe hier noch eine letzte Aufgabe aber die kann ich dir heute nachmittag mal schicken. Vl. must du die auch zufällig bearbeiten.
Private Nachricht senden Benutzer-Profile anzeigen

Walde90
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 10.12.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.12.2015, 17:13     Titel:
  Antworten mit Zitat

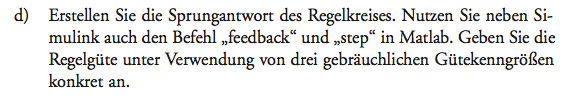

Das ist die Aufgabe....

hast du die zufällig auch?

Bildschirmfoto 2015-12-21 um 17.11.53.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2015-12-21 um 17.11.53.png
 Dateigröße:  26.56 KB
 Heruntergeladen:  724 mal
