Titel: state space block / Uebertragungsfunktion Problem
|
 |
| |
 |
 |
Hallo Leute!
Ich wollte ein Model der Waermeuebertragung in einem Haus erstellen.

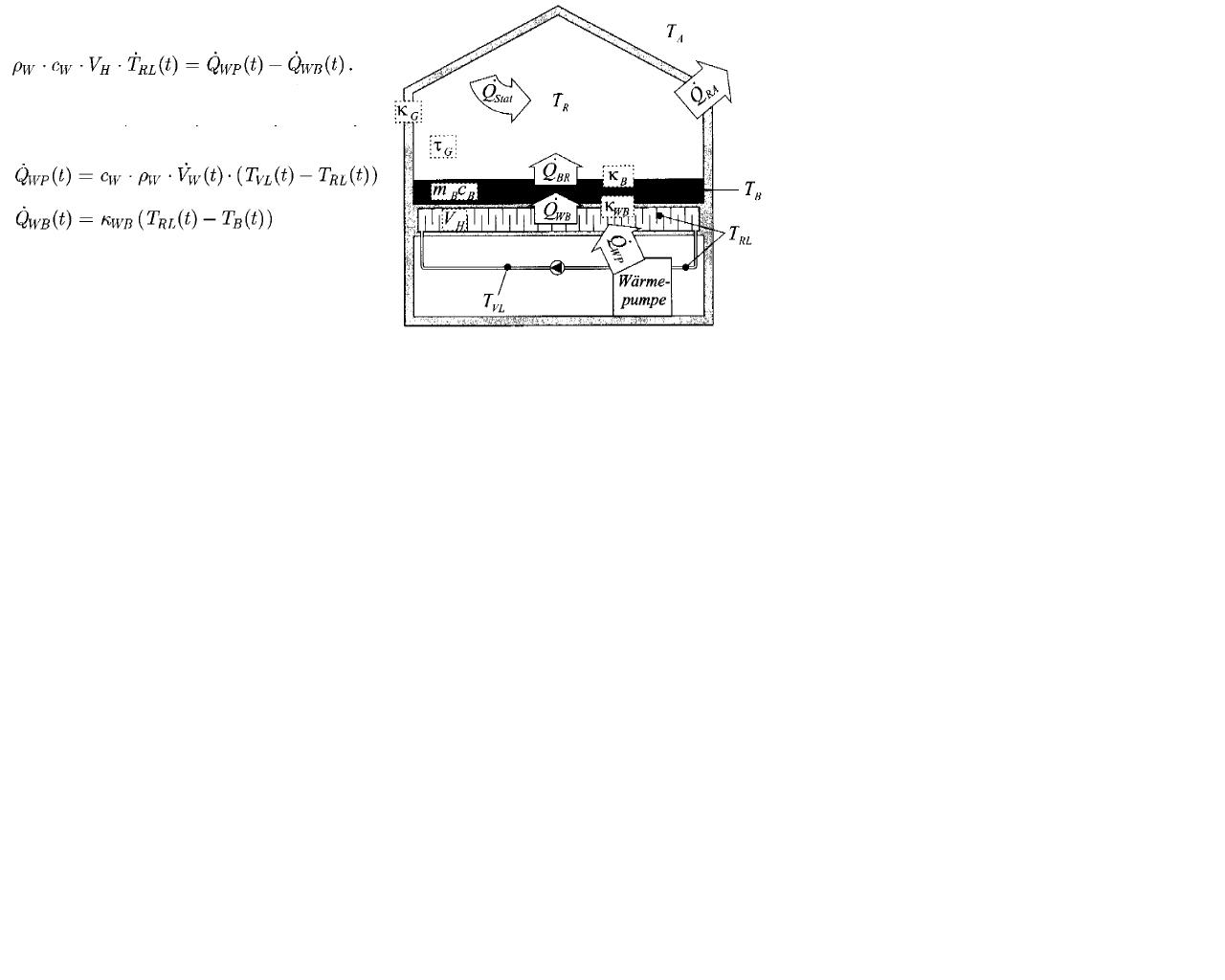

Das Prinzipbild haengt unten an.
In dem Modell wird die Waermepumpe und das Heizwasser in dem Heizkoerper getrennt betrachtet. Das Heizwasser in dem Heizkoerper besitzt ueberall die Ruecklauftemperatur Trl. Die Formeln fuer den, fuer mein Problem, wichtigen Teil habe ich neben der Skizze (aus einer Doktorarbeit an der ETH Zuerich) platziert.
Aus den Gleichungen wuerde sich nun folgende ssb ergeben(nur fuer den entsprechenden Teil um das Heisswasser!!!!!):
Hierbei ist Tvl (Vorlauftemperatur) der Input, den ich ja bei Simulink vorgeben kann. Nun will ich aber auch Vw variieren. Leider weiss ich aber nicht wie. Da ich ja nur einen Input Vektor vorgeben kann und die Koeffizienten nur als konstant eingeben darf. Es handelt sich also quasi um eine Uebertragungsfunktion die ich variieren moechte mit der Zeit....... weiss jemand wie sich das bewerkstelligen laesst?
Ich hoffe das Problem ist verstaendlich, ansonsten bitte Nochmal nachfragen, dann hole ich noch etwas weiter aus.
Vielen lieben Dank!
| Beschreibung: |
|
Download |
| Dateiname: |
MeinProblem.JPG |
| Dateigröße: |
53.96 KB |
| Heruntergeladen: |
694 mal |
|
|
|
|
|
|
| Thoms85 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 13.12.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.12.2010, 16:35
Titel:
|
|
so, problem geloest...
einfach die DGL aus den fundamentalbloecken nachbauen und dann das zu variierende Signal von aussen zufuehren.
Danke zumindest fuers durchlesen...
|
|
|
|
|
|
|
