Streamlineplot mit unterschiedlichen Farben


Sharkfest
Forum-Anfänger

Forum-Anfänger

Beiträge: 33
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.03.2018, 19:00     Titel: Streamlineplot mit unterschiedlichen Farben
  Antworten mit Zitat
Hallo,

ich habe einen dreidimensionalen Plot der magnetischen Feldlinien mit streamline erzeugt:
Code:

[Bx, By, Bz] = gradient(V, dx);
Bx = - Bx;
By = - By;
Bz = - Bz;

[sx,sy,sz] = meshgrid(-15:5:15,-15:5:15,-15:5:15);
Fieldlines = streamline(X*1000,Y*1000,Z*1000,Bx,By,Bz,sx,sy,sz);


Das V ist das skalare Potential des Magnetfeldes aus dem ich die entsprechenden Matrizen des B-Feldes berechnen lasse. Die Matrizen X, Y, Z, V sind wie folgt aufgebaut X('x','y','z') und haben alle eine Dimension von 100*100*101.

Ich wollte jetzt, dass die erzeugten Streamlines, je nach dem B-Wert unterschiedlich eingefärbt sind, dafür will ich mit
Code:
B = sqrt(Bx.^2 + By.^2 +Bz.^2)
die reine B-Matrix bestimmen und dann mit dem Befehl
Code:
set(Fieldlines, 'Color', [97/256,216/256,255/256]);
den einzelnen Bereichen unterschiedliche Farben zuweisen, allerdings habe ich keine Ahnung, wie ich das am besten programmiere und suche hier nach Ideen.

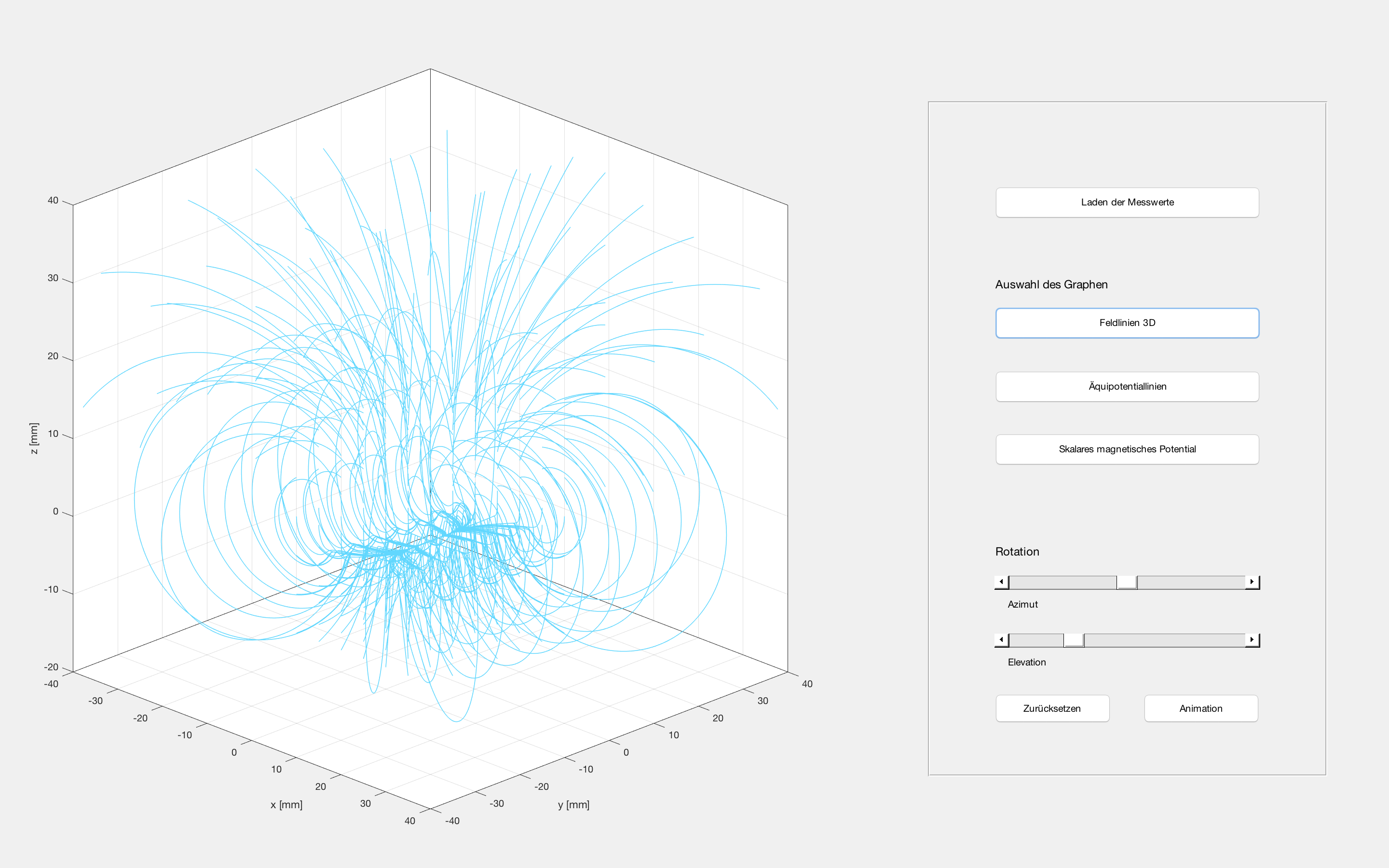

Anbei ein Bild der Feldlinien in einer GUI.

Bildschirmfoto 2018-03-12 um 18.36.10.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2018-03-12 um 18.36.10.png
 Dateigröße:  645.79 KB
 Heruntergeladen:  357 mal
Private Nachricht senden Benutzer-Profile anzeigen


Sharkfest
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 33
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.03.2018, 14:17     Titel:
  Antworten mit Zitat
Falls es jemanden interessiert, ich habe einen Lösungsweg gefunden. Ich habe die streamline einfach mit streamtubes dargestellt und die Tube so lange in der Eigenschaft verändert, bis sie wie Lines aussahen.

Code:
[sx,sy,sz] = meshgrid(-20:20/4:20, -20:20/4:20, -20:20/4:20);
verts = stream3(X*1000,Y*1000,Z*1000,Bx,By,Bz,sx,sy,sz);
div = divergence(X,Y,Z,Bx,By,Bz);
Fieldtubes = streamtube(verts,X,Y,Z,-div,[0.05, 3]);

colormap(map)
box on
hold on
grid on
pbaspect([1 1 1])
shading interp;

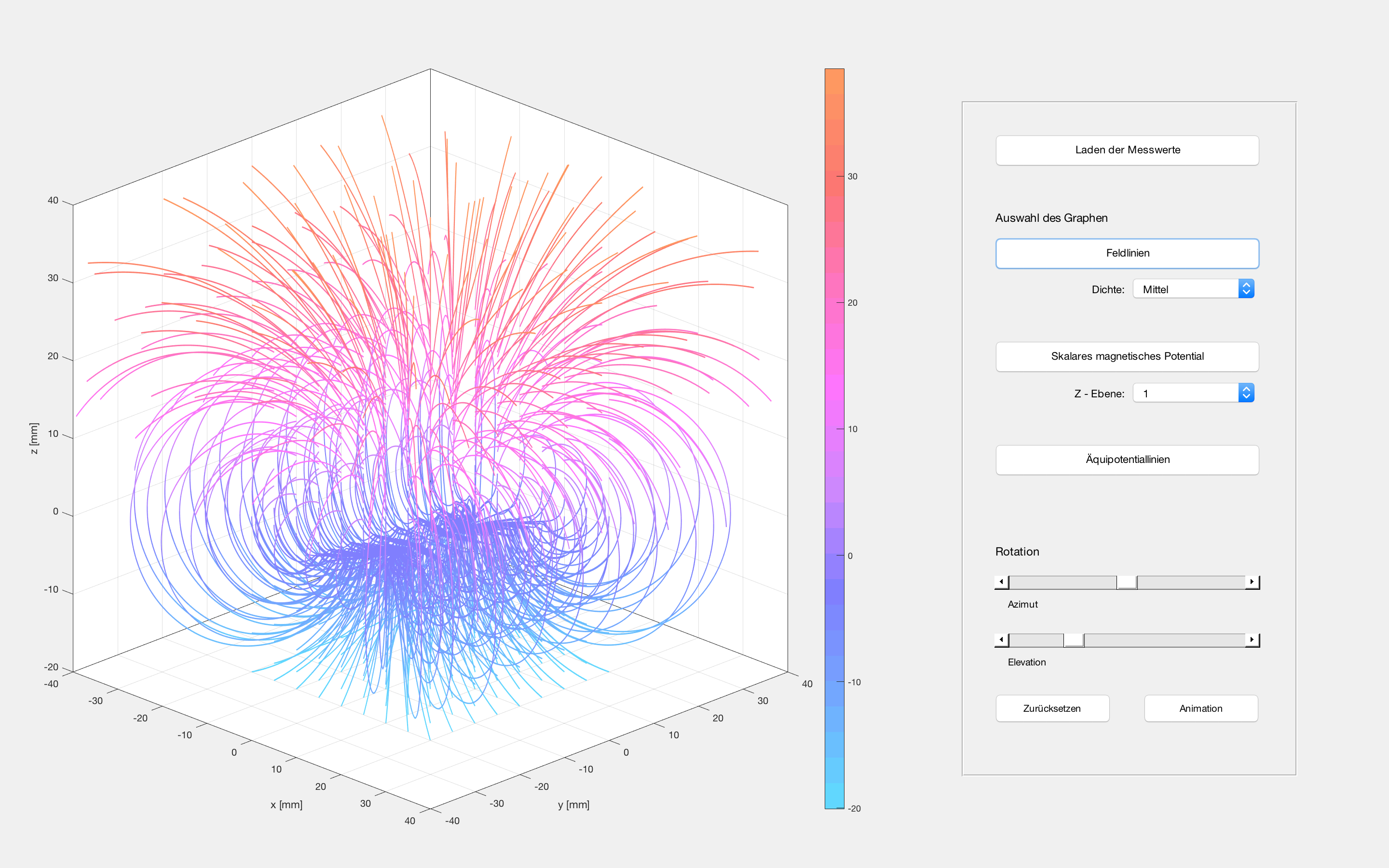

Bildschirmfoto 2018-03-28 um 15.11.57.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2018-03-28 um 15.11.57.png
 Dateigröße:  1.19 MB
 Heruntergeladen:  343 mal
Private Nachricht senden Benutzer-Profile anzeigen
