Verfasst am: 19.08.2018, 15:57 Titel: Streifen in einem Bild erzeugen

Hallo liebe Community,
Folgende Aufgabe:
Schreiben Sie eine MatLab-Funktion mit Namen streifen, die als ersten Parameter ein beliebiges
Bild übergeben als dreidimensionales Feld im RGB-Farbmodell und als zweiten Parameter die Breite
von zu erstellenden überlagerten, vertikalen weißen Streifen in Pixeln (beliebig) hat. Ein dritter Parameter
gibt eine konstante Distanz in Pixeln (auch beliebig) zwischen diesen weißen Streifen an, also
die Anzahl der Pixel des Originalbildes in x-Richtung, die zwischen jeweils zwei weißen Streifen sichtbar
sein sollen. Im Rumpf dieser Funktion soll ein gleich großes Bild ebenfalls gegeben als dreidimensionales
Feld im RGB-Farbmodell wie Beispielfoto rechts berechnet und zurück gegeben werden.
Hinweis: berücksichtigen Sie alle Kanäle/Farben des RGB-Bildes.

Mein Ansatz lautet:

Code:

function [] = streifen(A,b,d)

for l = 1:d:size(A,2)

for k = l:b

A(:,k;1) = 256;
A(:,k;2) = 256;
A(:,k;3) = 256;

end
end
end

Funktion ohne Link?

A = ist die Bilddatei
b = Breite der Streifen
d = distanz von streifen zu streifne

Aber es funktioniert noch nicht so ganz wie ich es will, jemand einen Verbesserungsvorschlag?


Beschreibung:

Download

Dateiname:


Dateigröße:

361.72 KB

Heruntergeladen:

294 mal

Harald

Forum-Meister


	Beiträge: 24.497

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.08.2018, 16:28 Titel:

Hallo,

Zitat:

Aber es funktioniert noch nicht so ganz wie ich es will

Bitte immer angeben, was das bedeutet. Insbesondere, wenn der Code mangels Eingabeargumenten nicht reproduzierbar ist.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

matlabgo

Themenstarter

Forum-Anfänger


	Beiträge: 48

	Anmeldedatum: 16.08.18

	Wohnort: ---

	Version: ---

Verfasst am: 19.08.2018, 20:30 Titel:

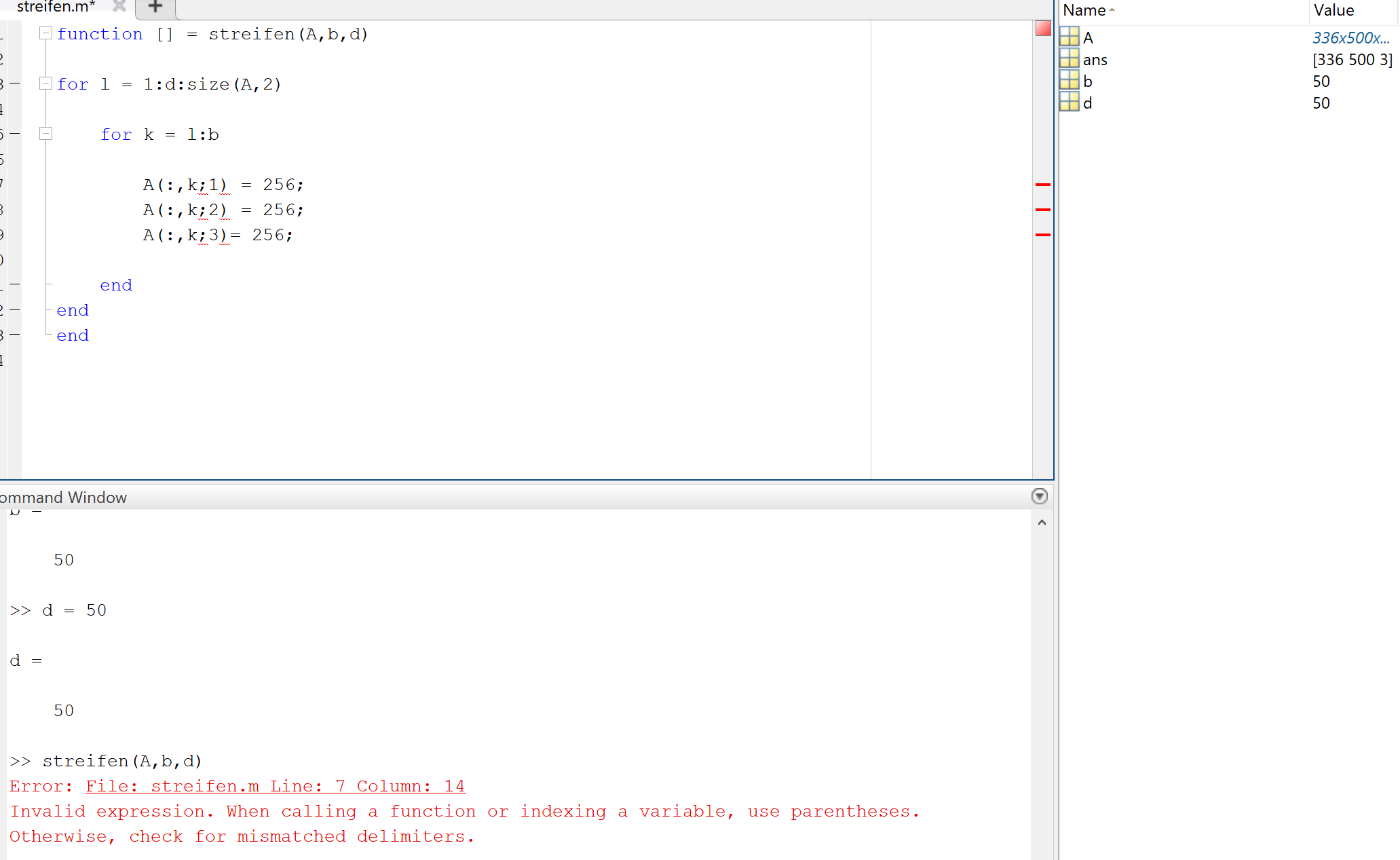

Also, die Eingabeparameter, siehe Workspace, habe bei A ein Bild eingelesen.

Ich vermute, dass es an den Schleifen nicht richtig ist, aber ich komme nicht drauf.


Beschreibung:

Download

Dateiname:


Dateigröße:

61.05 KB

Heruntergeladen:

268 mal

Harald

Forum-Meister


	Beiträge: 24.497

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.08.2018, 23:04 Titel:

Hallo,

schau dir das Bild doch an. Da ist nicht ohne Grund was rot unterringelt. Indizes müssen mit Komma getrennt werden. Du könntest natürlich auch

Code:

A(:,k,:) = 256;

Funktion ohne Link?

schreiben, oder die innere for-Schleife gleich ersetzen durch

Code:

A(:,l:b ,:) = 256;

Funktion ohne Link?

Und: "es funktioniert nicht" bedeutet hier sehr wahrscheinlich, dass du eine Fehlermeldung bekommst, wenn du versuchst das auszuführen. Eigentlich sollte dir die Fehlermeldung reichen, um das Problem zu beheben. Falls nicht, kopiere sie doch bitte das nächste Mal hier rein.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

matlabgo

Themenstarter

Forum-Anfänger


	Beiträge: 48

	Anmeldedatum: 16.08.18

	Wohnort: ---

	Version: ---

Verfasst am: 19.08.2018, 23:11 Titel:

Oh mein Gott, dass ich sowas nicht sehe Rolling Eyes

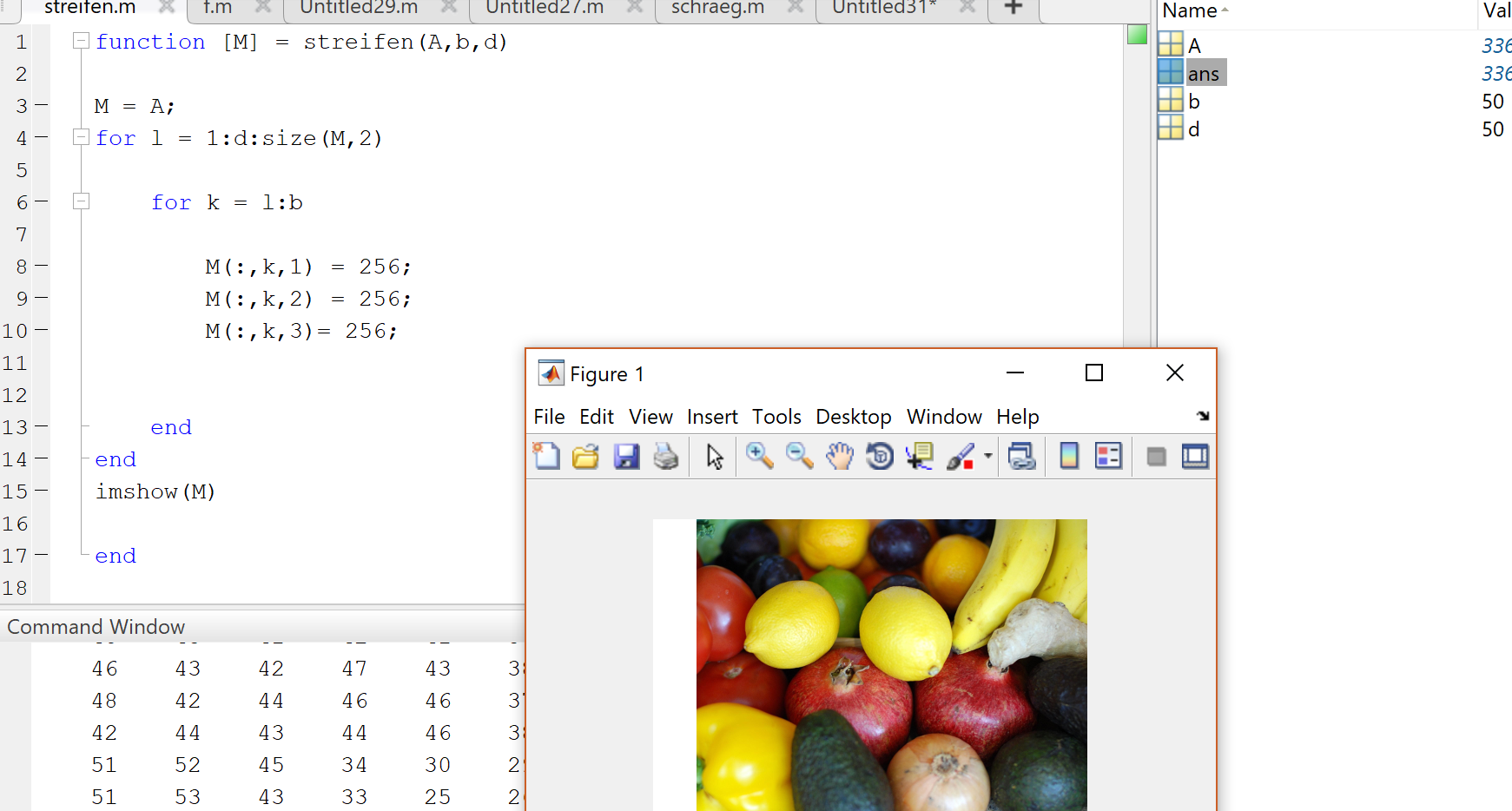

Jedoch funktioniert es immer noch nicht wie es soll, der erste Streifen entsteht, jedoch die darauffolgenden nicht.


Beschreibung:

Download

Dateiname:


Dateigröße:

502.31 KB

Heruntergeladen:

258 mal

Harald

Forum-Meister


	Beiträge: 24.497

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.08.2018, 23:44 Titel:

Hallo,

ich kenne die Eingabeparameter nicht, aber überleg mal scharf, woran das liegen könnte. Sagen wir d = 100 und b = 10. Der zweite Streifen läuft dann von l = 101 bis b = 10. Jetzt sollte klar sein, wo das Problem liegt?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

matlabgo

Themenstarter

Forum-Anfänger


	Beiträge: 48

	Anmeldedatum: 16.08.18

	Wohnort: ---

	Version: ---

Verfasst am: 19.08.2018, 23:51 Titel:

ok hat alles gefunkt Very Happy

war ein offensichtlicher Denkfehler.
