Strom anzeigen einer RC Schaltung |
|
| BamBules |
Forum-Newbie
|
 |
Beiträge: 4
|
|
|
|
Anmeldedatum: 06.06.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 06.06.2013, 16:15
Titel: Strom anzeigen einer RC Schaltung
|
 |
Hallo miteinander,
ich habe folgendes Problem und hoffe Hier auf Hilfe.
Ich habe eine RC-Schaltung in Simulink umgesetzt und kann mir den Spannungsverlauf super anzeigen lassen, doch nicht den Strom.
Wie geht das?
Aufgabe: Ue = 10V für t= 1s
R = 100 Ohm
C = 22e-6 F
Vielen Dank!
|
|
|
|
|
|
| controlnix |
Forum-Century
|
|
Beiträge: 106
|
|
|
|
Anmeldedatum: 10.06.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 06.06.2013, 19:20
Titel:
|
|
|
Wie hast Du das RC-Glied in Simulink realisiert?
|
|
|
|
| BamBules |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 06.06.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 06.06.2013, 20:29
Titel:
|
|

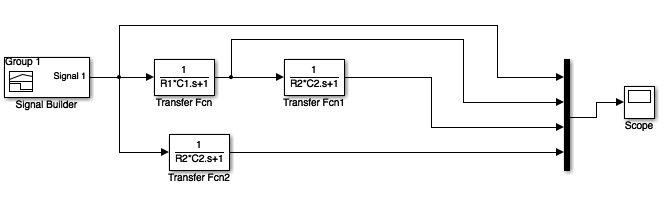

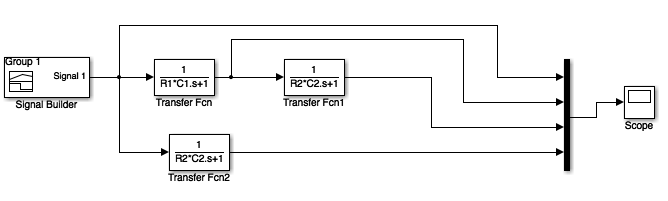

Habe mal ein Bild zugefügt. Es sind eigentlich zwei RC-Gleider in Reihe, dachte mir wenn mir jemand sagen kann wie es für eines geht dann ist es für zwei nicht schwer.
Vielen dank schonmal für das Interesse an meinem Problem.
| Beschreibung: |
|
Download |
| Dateiname: |
Bildschirmfoto 2013-06-06 um 15.54.16.png |
| Dateigröße: |
18.81 KB |
| Heruntergeladen: |
798 mal |
|
|
|
|
| controlnix |
Forum-Century
|
|
Beiträge: 106
|
|
|
|
Anmeldedatum: 10.06.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.06.2013, 06:47
Titel:
|
|
Um auch an den Strom heranzukommen, ist es am einfachsten, wenn Du von den physikalischen Grundgleichungen ausgehst.
Für ein RC-Glied gelten folgende Grundgleichungen:
Ue = Ur + Uc (Maschengl)
dUc/dt = 1/C * i (Spannung über dem Kondensator)
Ur = R * i (Spannung über dem Widerstand)
i = Strom
Ur = Spannung über Widerstand
Ue = Eingangsspannung
Ua = Ausgangsspannung (=Spannung am Kondensator)
Diese Gleichungen in Simulink überführt, liefern alle relevanten Spannungen und den Strom.
|
|
|
|
| BamBules |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 06.06.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.06.2013, 08:29
Titel:
|
|
Hallo,
erstmal vielen Dank für deine Antwort, nur hilft sie mir leider nicht wirklich weiter, da ich nicht weiß wie man die "überführt".
Ich hatte gehofft es gibt dafür einen Baustein, den ich einfügen kann und dann auf den Scope gebe?
|
|
|
|
| BamBules |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 06.06.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 07.06.2013, 08:37
Titel:
|
|
Hallo,
erstmal vielen Dank für deine Antwort, nur hilft sie mir leider nicht wirklich weiter, da ich nicht weiß wie man die "überführt".
Ich hatte gehofft es gibt dafür einen Baustein, den ich einfügen kann und dann auf den Scope gebe?
|
|
|
|
|
|
|
