Subpixel genaue Kreisdetektion - Guten Algorithmus? |
|
| mr. mo |
Forum-Newbie
|
 |
Beiträge: 4
|
|
|
|
Anmeldedatum: 08.05.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 08.07.2013, 10:09
Titel: Subpixel genaue Kreisdetektion - Guten Algorithmus?
|
 |
| |
 |
 |
Guten Tag,
ich befasse mich derzeit mit dem Thema der Kreisdetektion in Bildern. Ich habe schon viele Funktionen getestet und implementiert und noch keine erfüllt meine Anforderungen komplett.
Ich suche eine Funktion bzw. Algorithmus welche mir aus einem Bildausschnitt den Mittelpunkt und Radius eines Kreises subpixel genau zurückliefert. Für komplette Kreise ist das kein Problem, dafür habe ich schon einige Funktionen getestet.
Nun geht es um Kreisausschnitte die in verschiedensten Lagen sein können. Die Hough Transformation (imfindcircles) macht das schon ganz gut, aber die Position und Radius ist leider nicht subpixel genau.
Kennt ihr da gute Methoden/Algorithmen? Der Algorithmus sollte auf jeden Fall von der Lage des Kreisausschnitts unabhängig sein. Link zu einem Paper und Stichwörter würden mir schon vollkommen reichen.

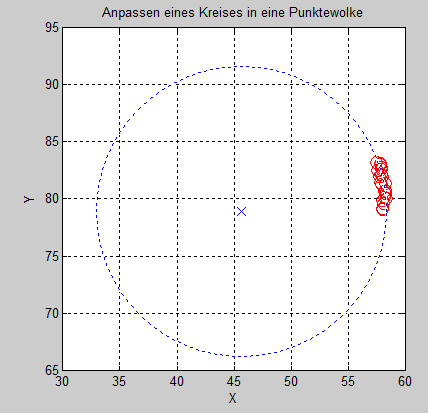

Im Anhang ist eine Beispielgrafik mit einer Punktewolke eines Kreisausschnitts von ca. 20°. Ich würde gerne den passenden Kreis finden welcher aus der Punktewolke resultiert.
| Beschreibung: |
| Im Anhang ist eine Beispielgrafik mit einer Punktewolke eines Kreisausschnitts von ca. 20°. Ich würde gerne den passenden Kreis finden welcher aus der Punktewolke resultiert. |
|
Download |
| Dateiname: |
Punktewolke.PNG |
| Dateigröße: |
9.09 KB |
| Heruntergeladen: |
1109 mal |
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 08.07.2013, 10:55
Titel: Re: Subpixel genaue Kreisdetektion - Guten Algorithmus?
|
|
Hallo mr. mo,
Wie sehen die Inputs genau aus? Hast Du die Zentren der roten Kreis mit oder ohne Messfehlerangaben?
| Zitat: |
| Der Algorithmus sollte auf jeden Fall von der Lage des Kreisausschnitts unabhängig sein. |
Es macht einen Unterschied, ob man gleichmäßig verteilte Punkte hat, oder ob alle engzusammen gedrängt liegen. Ob dabei eine Subpixel-Auflösung möglich oder sogar sinnvoll ist, liegt natürlich auch am Rauschen der Daten. Auf jeden Fall würde ich den FileExchange ausgiebig durchforsten:
http://www.mathworks.de/matlabcentr.....9C%93&term=fit+circle
Gruß, Jan
|
|
|
|
| mr. mo |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 08.05.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.07.2013, 11:02
Titel:
|
|
Folgende Angaben habe ich:
Den Radius (+- Toleranz) des Kreises welcher sich in der Punktewolke verbirgt. Den Mittelpunkt kenne ich leider nicht.
Die roten Kreise in dem Bild sind keine Kreise, sondern Punkte die ich aus dem Bild extrahieren kann. Von diesen Punkten ist bekannt, dass diese zu einer Kreiskontur gehören.
Nochmal um es ein bisschen von der Frage etwas konkreter zu machen:
Ich suche eine Funktion/Algorithmus, welche so simpel wie "imfindcircles" funktioniert, jedoch subpixel genau ist.
|
|
|
|
|
|
|
