Subplot befehl geht nicht?


pfischer
Forum-Anfänger

Forum-Anfänger

Beiträge: 15
Anmeldedatum: 07.05.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.01.2016, 20:23     Titel: Subplot befehl geht nicht?
  Antworten mit Zitat
Liebes Forum,
ich hab ein kurioses Problem, bei dem ich nicht weiterkomme und für das ich aktuell in meinem code für eine Graphik auch keinen Fehler finde - evtl. sehe ich ihn aber auch einfach nicht. Ich erstelle mit Subplot eine Graphik aus 14 Einzelgraphen wobei die Graphen keinen vertikalen Abstand haben sollen etc. etc. Ich habe einen screendump beigefügt. Wie man sieht fehlen in der Graphik in der unteren Hälfte ein paar Plots. Die Textanotations sind da, die Graphen aber nicht. Da ich die Gaphen mit einer Schleife erzeuge (siehe code) bin ich ratlos, warum manche Graphen kommen und manche nicht. Wenn ich subplot ohne die funktion subplot.position verwende sind alle Graphen da, also muss es irgandwie an dieser funktion liegen. Wenn ich mir die über die Schleife erzeugten Positionsdaten anzeigen lasse stimmen die Positionen, aber die plots sind nicht da.

Weiss jemand rat? Die Datendatei habe ich angehängt.

Code:
Mein verwendeter code.

%% Calculating average length mit data select

clear bottom;
clear height;
k=1
height=1/15;
bottom=0.03;
label=0.04;

for i={'2013-10' '2013-11' '2013-12' '2014-01' '2014-02' '2014-03' '2014-04' '2014-05' '2014-06' '2014-07'...
        '2014-08' '2014-09' '2014-10' '2014-11'}
rows = data_all_3.species == 'Hyas araneus' & data_all_3.Laenge > 5 & data_all_3.Laenge < 400 &...
    data_all_3.xval==(i);
lenght_select = data_all_3(rows,:);
% Create subplot
subplot1 = subplot(14,1,(k));
%subplot1.Position = [0.05 (bottom) 0.90 (height)];
xlim(subplot1,[0 300]);
ylim(subplot1,[0 40]);
box(subplot1,'off');
hold(subplot1,'on');
histogram(lenght_select.Laenge,'Parent',subplot1,'EdgeColor',[0 0 0],'FaceColor','auto',...
    'Normalization','count',...
    'NumBins',20,...
    'BinMethod','sqrt');

annotation('textbox',...
    [0.82 (label) 0.08 0.028],...
    'String',(i),...
    'LineStyle','none',...
    'FontSize',15);

k=k+1;
bottom=bottom+height;
label=label+height;
end

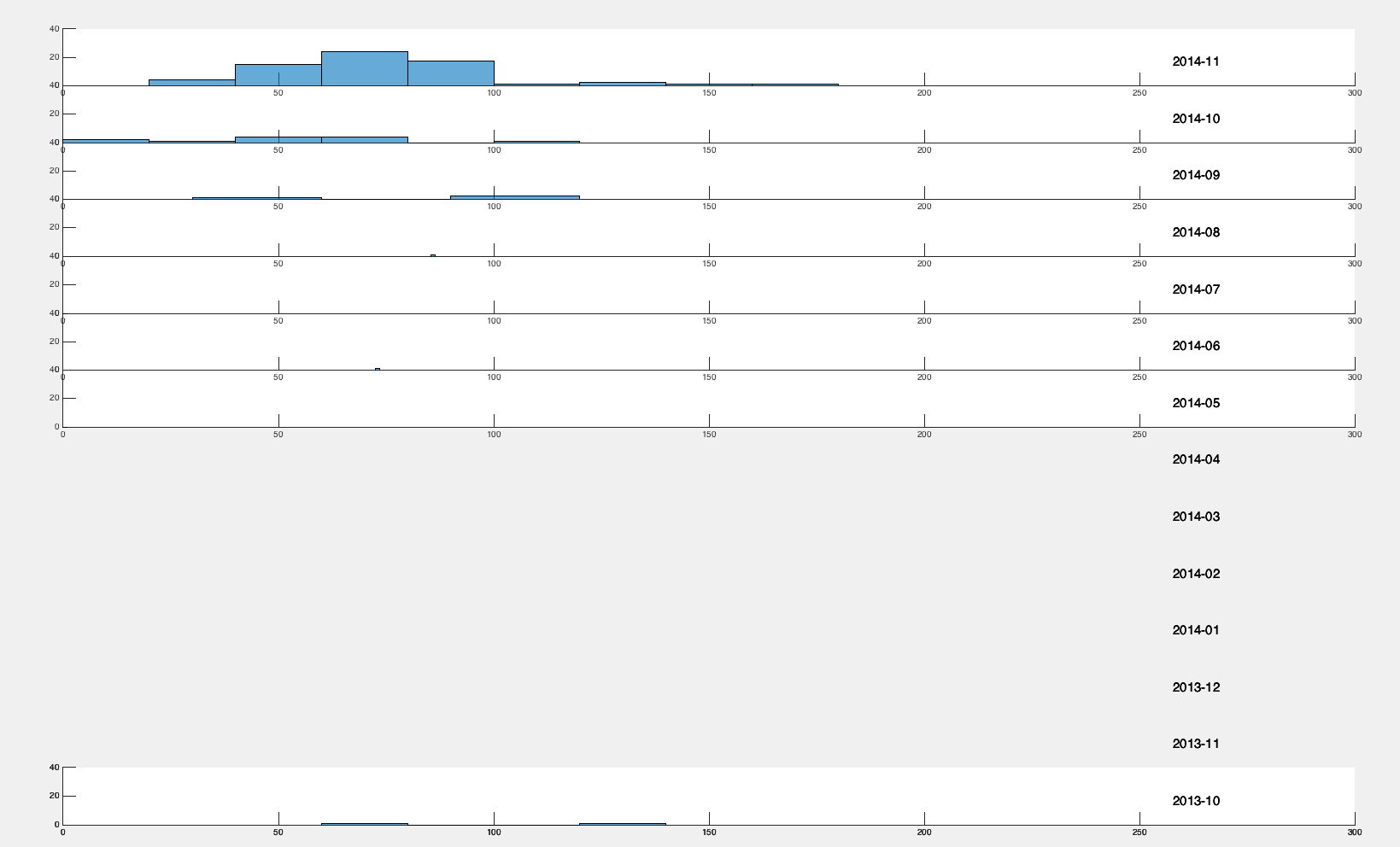

Bildschirmfoto 2016-01-27 um 20.08.36.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2016-01-27 um 20.08.36.png
 Dateigröße:  69.29 KB
 Heruntergeladen:  350 mal
data_all_3.mat.zip
 Beschreibung:

Download
 Dateiname:  data_all_3.mat.zip
 Dateigröße:  457.79 KB
 Heruntergeladen:  354 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 27.01.2016, 20:54     Titel:
  Antworten mit Zitat
Hallo,

wenn die 'Position' angepasst werden soll, würde ich axes statt subplot verwenden.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 27.01.2016, 21:01     Titel:
  Antworten mit Zitat
Hallo,

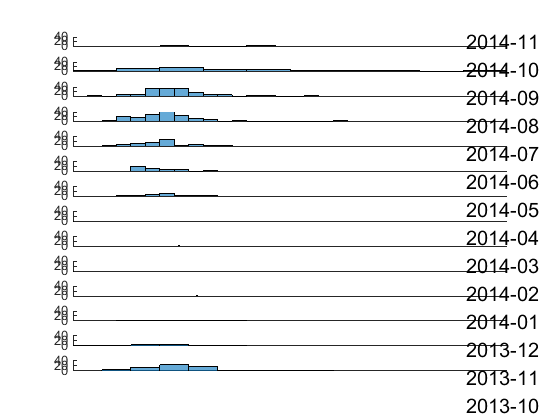

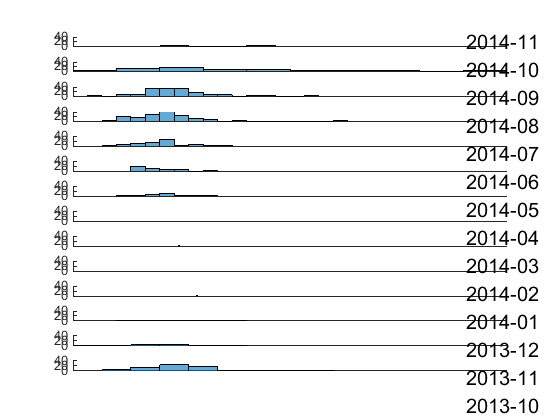

bei mir werden alle 14 subplots dargestellt. Nutze Version R214b.
Ich habe nur noch die xticks auf invisble gesetzt, falls du dich wunderst warum sie nicht zusehen sind.

Ich bin mir nicht sicher ob du die subplot direkt ohne Rand aneinandersetzen kannst. Wie du im Bild siehst, ist ein Bereich für die Achsen- und Titelbeschriftung reserviert, der sich glaube ich nicht entfernen lässt.



 Beschreibung:

Download
 Dateiname:  untitled.png
 Dateigröße:  28.23 KB
 Heruntergeladen:  411 mal
Private Nachricht senden Benutzer-Profile anzeigen

pfischer
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 15
Anmeldedatum: 07.05.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.01.2016, 23:00     Titel:
  Antworten mit Zitat
Vielen herzlichen Dank für die schnelle Hilfe.

Ich habe Matlab neu gestartet aber auch dann geht es mit subplot bei mir nicht. Nutze Version 15b.

Mit axis klappt es aber wunderbar - Danke.

Philipp
