Verfasst am: 25.05.2015, 17:30 Titel: Subplot legende

Hi Leute,

ich versuche grade eine Legende für einen 3x1 Subplot hinzukriegen, jedoch bin ich vom Ergebnis leider nicht ganz erfreut.
Mit folgendem Code

Code:

% LE Praktikum Versuch 2

close all;
clear all;

M1 = csvread('F0000CH1.CSV',19,0); %io
M2 = csvread('F0000CH2.CSV',19,0); %il
M3 = csvread('F0000CH3.CSV',19,0); %Ul
M4 = csvread('F0000CH4.CSV',19,0); %Uaus

M5 = csvread('F0001CH1.CSV',19,0); %io
M6 = csvread('F0001CH2.CSV',19,0); %il
M7 = csvread('F0001CH3.CSV',19,0); %Ul
M8 = csvread('F0001CH4.CSV',19,0); %Uaus

M9 = csvread('F0002CH1.CSV',19,0); %io
M10 = csvread('F0002CH2.CSV',19,0); %il
M11 = csvread('F0002CH3.CSV',19,0); %Ul
M12 = csvread('F0002CH4.CSV',19,0); %Uaus

figure(1);

subplot(3,1,1)
plot(M5(:,4),M5(:,5)*10,M6(:,4),M6(:,5)*10,M7(:,4),M7(:,5),M8(:,4),M8(:,5))
title('D =0.25')
grid on
xlim([-0.0001 0.0001])
set(gca,'XTick',[-0.0001:0.00002:0.0001])
legend('i0','il','Uaus','Ul','Location','northeastoutside','Orientation','horizontal')

subplot(3,1,2)
plot(M1(:,4),M1(:,5)*10,M1(:,4),M2(:,5)*10,M1(:,4),M3(:,5),M1(:,4),M4(:,5))
title('D =0.5')
grid on
xlim([-0.0001 0.0001])
set(gca,'XTick',[-0.0001:0.00002:0.0001])

subplot(3,1,3)
plot(M9(:,4),M9(:,5)*10,M10(:,4),M10(:,5)*10,M11(:,4),M11(:,5),M12(:,4),M12(:,5))
title('D =0.75')
grid on
xlim([-0.0001 0.0001])
set(gca,'XTick',[-0.0001:0.00002:0.0001])

Funktion ohne Link?

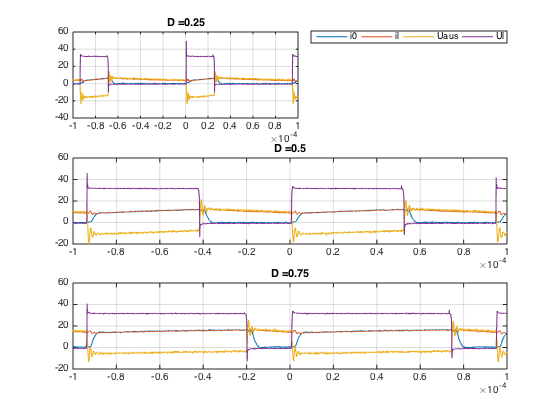

bekomme ich diesen Plot hin.

Ich würde es gerne so machen das die legende etwas über dem ersten Plot ist, sodass die Größe unverändert bleibt. Ich habe mir im Forum es angeguckt, jedoch habe ich keine passende Lösung gefunden. Also hoffe ich eure Hilfe.

MfG
Eco


Beschreibung:

Download

Dateiname:


Dateigröße:

34.67 KB

Heruntergeladen:

424 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 25.05.2015, 18:17 Titel:

Hallo,

dazu kann es besser sein, wenn du mit axes selbst die Größe der Koordinatensysteme angibst.

Grüße,
Harald

ECO

Themenstarter

Forum-Anfänger


	Beiträge: 37

	Anmeldedatum: 07.07.13

	Wohnort: Berlin

	Version: R2014b (Mac)

Verfasst am: 25.05.2015, 19:44 Titel:

Ich wüsste jetzt nicht wie bzw. was ich da genau damit machen soll.
Jedenfalls habe ich einen anderen weg gefunden und zwar habe ich den
Code nochmal plotten lassen und die Legende dahin verschoben, wo ich es gerne haben wollte. Danach habe ich im Plotfenster auf ' Show Plot tools and Dock figure' und habe dann im Code nach der Legende gesucht, den Matlab diesmal selbst definiert hat und es in meinen Code integriert. Siehe da es hat funktioniert. Kam ganz zufällig. Jetzt nur noch etwas rumspielen und die Position
optimieren und gut ist .

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 25.05.2015, 21:08 Titel:

Hallo,

im Grunde nur die subplot(3,1,k) - Befehle durch axes('Position', ...') - Befehle ersetzen. Interaktiv geht aber natürlich auch.

Grüße,
Harald
