Subplot verschiedene X-Achsenbreiten

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

Samoth

Forum-Fortgeschrittener


	Beiträge: 70

	Anmeldedatum: 13.01.16

	Wohnort: ---

	Version: R2013b

Verfasst am: 06.06.2016, 14:13 Titel: Subplot verschiedene X-Achsenbreiten

Hallo,

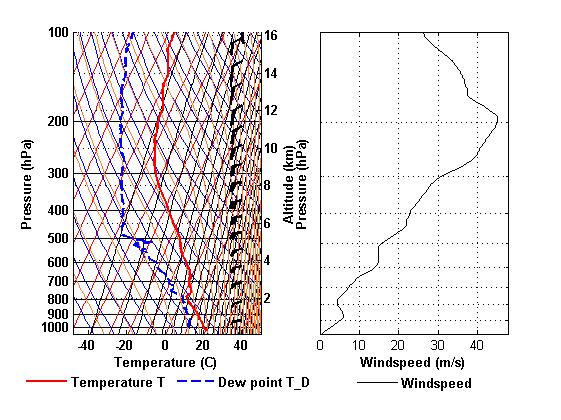

wie auf dem Bild zu sehen sind beide subplot gleich breit. Nun möchte ich, dass der Rechte Plot nur noch ein viertel so breit ist. Wie kann man das machen?

Gruß


Beschreibung:

Download

Dateiname:


Dateigröße:

65.4 KB

Heruntergeladen:

369 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 06.06.2016, 14:19 Titel:

Hallo,

da wird es am einfachsten sein, mit axes zu arbeiten und die gewünschte Position anzugeben.

Grüße,
Harald

Samoth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 70

	Anmeldedatum: 13.01.16

	Wohnort: ---

	Version: R2013b

Verfasst am: 06.06.2016, 14:29 Titel:

Dadurch Skaliere ich lediglich meine x achse, aber nicht die eigentliche breite des Plots.

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 06.06.2016, 14:35 Titel:

Hallo,

axis skaliert die x-Achse, axes positioniert den Plot.
Wenn ich die Frage richtig verstanden habe, sollte das Problem also durch axes adressiert werden.

Beispiel:

Code:

figure
axes('Units', 'normalized', 'Position', [0.1 0.1 0.5 0.8])
axes('Units', 'normalized', 'Position', [0.7 0.1 0.2 0.8])

Funktion ohne Link?

Grüße,
Harald

Forum-Century


	Beiträge: 172

	Anmeldedatum: 17.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 06.06.2016, 14:38 Titel:

Hallo,

Dann unterteile deine Subplots doch in Bereiche, hier mal ein kurzes Beispiel was ich meine...

Code:

t = 0:1/100:10
f1 = sin(t)
f2 = cos(t)
f3 = tan(t)

figure(1)
subplot(2,3,[1,2]),plot(t,f1)
subplot(2,3,3),plot(t,f2)
subplot(2,3,[4,5,6]),plot(t,f3)

Funktion ohne Link?

Samoth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 70

	Anmeldedatum: 13.01.16

	Wohnort: ---

	Version: R2013b

Verfasst am: 06.06.2016, 14:39 Titel:

Ja genau.

Ohje, das heißt ich muss den plot nochmal komplett neu Positionieren?

Ich hatte eigentlich gehofft, dass es für den Subplot eine Skalierung gibt.

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 06.06.2016, 14:44 Titel:

Hallo,

eigentlich brauchst du doch nur die beiden Zeilen einzufügen?

Es gibt für subplot schon auch die Möglichkeit, mit 'Position' zu arbeiten. Ich finde es aber grenzwertig, eine Gitter zu definieren und sich dann nicht daran zu halten.

Grüße,
Harald

Samoth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 70

	Anmeldedatum: 13.01.16

	Wohnort: ---

	Version: R2013b

Verfasst am: 06.06.2016, 14:48 Titel:

Zuletzt bearbeitet von Samoth am 06.06.2016, 14:59, insgesamt einmal bearbeitet

Samoth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 70

	Anmeldedatum: 13.01.16

	Wohnort: ---

	Version: R2013b

Verfasst am: 06.06.2016, 14:58 Titel:

Also wenn ich es so mache wie du es geschrieben hast dann überdecke ich den alten Plot

Code:

[success, hs1] = tskew_samoth(pz,tz,tdz,wsp,wdir);
axes('Units', 'normalized', 'Position', [0.7 0.1 0.2 0.8])
subplot(hs1)

for i=1:size(wspf,1)
windbarb(latx(i)*x_loc,pzff(i),wspf(i),wdirf(i),0.05, 1.5,'k');
end

%subplot(1,2,2)
axes('Units', 'normalized', 'Position', [0.7 0.1 0.2 0.8])
semilogy(wsp, pz, 'k','linewidth',2)

Funktion ohne Link?

Gruß

p.S. der zweite plot sieht schon gut aus

Samoth

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 70

	Anmeldedatum: 13.01.16

	Wohnort: ---

	Version: R2013b

Verfasst am: 06.06.2016, 15:05 Titel:

Habs hinbekommen. Habe die Achse in der Funktion definiert und als hs1 zurückgegeben.

Danke

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 06.06.2016, 15:06 Titel:

Hallo,

du solltest für das erste und das zweite Koordinatensystem schon unterschiedliche Positionen angeben ;)

subplot würde ich da komplett weglassen.
Wenn du einen durch eine Funktion bereits erzeugten Plot verrutschen möchtest, dann

Code:

set(ax, 'Position', ...)

Funktion ohne Link?

Grüße,
Harald
