     Beitrag Verfasst am: 18.06.2014, 20:15     Titel: Suche Unterstützung bei Regelungstechnischer Problemstellun
  Antworten mit Zitat
Hallo zusammen,
vielleicht bekomme ich hier kurzfristig Hilfe.
Habe ein paar Aufgaben mit Matlab/Simulink zu lösen und betrete hier absolutes Neuland.
Da meine Kanntnisse in Sachen E-Technik und Regelungstechnik nicht mehr die frischesten sind, brauche ich etwas Unterstützung.

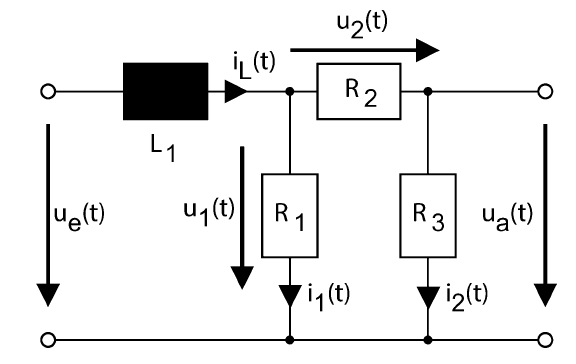

Ich benötige zum Netzwerk im anhängenden Bild die DGL, Ü-Funktion und Blockschaltbild. Leider fehlt mir im Moment jeglicher Ansatz,
Ich hoffe hier im Forum auch den richtigen Bereich getroffen zu haben.
Falls mir hier wirklich jemand helfen kann, bedanke ich mich schon mal im Voraus und wünsche allen die sich aktuell an solchen Sachen nicht die Zähne ausbeißen müssen, noch einen schönen Abend.

Gruß
Jones

Netzwerk A.PNG
 Beschreibung:

Download
 Dateiname:  Netzwerk A.PNG
 Dateigröße:  12.31 KB
 Heruntergeladen:  620 mal
Private Nachricht senden Benutzer-Profile anzeigen


vega1013
Forum-Century

Forum-Century


Beiträge: 162
Anmeldedatum: 26.02.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2014, 18:43     Titel:
  Antworten mit Zitat
Hallo,

dann will ich bzgl. der DGL mal den Anfang machen.

Mit dem Maschensatz für die beiden inneren Gleichungen folgt:

u_1 = u_2+u_a

und

u_e = u_1 + u_{L1}

Der Strom über die beiden Widerstände R2 und R3 ist gleich:

i_2=i_3=\frac{u_2}{R_2}+\frac{u_a}{R_3}

Kontenregel für den Strom zwischen L1, R2 und R1:

i_{L_1}=i_{R_2}+i_{R_1}=\frac{u_2}{R_2}+\frac{u_1}{R_1}=\frac{1}{L}\int{u_{L_1}(t)}\, \mathrm{d}t

Das sollten dann schon alle Gleichungen sein. Jetzt noch ein wenig umstellen und einsetzen um die DGL zu erhalten. Hoffe das Hilft dir schon mal weiter...

Vg
Private Nachricht senden Benutzer-Profile anzeigen

DrJones
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 27.09.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.06.2014, 19:14     Titel:
  Antworten mit Zitat
Vielen Dank schonmal dafür.
Ich verliere nur langsam den glauben an mich selbst...
Kann da einer hier ganz schnell noch was draus zaubern in der Form u(a)/u(e)?
Private Nachricht senden Benutzer-Profile anzeigen

vega1013
Forum-Century

Forum-Century


Beiträge: 162
Anmeldedatum: 26.02.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.06.2014, 20:58     Titel:
  Antworten mit Zitat
Die DGL sieht dann folgendermaßen aus (ohne Gewähr):

u_e(t) = \left( \frac{L}{R_3} + \frac{L \cdot R_2}{R_1 \cdot R_3}+ \frac{L}{R_1} \right) \cdot \dot{u}_a(t) + \left( \frac{R_2}{R_3} + 1 \right) \cdot u_a(t)

Wenn noch was unklar sein sollte oder du weitere Unterstützung bei dem Blockschaltbild etc. brauchst, einfach nochmal melden...

Vg
