Sun path bzw. Sonnengang plotten


csam1853
Forum-Newbie

Forum-Newbie

Beiträge: 6
Anmeldedatum: 23.10.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.04.2015, 00:33     Titel: Sun path bzw. Sonnengang plotten
  Antworten mit Zitat
Guten Abend,

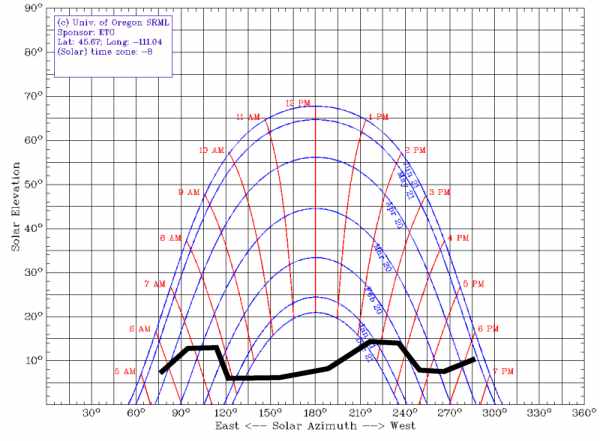

eine Graphik wie im Anhang solls werden. Ich weiß nicht wie ich die Zeitinformation (also zu welcher Stunde die Sonne wo steht), wie gezeigt hinbekomme.
Ich habe es auf verschiedenste Weisen mit
Code:
, und damit das funktioniert mit
Code:
triscatteredinterp
und
Code:
versucht, aber nie dieses (oder ein ähnliches) Ergebnis erhalten.
Es kann doch nicht so schwer sein, irgendwo hakts im Kopf.

Ich habe Azimuth als X Werte (0:1:360)
und Sonnenhöhe als Y Werte (0~70) auch 360 Werte
und die Zeitangabe in h 0-24 auch 360 Werte

Ich versuche also die Zeitinformation mit
Code:
auf die Sonnengang Kurven zu bringen. Und es klappt einfach nicht.

Danke schon mal für die eventuelle Hilfe.

Grüße,
Andi

 Beschreibung:

Download
 Dateiname:  SunChartMarked.jpg
 Dateigröße:  40.73 KB
 Heruntergeladen:  402 mal
Private Nachricht senden Benutzer-Profile anzeigen


csam1853
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 6
Anmeldedatum: 23.10.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.04.2015, 08:39     Titel:
  Antworten mit Zitat
Hatte nen kleinen Denkfehler. Mit:
Code:
x = 1:3:10; y = [4,2,2,6];
plot(x,y,'-o'), axis([0,11,0,7])
strc = cellstr(num2str(y'));
text(x,y+0.3,strc,'horizontalalignment','center')


und da strc ein beliber Vektor gleicher Länge sein kann,
erreiche ich schon ziemlich das wonach ich gesucht habe.
Danke
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 03.04.2015, 11:08     Titel:
  Antworten mit Zitat
Hallo,

gibt es dann noch ein Problem? Welches?

Auf den ersten Blick sehe ich keine Möglichkeit, die Zeitinformation in dem Diagramm unterzubringen. Man könnte höchstens bestimmte Zeitabschnitte unterschiedlich einfärben.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

csam1853
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 6
Anmeldedatum: 23.10.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 03.04.2015, 12:03     Titel:
  Antworten mit Zitat
Nein gibt kein Problem mehr. Danke der Nachfrage.

Das Endergebnis sieht man übrigens im Anhang.

sun_plot.pdf
 Beschreibung:

Download
 Dateiname:  sun_plot.pdf
 Dateigröße:  17.34 KB
 Heruntergeladen:  349 mal
Private Nachricht senden Benutzer-Profile anzeigen
