Surf Funktion und plot kombinieren



test1988
Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 28.10.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.11.2014, 12:48     Titel: Surf Funktion und plot kombinieren
  Antworten mit Zitat
Hi ,

ich habe ein Problem. ich plotte eine Funktion mit der Surf Funktion.
Danach will ich eine gerade darüber plotten.
Leider wird meine gerade immer wegretuschiert.
Wie kann man das umgehen?
Code:
axes(handles.axes7);
    surf(return_scal_n1,return_scal_f1,return_amp1,'Parent',handles.axes7,...
        'FaceColor','interp',...
        'EdgeColor','none');



    caxis([0 0.02])

    plot(handles.axes7,handles.ordnung,'LineWidth',2,'Color','r');

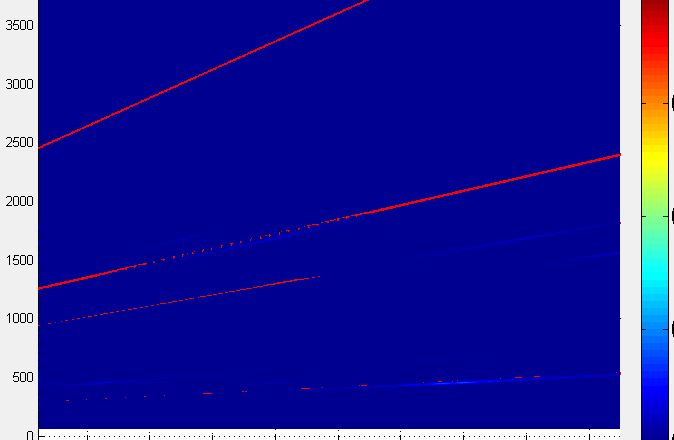

Ich füge noch ein Bild mit ein das Ihr sehen könnt was ich meine.

 Beschreibung:

Download
 Dateiname:  surf_plot.JPG
 Dateigröße:  30.92 KB
 Heruntergeladen:  458 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 25.11.2014, 13:00     Titel:
  Antworten mit Zitat
Hallo,

surf ist 3D, plot ist 2D. Das passt einfach nicht zusammen.

Ich würde die Gerade wirklich als x-, y- und z-Koordinaten definieren und dann plot3 verwenden.
Alternativ kannst du z.B. imagesc oder contour(f) verwenden, um die Oberfläche als 2D darzustellen.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

test1988
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 7
Anmeldedatum: 28.10.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.11.2014, 13:07     Titel:
  Antworten mit Zitat
Ich danke dir sehr Harald.
Jetzt klappt es. Very Happy
