Surf - Interpolation

donjuan_B

Forum-Anfänger


	Beiträge: 28

	Anmeldedatum: 22.01.15

	Wohnort: Berlin

	Version: ---

Verfasst am: 22.01.2015, 21:17 Titel: Surf - Interpolation

Hallo liebe Community!

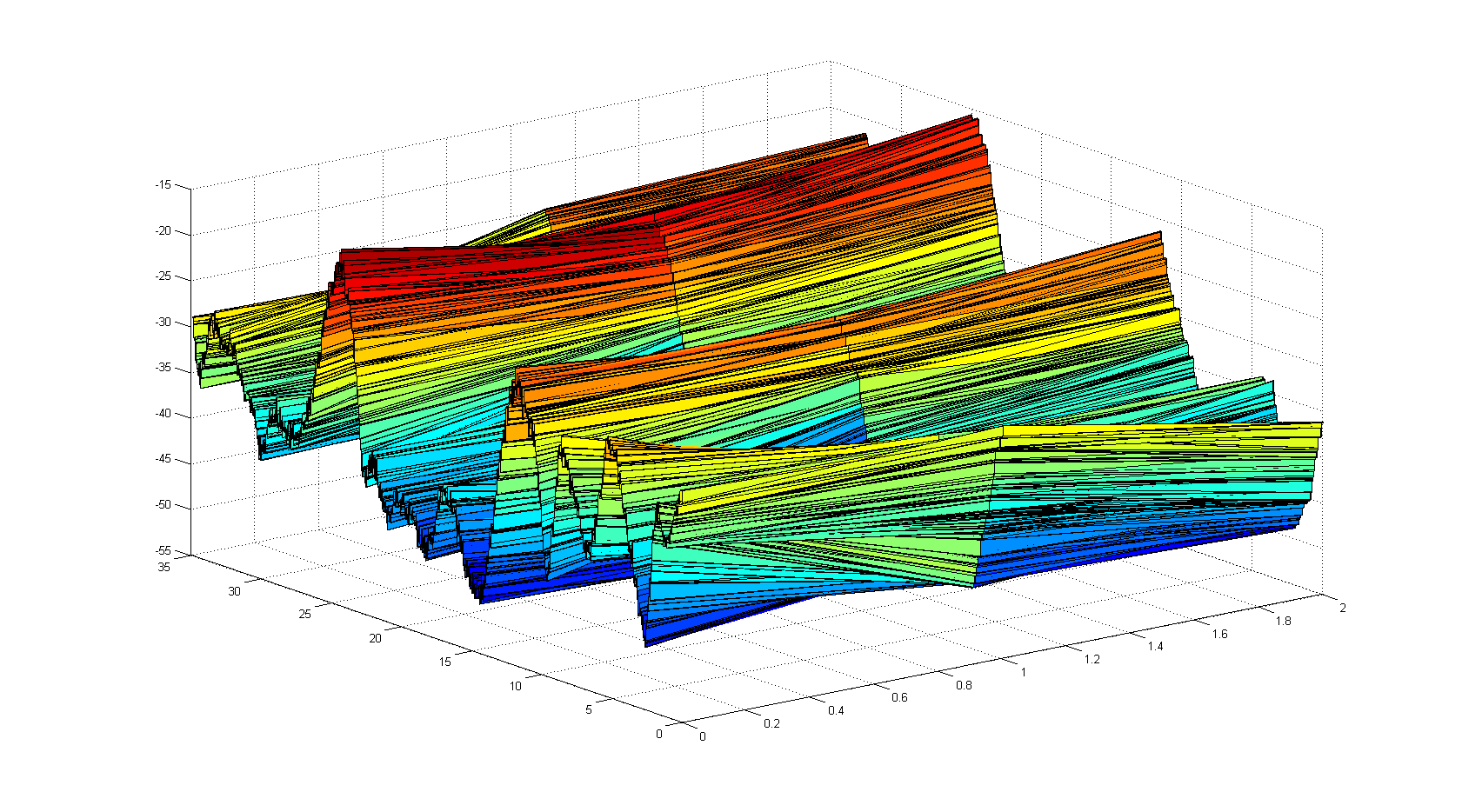

Ich habe eine Reihe von Messdaten aufgenommen und diese in einem Array gespeichert. Nun möchte ich diese gern 3d-Plotten.
Der Plot sieht auch schon ganz gut aus. Nur möchte ich die Daten gern glätten, damit die Grafik nicht so zerhackt aussieht.
Mein Code funktioniert. Leider liefert er nicht das gewünschte Ergebnis. Kann mir jemand helfen? Ich würde mich sehr freuen.

Code:

% Das ist mein Programm.
zmagall(1:lengthdim, 1)=zmag1(1:lengthdim);
zmagall(1:lengthdim, 2)=zmag2(1:lengthdim);
zmagall(1:lengthdim, 3)=zmag3(1:lengthdim);
inmeter1=inmeter1(1:lengthdim,1);
roomwidth = [0 1 2];
x_int=linspace(-10,10,500);
y_int=x_int;
y_int=y_int(:);
[x,y,z]=griddata(roomwidth,inmeter1,zmagall,x_int,y_int,'natural');
figure('Name','Comparison of Z-Magnitudes in a room','NumberTitle','off');
surf (roomwidth,inmeter1,zmagall);

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

94.34 KB

Heruntergeladen:

357 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 22.01.2015, 21:34 Titel:

mann kann viel besser helfen wenn das beispiel lauffähig ist Smile

hast du mal an den interpolations methoden rumgespielt?
http://stackoverflow.com/questions/.....-smooth-3d-plot-in-matlab vieleicht hilft dir das.
_________________

richtig Fragen

donjuan_B

Themenstarter

Forum-Anfänger


	Beiträge: 28

	Anmeldedatum: 22.01.15

	Wohnort: Berlin

	Version: ---

Verfasst am: 22.01.2015, 23:32 Titel:

Danke für deine Antwort! Da hast du recht.

Hier ein Minimalbeispiel:

Code:

clc
clear all
close all

zmagall(1:10,1)=[-30.992098;-30.995327;-29.703857;-29.70678;-29.70678;-29.71101;-29.787615;-29.790926;-29.793516;-31.285044];
zmagall(1:10,2)=[-29.623365;-29.621805;-30.781988;-30.781391;-30.781345;-30.4311;-30.467102;-30.467453;-30.46643;-31.08738];
zmagall(1:10,3)=[-36.246845;-36.239227;-36.23095;-36.222393;-36.34329;-36.344997;-36.960873;-36.96164;-36.96128;-36.960228];
inmeter1=[0;0.00678124210042514;0.0135624842008503;0.0203437263012754;0.0271249684017006;0.150543574629438;0.157324816729863;0.164106058830288;0.170887300930714;0.177668543031139]
roomwidth = [0 1 2];
x_int=linspace(-10,10,500);
y_int=x_int;
y_int=y_int(:);
[x,y,z]=griddata(roomwidth,inmeter1,zmagall,x_int,y_int,'natural');
figure('Name','Comparison of Z-Magnitudes in a room','NumberTitle','off');

surf (roomwidth,inmeter1,zmagall);

Funktion ohne Link?

Zu deinem Link.

Code:

shading interp;

Funktion ohne Link?

Lässt die Funktion wesentlich "glatter" erscheinen. Sieht auch super aus. Leider bleiben die Datensätze unberührt.

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 23.01.2015, 10:28 Titel:

mir ist außerdem nicht klar was es bringen soll bei einem x ebreich von 0 bis 2 von -10bis10 zu interpolieren. das geht doch garnicht. da bekommst doch eh nur lauter nans.
_________________

richtig Fragen

donjuan_B

Themenstarter

Forum-Anfänger


	Beiträge: 28

	Anmeldedatum: 22.01.15

	Wohnort: Berlin

	Version: ---

Verfasst am: 05.02.2015, 23:17 Titel:

Danke für den Hinweis. Die Funktion habe ich nun verstanden.
Gelöst habe ich mein Anliegen mit

Code:

shading interp;

Funktion ohne Link?
