| Silent-Storm |
Forum-Newbie
|
 |
Beiträge: 5
|
|
|
|
Anmeldedatum: 17.01.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 05.03.2013, 09:37
Titel: Switch bei rising edge
|
 |
Hallo,
ich habe ein vermutlich einfaches Problem, weiß aber einfach nicht wonach ich suchen soll.
Ich habe einen logischen Vergleich, der unregelmäßig für einen Zeitschritt von 0 auf 1 springt und dann wieder auf 0 geht. Jedes Mal, wenn das passiert, möchte ich das Vorzeichen wechseln.
Also wenn ich vorher +1 habe, soll es bei der rising edge auf -1 springen, wenn ich -1 habe, soll es bei einer rising edge auf +1 springen. Der Wert soll dann bis zur nächsten rising edge gehalten werden.
Wie baue ich mir so eine Schaltung? Meine Suche hat mich bisher auf den Begriff Flipflop geführt, bin ich da in der richtigen Richtung?
Vielen Dank
Silent-Storm
|
|
|
|
|
|
| Tobias.S |
Forum-Anfänger
|
|
Beiträge: 15
|
|
|
|
Anmeldedatum: 15.02.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 13.03.2013, 20:31
Titel:
|
|
Hi,

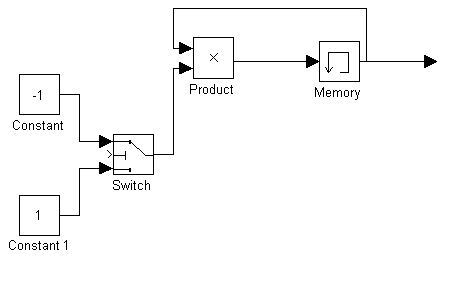

das sollte so gehen. Den Switch steurst du über deinen Detektor
Gruß Tobias
| Beschreibung: |
|
Download |
| Dateiname: |
Unbenannt.PNG |
| Dateigröße: |
5.5 KB |
| Heruntergeladen: |
625 mal |
|
|
|
|
|
|
|
