Switch-Block



logos23
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 03.01.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.02.2011, 10:17     Titel: Switch-Block
  Antworten mit Zitat
Guten Morgen,

ich habe gerade ein sehr einfaches Modell aufgebaut, dass so weit auch funktioniert. Möchte ich aber ein Zwischensignal abgreifen, dann verhält sich das ganz und gar nicht so wie erwartet.

Es handelt sich um einen Boost-Converter. Unteranderem benötige ich für das Modell einen puls-getriggerten Schalter. Und hier beginnt für mich das Fragezeichen immer größer zu werden.

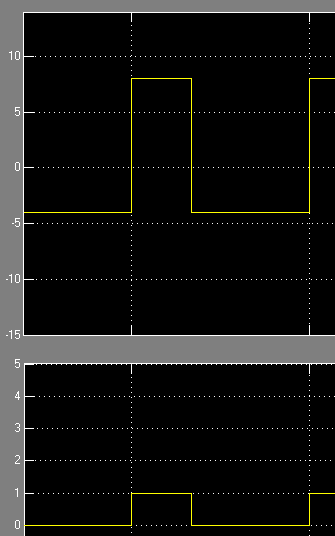

Ich habe zwei Schaltungen simuliert. Einmal mit zwei Konstant(-Spannungs)blöcken, bei denen das Scope auch die Schaltflanken richtig interpretiert und ein Rechtecksignal entsteht.

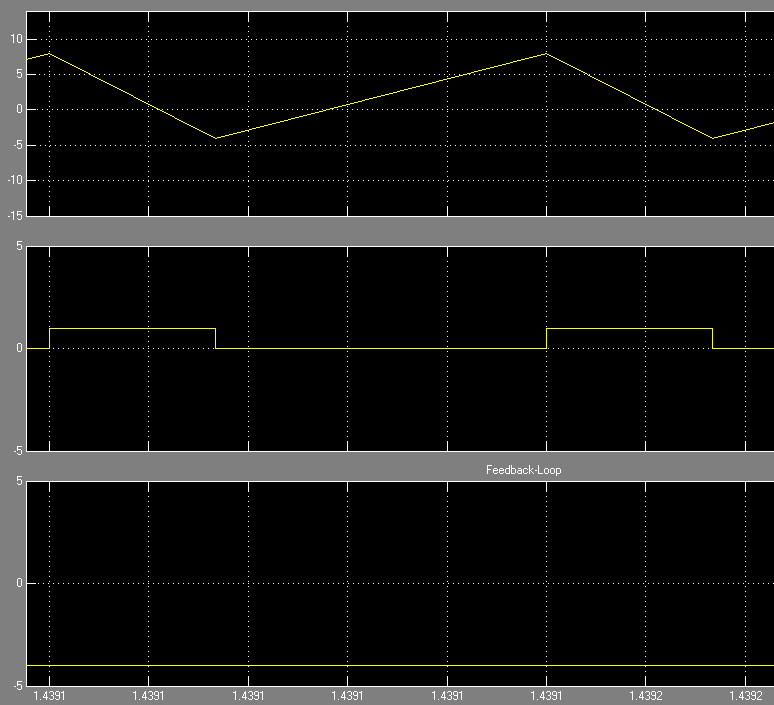

Bei der zweiten "echten" Simulation kommt das 2. Signal aus einer Rückschleife, die im Scope als unterstes Signal dargestellt ist.


Plötzlich ensteht am Schalterausgang ein linear wandernder Signalverlauf, der immer am Ende den eig. Pegel erreicht.

Meine Vermutung lag jetzt an den Solvern, der Versuch aber der unterschiedlichen bot leider keine Abhilfe.

Der Puls Generator läuft mit "Time based" und nutzt die Simulations Zeit als Synch. Rest ist ja im Scope ersichtlich.

MATLAB Version ist R2009b

Ich denke mal das ist ein Anfängerfehler und hoffe mir kann jemand dabei behilflich sein, diesen zu lösen.

Mit freundlichen Grüßen
logos

Scope O.K.png
 Beschreibung:

Download
 Dateiname:  Scope O.K.png
 Dateigröße:  3 KB
 Heruntergeladen:  541 mal
Scope N.O.png
 Beschreibung:

Download
 Dateiname:  Scope N.O.png
 Dateigröße:  7.45 KB
 Heruntergeladen:  541 mal
Schematic O.K.png
 Beschreibung:

Download
 Dateiname:  Schematic O.K.png
 Dateigröße:  2.7 KB
 Heruntergeladen:  554 mal
Schematic N.O.png
 Beschreibung:

Download
 Dateiname:  Schematic N.O.png
 Dateigröße:  2.93 KB
 Heruntergeladen:  591 mal
Private Nachricht senden Benutzer-Profile anzeigen


logos23
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 03.01.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.02.2011, 13:05     Titel:
  Antworten mit Zitat
Da ich am Wochenende das Thema permanent durchgekaut habe und das Resultat stets noch mit Unwissenheit quittiert wird, wäre ich für jeden Anhaltspunkt/Tipp dankbar
Private Nachricht senden Benutzer-Profile anzeigen

_Peter_
Moderator

Moderator


Beiträge: 537
Anmeldedatum: 08.12.10
Wohnort: ---
Version: 7.10, 2010a
     Beitrag Verfasst am: 21.02.2011, 13:21     Titel:
  Antworten mit Zitat
Hallo logos23,
kannst du das Modell(bzw. den nötigen AUszug) vielleicht hochladen, um das "Feedback-Loop" Signal im original zu haben um damit zu testen?
_________________

Gruß
Peter
_________________
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht? Oder der MATLAB Hilfe?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
Private Nachricht senden Benutzer-Profile anzeigen

logos23
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 03.01.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.02.2011, 13:54     Titel:
  Antworten mit Zitat
Guten Tag Peter,

natürlich. Im Anhang findest du das Modell. Wenn du es einmal bei dir testen könntest, wäre ich dir sehr dankbar.

Modell2.mdl
 Beschreibung:

Download
 Dateiname:  Modell2.mdl
 Dateigröße:  29.54 KB
 Heruntergeladen:  499 mal
Private Nachricht senden Benutzer-Profile anzeigen

Lord nibbler

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.02.2011, 14:48     Titel:
  Antworten mit Zitat
Hallo logos,

das liegt an deinem Pulsgenerator im Verhältnis zu der SampleTime.
Die Ausgabe im Scope sind IMMER lineare Interpolationen zwischen den einzelnen Mespunkten. Bei dir sind es jetzt nur sher wenige Samples im Zeitraum eines Pulses, deshalb musst du ein fixed-step-solver wählen mit einer entsprechend kleineren SampleTime dann tuts.

Gruß Lord nibbler

logos23
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 03.01.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.02.2011, 18:49     Titel:
  Antworten mit Zitat
Dank dir!
Bin bei den "Variable Solvern" geblieben, habe aber die min. Time in der Konfiguration auf 1/10 der Einschaltzeit (Tp*PWM/100) eingestellt. Frisst jetzt Zeit, aber für das Verständnis ist das schonmal ein Fortschritt
