Verfasst am: 15.01.2015, 12:46 Titel: Tangente

hallo,

ich habe folgendes Problem, ich soll an eine Messkurve 2 Tangenten anlegen und deren Schnittpunkt berechnen. Folgerndermaßen bin ich bei Matlab bisher vorgegangen:

Code:

data=xlsread('bla.xlsx'); x=data(:,1); f=data(:,2); plot(x,f);
h=5.0; x=0:h:1235; f=@(x)sqrt(x); fdot=@(x)(f(x+h)-f(x))/h; t=@(x,x0)f(x0)+fdot(x0).*(x-x0); x_1=570; x_2=70; xs=(fdot(x_1)*x-1-f(x-1)-fdot(x_2)*x_2+f(x_2))./(fdot(x_1)-fdot(x_2));
figure(1)
clf
hold on
plot(x,f(x),x,t(x,x_1),x,t(x,x_2))
line([xs xs],[0 t(xs,x_1)],'LineStyle','--')
line([0 xs],[t(xs,x_1) t(xs,x_1)],'LineStyle','--')

Funktion ohne Link?

Das anlegen der tangenten klappt dabei wunderbar, allerdings sieht die Kurve dabei irgendwie falsch aus, vergleich der Bilder im Anhang.

Weiß jemand woran das liegen kann und was man eingeben muss damit matlab den Schnittpunkt berechnet und ausgibt?

Hoffe auf eure Hilfe

Lg Sunrain
edit winkow: code umgebung eingefügt


Beschreibung:

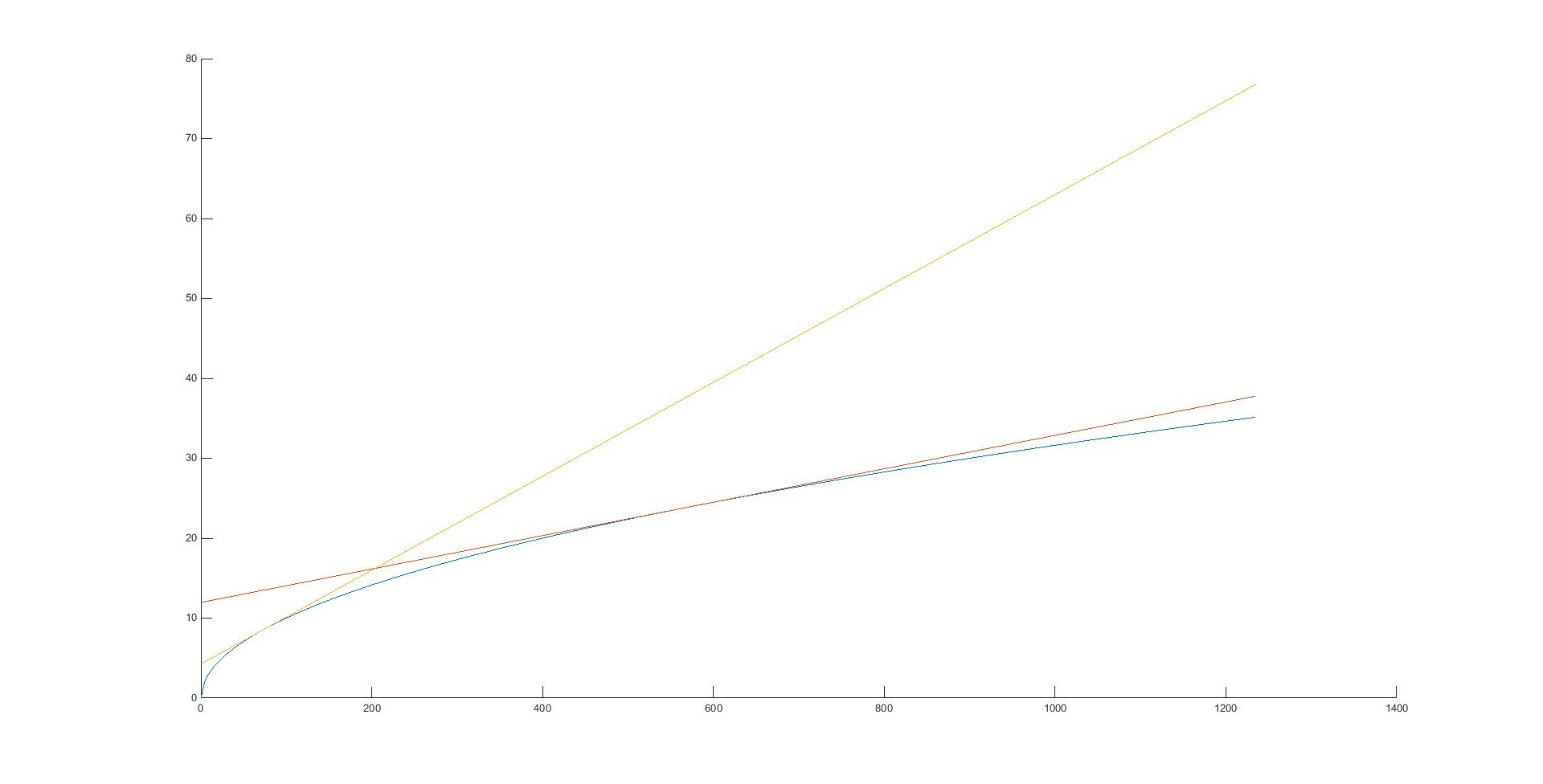

das gibt Matlab mir aus

Download

Dateiname:


Dateigröße:

51.36 KB

Heruntergeladen:

394 mal


Beschreibung:

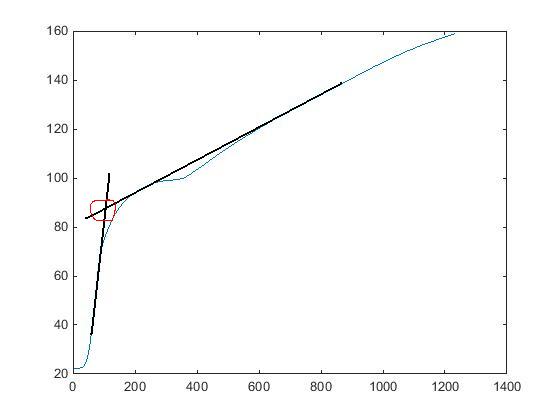

so dachte ich mir das

Download

Dateiname:


Dateigröße:

14.75 KB

Heruntergeladen:

416 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 15.01.2015, 15:10 Titel:

Hallo,

möchtest du jetzt mit den Daten aus der Excel-Tabelle (x, f) arbeiten oder mit den x und f, die du kurz darauf definierst (und somit die Daten aus der Excel-Tabelle überschreibst)?

Grüße,
Harald

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 15.01.2015, 17:35 Titel:

ich übertrage die werte aus der Excel-Tabelle in Matlab

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 15.01.2015, 17:37 Titel:

Hallo,

Ja, du überträgst die Daten in x und f, aber sie werden für die Erstellung der Graphik nicht verwendet, da du x und f nach dem Import überschreibst.

Grüße,
Harald

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 16.01.2015, 13:15 Titel:

jetzt hat das anlegen der beiden Tangenten wunderbar geklappt, allerdings berchnet er nur den dazugehörigen x-Wert des Schnittpunktes, hat jemand eine Idee wie ich auch den y-Wert berechnen lassen kann?

Folgendes hab ich bei Matlab dafür eingegeben:
clear all; clc
h=5;
data=xlsread('Messung 1.xlsx');
x=data(:,1);
f=data(:,2);
figure(2)
plot(x,f);
fdot = diff(f)/h;
t=@(x,x0,x_ind) f(x_ind)+fdot(x_ind).*(x-x0);
x_1=470;
x_2=70;
x_1_ind = x_1/h+1;
x_2_ind = x_2/h+1;
xs=(fdot(x_1_ind)*x_1-f(x_1_ind)-fdot(x_2_ind)*x_2+f(x_2_ind))./(fdot(x_1_ind)-fdot(x_2_ind))
figure(1)
clf
hold on
plot(x,f,x,t(x,x_1,x_1_ind),x,t(x,x_2,x_2_ind))
line([xs xs],[0 t(xs,x_1,x_1_ind)],'LineStyle','--')
line([0 xs],[t(xs,x_1,x_1_ind) t(xs,x_1,x_1_ind)],'LineStyle','--')
hold off

Hoffe jemand weiß eine Antwort darauf, weiß echt nicht weiter

LG Sunrain

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 16.01.2015, 13:19 Titel:

Hallo,

müsste doch reichen, den x-Wert in eine der beiden Tangentengleichungen einzusetzen?

Grüße,
Harald

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 16.01.2015, 13:22 Titel:

Ja das dachte ich auch, aber mein Betreuer für die Bachelorarbeit, hätte halt zu den x-Werten die dazugehörigen y-Werte.
Ist das denn machbar das in die Formel hinzuzufügen?

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 16.01.2015, 13:38 Titel:

Hallo,

Zitat:

Ja das dachte ich auch, aber mein Betreuer für die Bachelorarbeit, hätte halt zu den x-Werten die dazugehörigen y-Werte.

... und durch das Einsetzen bekommst du sie doch?

Grüße,
Harald

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 16.01.2015, 13:45 Titel:

gebe ich den Code von oben ein dann spuckt matlab mir nur die xs-Werte aus, also nur ein Wert.
Die Werte von x und y-Achse sind ja nicht identisch

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 16.01.2015, 14:06 Titel:

Hallo,

deswegen sage ich ja, dass du den x-Wert des Schnittpunkts in die Tangentengleichung (bei dir t) einsetzen sollst.

Grüße,
Harald

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 16.01.2015, 14:09 Titel:

Hää ok...
ich soll das so machen
Schnittpunkt=@(x,x0,x_ind) f(x_ind)+fdot(x_ind).*(x-x0); ???

Aber dann spunkt er ja nicht xs und ys- werte aus oder?

Sunrain

Themenstarter

Forum-Anfänger


	Beiträge: 43

	Anmeldedatum: 08.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 16.01.2015, 14:11 Titel:

hätte das gerne alles als eine Funktion, so das ich die Parameter ändern kann und er automatisch xs un xy ausspuckt

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 16.01.2015, 14:38 Titel:

Hallo,

xs hast du ja schon. Und das in t einsetzen, vermutlich

Code:

ys = t(xs,x_1,x_1_ind);

Funktion ohne Link?

Du brauchst also nur am Ende nur diese oder eine ähnliche Zeile anzufügen.

Grüße,
Harald
