Titel: Tauchspulmotor mit einem Kondensator betreiben
|
 |
| |
 |
 |
Hallo
ich muss einen Tauchspulmotor, der mit einer Spannung von 12V betrieben wird so umgestalten, dass er mit einem Kondensator mit der Anfangsspannung von 12V betrieben werden kann.
Leider habe ich im internet nichts gefunden, wie man das am besten in Simulink simuliert. Vielleicht kann mir ja einer von euch weiterhelfen.
Einen ersten Ansatz habe ich schon, allerdings scheint sich dabei der Kondensator nie ganz zu entladen, da der Strom nicht gegen 0 geht. Dadurch bewegt sich der Motor immer weiter und bleibt nicht stehen.

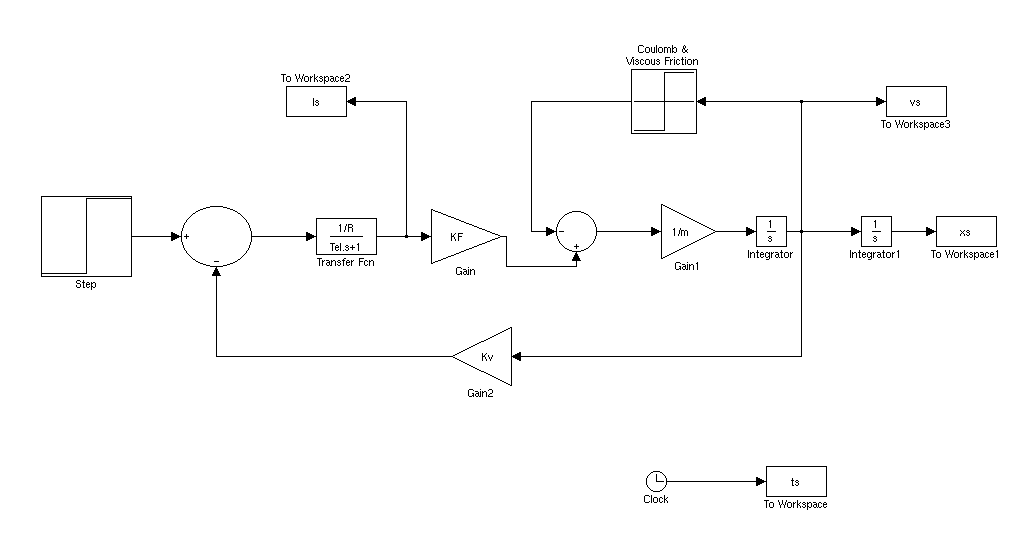

Ich hänge mal mein Ausgangsmodell mit den 12V Spannung und meinen ersten entwurf mit dem Kondensator an.
| Beschreibung: |
|
Download |
| Dateiname: |
tauchspulmotor_mod.mdl |
| Dateigröße: |
28.61 KB |
| Heruntergeladen: |
2123 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
tauchspulmotor_dat.m |
| Dateigröße: |
1.42 KB |
| Heruntergeladen: |
2003 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Tauchspulmotor.png |
| Dateigröße: |
16.21 KB |
| Heruntergeladen: |
2252 mal |
|
|
|
|
|
|
| Tobias.S |
Forum-Anfänger
|
|
Beiträge: 15
|
|
|
|
Anmeldedatum: 15.02.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.02.2013, 03:58
Titel:
|
|
Hi,
ich habe mir dein Modell mal angeschaut. Du hast eine Kapazität von 6.3F eingegeben. Bei einer Spannung von 12V Wolt speicherst du knapp 900J. Dein Strom liegt bei etwa 1A un deine Leistung bei etwa 12W. Du benötigst also rein rechnerisch weit über 90s um den Kondesator zu entladen.
Bist du dir dass du die richtigen Einheiten gewählt hast?
Ich habs mal durchsimuliert und bekomm für t=169s einen Stillstand.
Für v = 0 bekommt man dann noch Schwingungen, aber das liegt am Reibmodell.
Gruß Tobias
|
|
|
|
| Braindead |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 13.01.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.02.2013, 09:16
Titel:
|
|
|
Die Kapazität muss 1,88 mF betragen. Ich hatte den schliesweg in mm angegeben anstatt Meter.
|
|
|
|
| ather |
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 20.12.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.12.2013, 18:58
Titel:
|
|
Hallo Leute könnt ihr mir sagen wie Ihr die Kapazität berechnet habt? wie kommt ihr denn auf 1.88 Farrad???
Wie hoch müsste den die Kapazität sein, damit der Schließweg 5mm überwunden wird?
Gruß
Ather
|
|
|
|
| Braindead |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 13.01.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.12.2013, 19:43
Titel:
|
|
|
durch ausprobieren. Ob man die Kapazität ausrechnen kann weiß ich nicht
|
|
|
|
| Rupert |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 23.05.2014, 11:15
Titel: Feder in dieses Modell einbauen
|
|
Hallo zusammen,

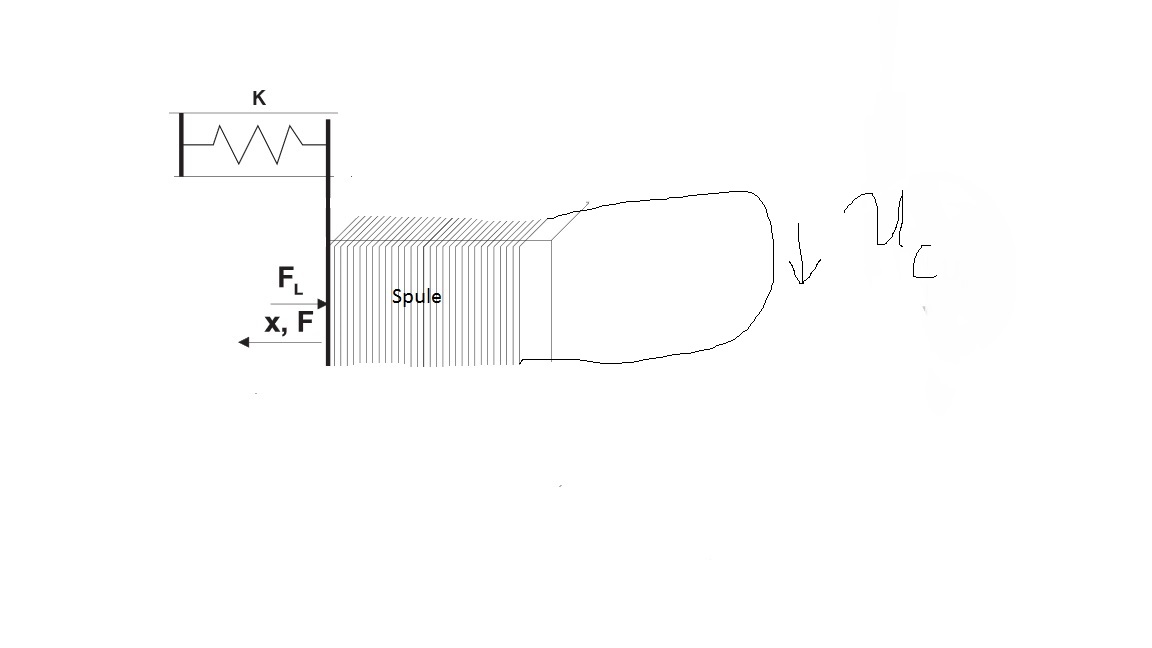

tschuldigung, dass ich dieses alte Thema nochmal aufwärmen muss. Angenommen ich müsste dem oben genannten Modell noch eine Feder lau obiger Abbildung hinzufügen...Wie würde ich das am einfachsten machen?
Ich habe schon einige Variante mit einer Rückkopplung von k ausprobiert, aber keines der damit erzeugten Plots sah mir korrekt aus.
Vielen Dank im Vorraus
Rupert
| Beschreibung: |
|
Download |
| Dateiname: |
Feder.jpg |
| Dateigröße: |
36.94 KB |
| Heruntergeladen: |
1221 mal |
|
|
|
|
| Braindead |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 13.01.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 23.05.2014, 11:27
Titel:
|
|
Hi

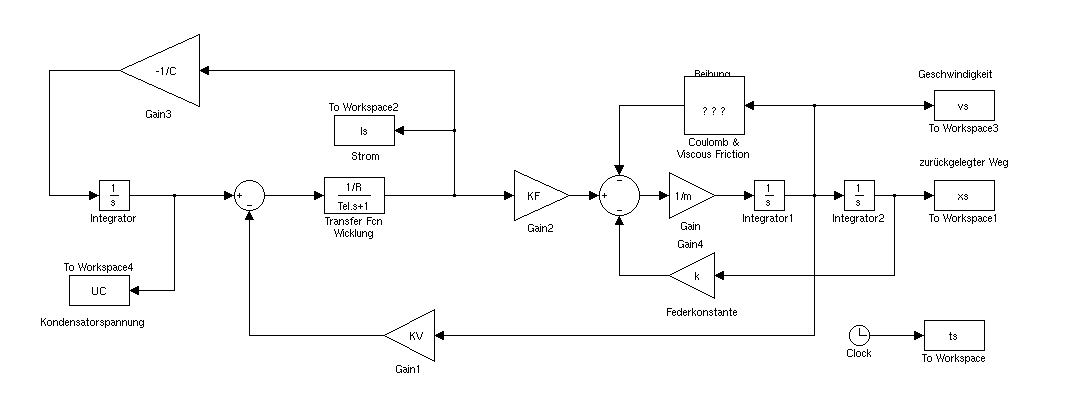

das müsste dann folgendermaßen aussehen.
| Beschreibung: |
|
Download |
| Dateiname: |
feder.png |
| Dateigröße: |
20.34 KB |
| Heruntergeladen: |
1446 mal |
|
|
|
|
| Gast |
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 25.01.2016, 22:52
Titel:
|
|
|
Ich soll den Tauchspulmotor mit einer Lageregelung regeln. hat jemand ne Idee?
|
|
|
|
| shwwolli |
Forum-Newbie
|
|
Beiträge: 1
|
|
|
|
Anmeldedatum: 03.10.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.10.2016, 13:14
Titel:
|
|
Hallo,
ich muss das alte Thema leider wieder herauskramen.
Ich soll die Übertragungsfunktion, sowie die Zeitkonstanten des im ersten Post beschriebenen Blockschaltbild bestimmen.
Hier habe ich allerdings starke Probleme, wg. der Gleitreibung,
bzw. schon allein bei der Umformung in die richtige Form.
Folgendes wird gefordert:
Und so weit komme ich leider nur:
Wäre für jeden kleinen Stupser in die richtige Richtung dankbar.
|
|
|
|
|
|
|
