Titel: Temperatursprünge in Wärmetauschersimulation mit Carnot-To
|
|
|
|
|
Hallo Leute!
Ich habe die Carnot-Toolbox erfolgreich in Matlab eingebunden aber nun habe ich ein Problem und ich hoffe mir kann jemand helfen..
Und zwar geht es um den Wärmetauscher...in dem Modell soll das Wasser auf 130 Grad erwärmt werden....für den Fall, dass weniger Abgas zur Verfügung steht soll ein Teil des Wassers über ein Ventil mit dem kalten Vorlauf gemischt werden...
Also..um weniger Abgas zu Simulieren habe ich ein Ventil eingebaut mit dem ich einfach einen Teil des Massenstroms "umleite"...ich schalte bei 3000 Sekunden auf 50% und bei 7000 Sekunden wieder auf 100%...

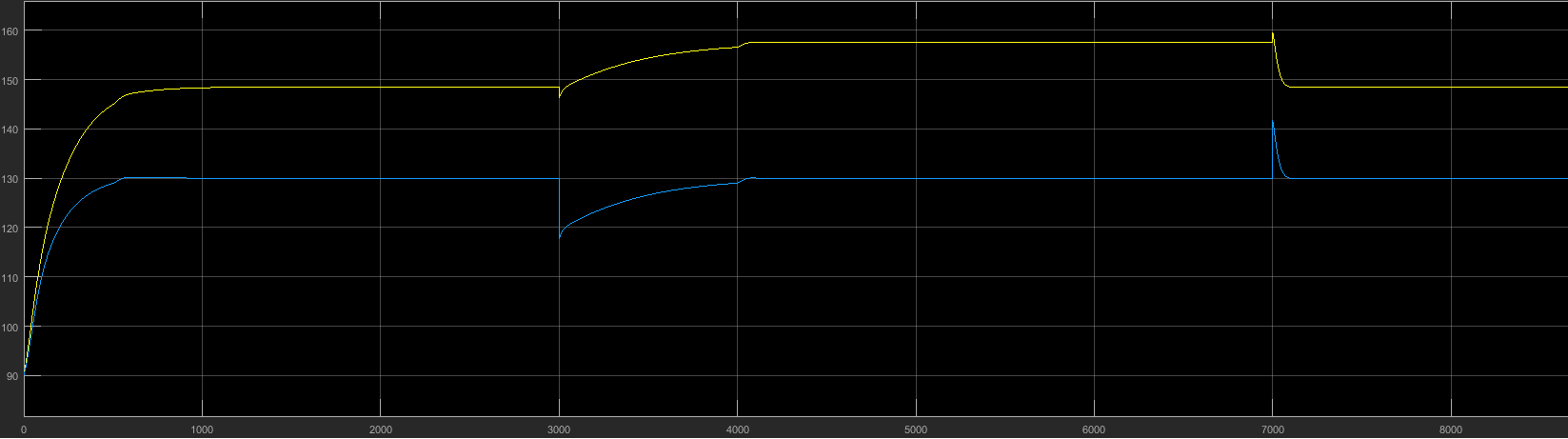

Das Ergebnis sind dann Sprünge in meinen Temperaturverläufen und ich würde gerne verstehen warum, da sich der Wärmetauscher ja langsam abkühlen müsste...

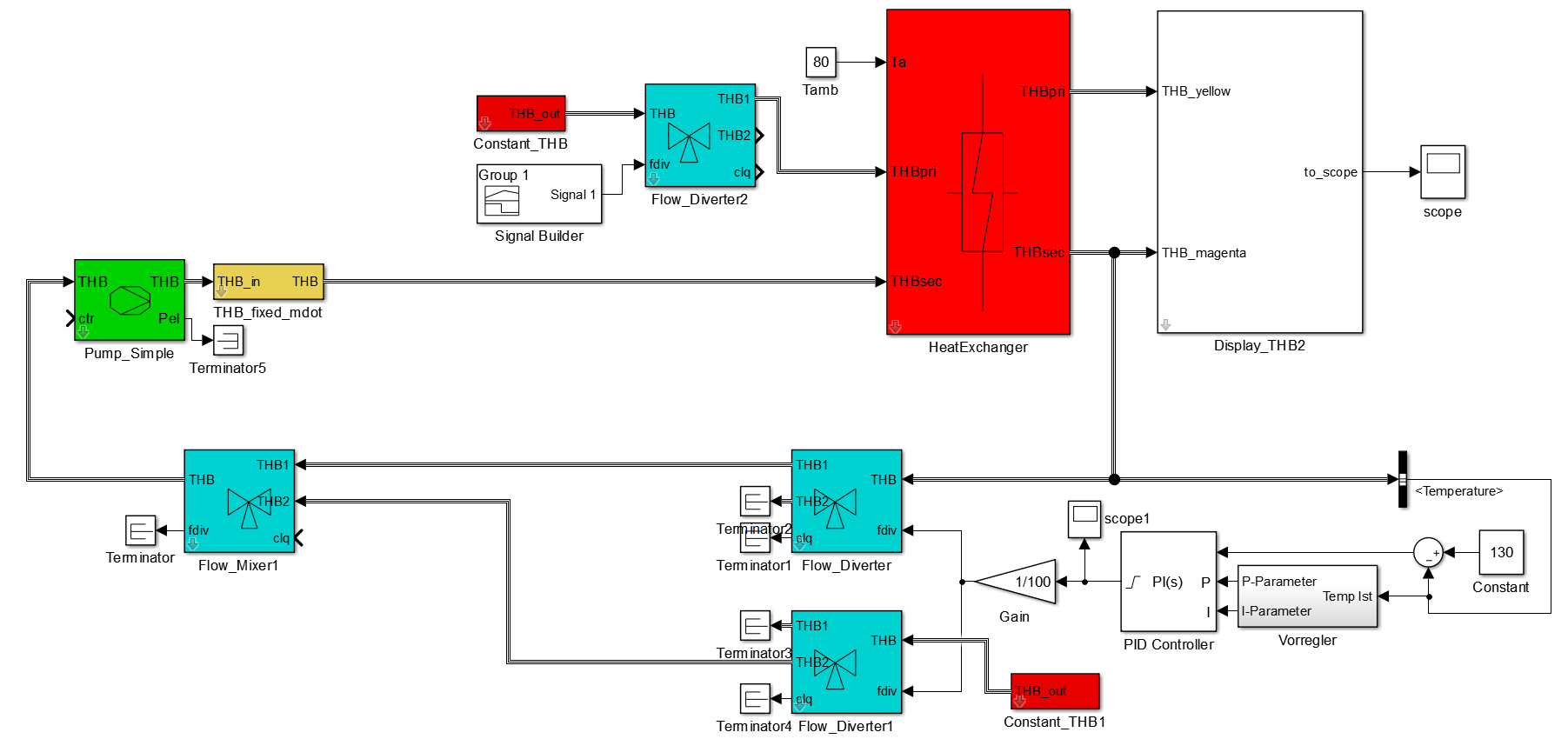

Bilder des Regelkreises und der Temperarturverläufe sind im Anhang
Danke!
Beschreibung: |
|
Download |
Dateiname: |
Regelkreis.PNG |
Dateigröße: |
82.33 KB |
Heruntergeladen: |
439 mal |
Beschreibung: |
|
Download |
Dateiname: |
Temperaturverlauf.PNG |
Dateigröße: |
17.85 KB |
Heruntergeladen: |
406 mal |
|
|
|
|
|
|
|
