Text wird in plot nicht dargestellt!


UserMatlab

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.03.2014, 14:58     Titel: Text wird in plot nicht dargestellt!
  Antworten mit Zitat
Hallo,

ich habe folgendes Problem in Matlab. In meiner Anwendung erstelle ich mit figure ein Fenster. Danach führe ich den plot Befehl aus zur Visualisierung. Zum Schluss möchte ich noch ein paar Informationen (Text) im Fenster anzeigen lassen. Wenn ich figure ausführe und dann den Befehl text, dann wird der Text auch dargestellt. Nach dem Befehl plot wird der Text nicht angezeigt. Wie kann ich trotzdem den Text nach dem plot Befhel anzeigen lassen?


denny
Supporter

Supporter


Beiträge: 3.853
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 13.03.2014, 15:22     Titel:
  Antworten mit Zitat
Hallo

da sollte man das Ersetzen abschalten und zwar mit dem Befehl:
HOLD ON

die Abfolge sollte so in etwa aussehen:
Code:
Private Nachricht senden Benutzer-Profile anzeigen

UserMatlab

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.03.2014, 15:27     Titel: Text wird in plot nicht dargestellt!
  Antworten mit Zitat
Danke für die Hilfe. Leider funktioniert dies bei mir auch nicht. Sobald ich plot ausführe, verschwindet der Text.

denny
Supporter

Supporter


Beiträge: 3.853
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 13.03.2014, 15:37     Titel:
  Antworten mit Zitat
Hallo

ohne Beispiel ist das immer schwer nachvollziehbar, was bei dir nicht funktioniert.
also dann bitte lauffähigen Code posten, wo dieses Verhalten auftritt.
Weitere Vermutung das dein Text außerhalb des Bereich der Axes dargestellt wird, deswegen nicht sichtbar.

ich habe jetzt am folgenden Beispiel ausprobiert, wo das funktioniert.
Code:

figure;
hold on;
text(pi,0,' \leftarrow sin(\pi)','FontSize',18)
plot(0:pi/20:2*pi,sin(0:pi/20:2*pi))

Private Nachricht senden Benutzer-Profile anzeigen

UserMatlab

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.03.2014, 09:54     Titel: Text wird in plot nicht dargestellt!
  Antworten mit Zitat
Es liegt wohl doch daran, dass mein Text außerhalb der Bereiches liegt.

Code:

f= figure;
...
...
hold on;
...
...
plot(time(1:n-1), diff(1:n-1),'--rs','LineWidth',1,...                   'MarkerEdgeColor','k',...
             'MarkerFaceColor','g',...
             'MarkerSize',2);

start_time = time(1);
end_time = time(end);
XTick = linspace(start_time,end_time,12);
XTickLabel = datestr(XTick,'HH:MM:SS.FFF');
%set(gca,'XTick',XTick,'XTickLabel',XTickLabel,'XLim',[XTick(1) XTick(end)],'FontSize',12);

text(0.1,0.1,strcat('Anzahl Frames: ',num2str(num_frames)));

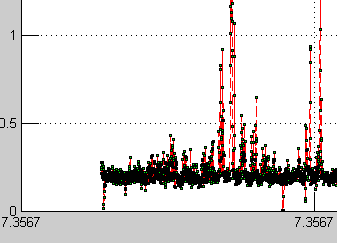

 Beschreibung:

Download
 Dateiname:  Plot.PNG
 Dateigröße:  7.65 KB
 Heruntergeladen:  316 mal

denny
Supporter

Supporter


Beiträge: 3.853
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 14.03.2014, 10:02     Titel:
  Antworten mit Zitat
Was willst du denn mit TEXT darstellen?
Soll dieser Text Axes beschreiben? Wäre in so einem Fall XLABEL oder YLABEL nicht besser?
Private Nachricht senden Benutzer-Profile anzeigen

UserMatlab

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.03.2014, 10:18     Titel: Text wird in plot nicht dargestellt!
  Antworten mit Zitat
Es handelt sich hierbei um zusätzliche Informationen, die ich in Form eines Textes darstellen möchte. Dieser Text soll keine Axes beschreiben.

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 14.03.2014, 10:29     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Es liegt wohl doch daran, dass mein Text außerhalb der Bereiches liegt.

Dann gibt doch Koordinaten an, die innerhalb des Bereichs liegen?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen
