Verfasst am: 18.06.2014, 13:01 Titel: Textboxen in einer Linie mit Titel

Hallo,

ich habe Figuren mit Titel und Textboxen. Der Titel ist ja per default immer knapp oberhalb der Figur. Nun brauche ich oben links und rechts noch eine Textbox. Wie kann ich machen dass der vertikale Abstand zwischen Textbox und oberem Bildrand gleich gross ist wie zwischen Titel und Bildrand ? Also dass es aussieht als wären Text und Titel in einer Linie. Ich gebe die Position der Textboxen im moment mit annotation an, das sieht dann folgendermassen aus :

Code:

annotation('textbox',[0.876 0.726190476190478 0.0597142857142857 0.0714285714285731],'String',{'E'},'FitBoxToText','off','Edgecolor','none');

Funktion ohne Link?

Nun dachte ich mir mit get(title,'Position') könnte ich die Position des Titels auslesen und die dann entsprechend bei den Textboxen einfügen. Leider gibt get(title,'Position') Werte im Tausender Bereich aus, während die Positionen der Textbox zwischen 0 und 1 sein müssen. Ich nehme mal an es ist eine andere Normierung..

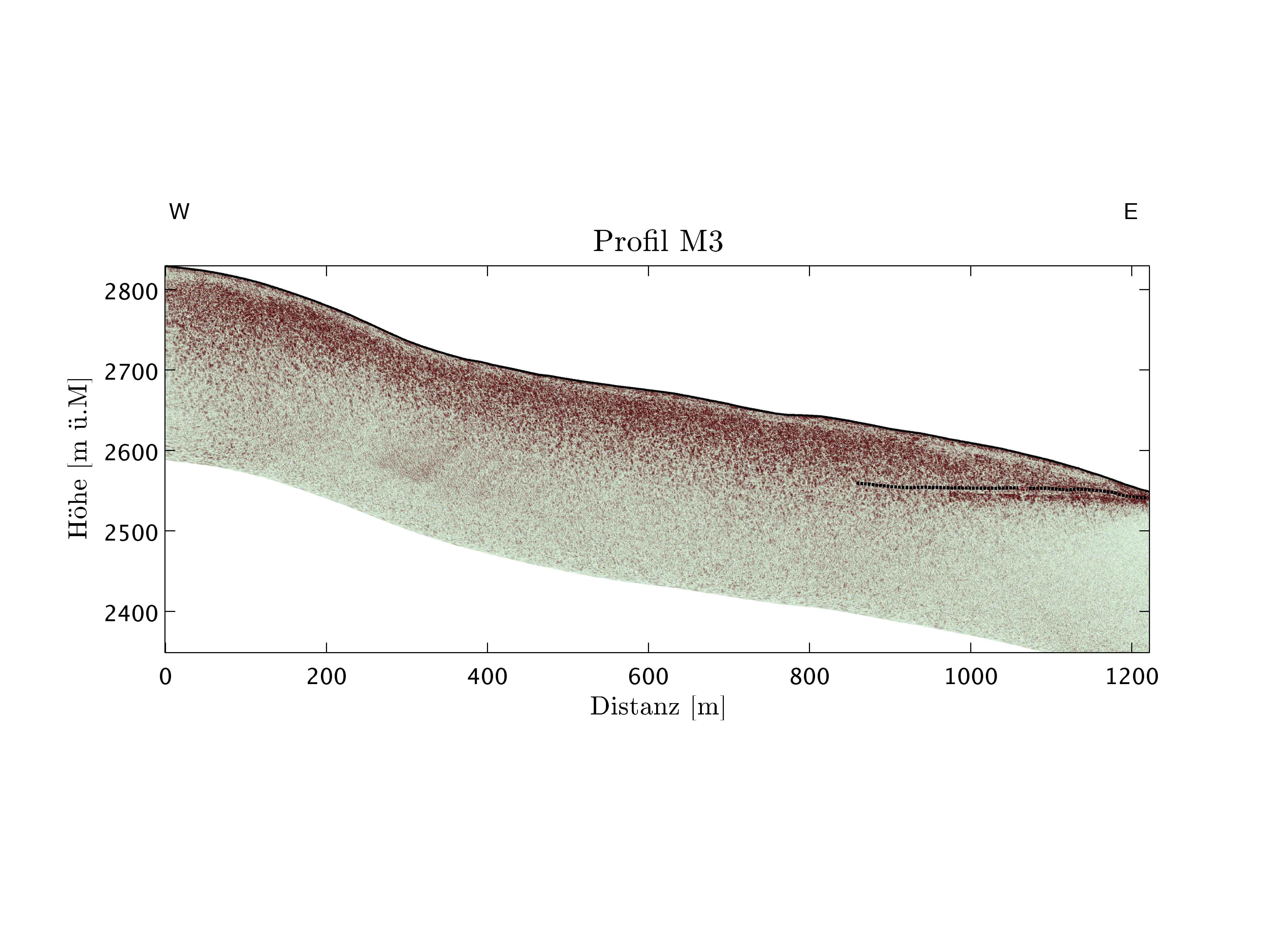

Im Anhang ein Bild wie meine Plots aussehen. Und da sieht man eben, dass W und E nicht auf der gleichen Höhe sind wie der Titel Profil M3.

Vielen Dank schonmal Smile


Beschreibung:

Download

Dateiname:


Dateigröße:

4.34 MB

Heruntergeladen:

424 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 18.06.2014, 13:42 Titel:

Hallo,

immer als Parameter-Wert - Paar

Code:

(..., 'Units', 'normalized')

Funktion ohne Link?

einfügen, dann sollte die Skala einheitlich [0, 1] sein.

Grüße,
Harald

uetlichen

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 18.06.14

	Wohnort: ---

	Version: ---

Verfasst am: 18.06.2014, 14:05 Titel:

ja das dachte ich mir zwischenzeitlich auch schon mal...

aber bei get(title, 'Position') kann ich das ja nicht angeben..
also momentan sieht mein Code dann folgendermassen aus :

Code:

tit = title(sprintf('Profil M%d',n),'fontsize',14,'interpreter','Latex','Units','normalized');
P =get(tit,'Position')

Funktion ohne Link?

das ergibt
P = 0.4954 1.0117 0
Was bedeuten denn die verschiedenen Werte ? Ich dachte mir der erste wäre vmtl der benötigte Wert da der als einziger tatsächlich zwichen 0 und 1 liegt.. stimmt aber nicht...

aber danke schon mal für den Ansatz
Célia

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 18.06.2014, 15:35 Titel:

Hallo,

Zitat:

Was bedeuten denn die verschiedenen Werte ?

Es sollte ein Vektor der Länge 4 sein mit
[Einrücken von links, Einrücken von unten, Breite, Höhe]

Was du brauchst, ist also vor allem das zweite Element.

Grüße,
Harald

uetlichen

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 18.06.14

	Wohnort: ---

	Version: ---

Verfasst am: 19.06.2014, 06:35 Titel:

jep, das dachte ich auch dass es ein Vektor der Länge 4 sein muss, schliesslich wird auch ein solcher eingegeben bei Annotation.. ich bekommen mit

Code:

tit = title(sprintf('Profil M%d',n),'fontsize',14,'interpreter','Latex','Units','normalized');
P =get(tit,'Position')

Funktion ohne Link?

aber nur den vorher geposteten 3er Vektor als Output Crying or Very sad

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.06.2014, 09:05 Titel:

Hallo,

pardon - es ist x-, y- und z-Wert der Position des Texts.

Grüße,
Harald

P.S.: benennst du deine Variablen gerne noch weiblichen Körperteilen? Laughing

uetlichen

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 18.06.14

	Wohnort: ---

	Version: ---

Verfasst am: 23.06.2014, 09:05 Titel:

)))) die variable title war eben leider schon weg Smile

))

aber für den z-Wert bekomme bekomme ich ja 0. und wenn die Textbox ca. richtig platziert wäre bei einem der Profile ist es 0.77. Aber ich habe eh gerade herausgefunden dass die Textboxen wieder verschoben werden wenn ich das Bild als .jpg printen lasse... Es bräuchte also glaube ich eh einn anderen Ansatz.

lG
Célia
