Tiefpassfilterung eines Spannungs-Dehnungs-Diagramms |
|
| mlmac |
Forum-Newbie
|
 |
Beiträge: 2
|
|
|
|
Anmeldedatum: 07.09.20
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 07.09.2020, 15:02
Titel: Tiefpassfilterung eines Spannungs-Dehnungs-Diagramms
|
 |
Hallo Zusammen,

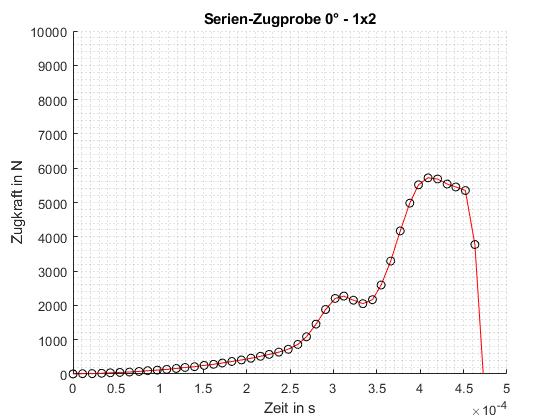

ich habe im Zuge eines hochdynamischen Zugversuchs (2,5 m/s) Folgende Spannungs-Dehnungs_Kurve aus meinen Messwerten generiert. Deutlich zu sehen ist eine Schwingung im Signal, welche ich gerne filtern möchte.
Hierfür muss benötige ich ja das Frequenzspektrum des Signals, welches ich durch eine Fourier-Transformation bekommen müsste.
1. Frage, wie generiere ich das Frequenzspektrum aus meinen Messdaten (Kraft-Zeit)?
2. Wie binde ich das dann in die Tiefpassfilterung ein?
ich bin über jede Hilfe dankbar
| Beschreibung: |

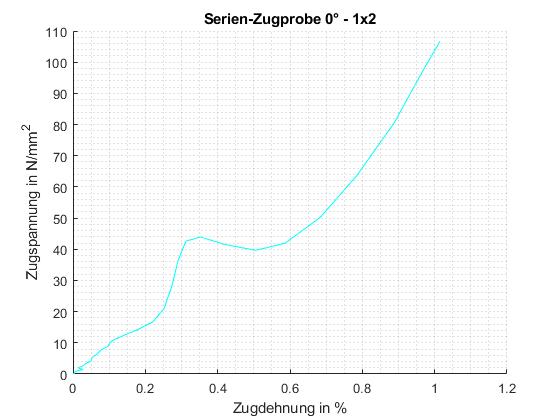

| Spannungs-Dehnungs-Diagramm |
|
Download |
| Dateiname: |
2.jpg |
| Dateigröße: |
36.8 KB |
| Heruntergeladen: |
194 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
1.jpg |
| Dateigröße: |
41.87 KB |
| Heruntergeladen: |
185 mal |
|
|
|
|
|
|
| mlmac |
Themenstarter
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 07.09.20
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.09.2020, 14:07
Titel: Update
|
|
| |
 |
 |
ich habe jetz mit einem Skriptansatz aus dem Forum gearbeitet:
fs = 10000; % Sample frequency (Hz)
fn = fs/2; % Nyquistfrequenz
t=Zeit8; % Time vector
x=Zugkraft8;
m =length(x); % Window length
n = pow2(nextpow2(m)-1); % gewünschte FFT-Länge (n=2^x,)
y=fft(x,n);
df = fs/n; % diskrete Frequenzschrittweite = Auflösung des Spektrums
f = 0:df:fn; % Frequenzvektor in Hz nur positiver Freq.-bereich
% Nun nur den positiven Frequenzbereich verwenden, Betrag bilden und Magnitude richtig skalieren
k = (n/2) + 1;
% Betrag - nur positives Freq.spektrum
Fy_pos0 = abs(y(1:k));
% Skalierung
mag = [Fy_pos0(1)/n ;Fy_pos0(2:k-1)/(n/2);Fy_pos0(k)/n];
% Umrechnung in dB falls erwünscht
mag_dB = 20*log10(mag + eps); % eps = kleine Konstante zur Vermeidung von log(0)
[wert, index] = sort(mag,'descend'); % Amplitude sortiert, beginnend mit der Höchsten
freq_sort = f(index); % hier steht nun in z.B. freq_sort(1) die Frequenz, welche die höchste Amplitude hat

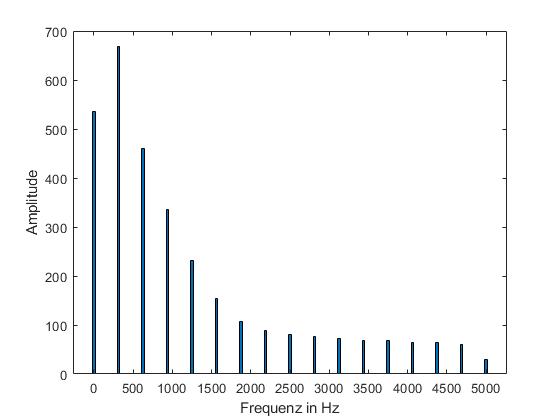

damit bekomme ich folgendes Frequenzspektrum.

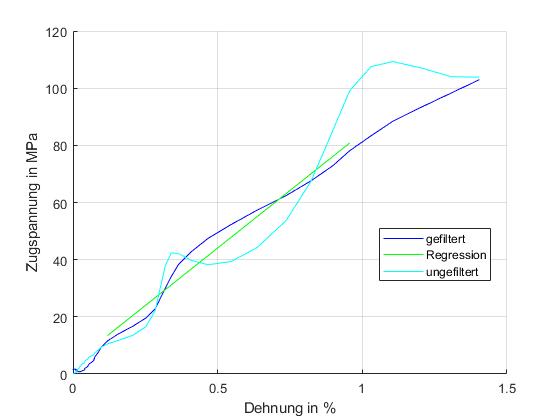

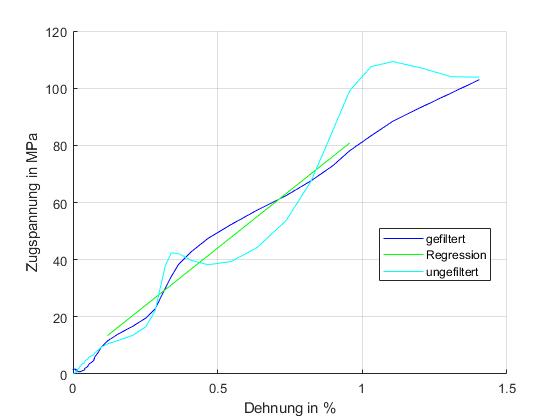

mit folgenden Ausdruck möchte ich nun das Signal Filtern:
lowpass(x,312.5,fs)
schaut soweit erstmal ok aus. Jedoch ist dann die Steigung der linearen Regression dennoch zu flach und ich habe das Gefühl, dass die Filterunf fehlerhaft ist.
| Beschreibung: |
|
Download |
| Dateiname: |
lowpass_spannung_zeit_Probe8_v2.jpg |
| Dateigröße: |
20.54 KB |
| Heruntergeladen: |
144 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Frequenzspektrum_Probe8.jpg |
| Dateigröße: |
19.72 KB |
| Heruntergeladen: |
162 mal |
|
|
|
|
|
|
|
