Timer in Simulink


Darkfirefighter
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 09.06.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.06.2011, 20:21     Titel: Timer in Simulink
  Antworten mit Zitat
Hallo zusammen,

ich versuche gerade verzweifelt einen Timer in Simulink zu bauen, der mir einen Eingang für 0.15s auf 0 setzt.
Bisher habe ich es mit einem Counter gelöst, der bei einer Fixed Step Size von 0.001 bis 149 zählt und wenn ich den Ausgang des Counters mit 0 vergleiche bekomme ich somit alle 0.15 Sekunden eine steigende Flanke, die ich wiederum mit dem "Detect Rise Positive" registriere. Ausgehend von dieser Erkennung betätige ich einen Schalter, der zwischen dem normalen Wert und einer konstanten 0 hin und her schaltet.
Leider ist das recht unflexibel und funktioniert bei einer anderen Schrittweite schon nicht mehr.

Gibt es eine einfachere Möglichkeit einen Timer zu realisieren, der unabhängig von der Fixed Step Size ist und sich auch zurücksetzen lässt?
Ich habe in einem älteren Beitrag diesen Link http://www.mathworks.com/matlabcentral/fileexchange/5761 gefunden aber leider ist mir nicht ganz klar, wie ich damit nun einen Timer realisieren kann, der genau die 0.15s läuft.

Hoffe ihr könnt mir helfen Smile

Grüße
Mathias
Private Nachricht senden Benutzer-Profile anzeigen


Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.06.2011, 14:21     Titel:
  Antworten mit Zitat

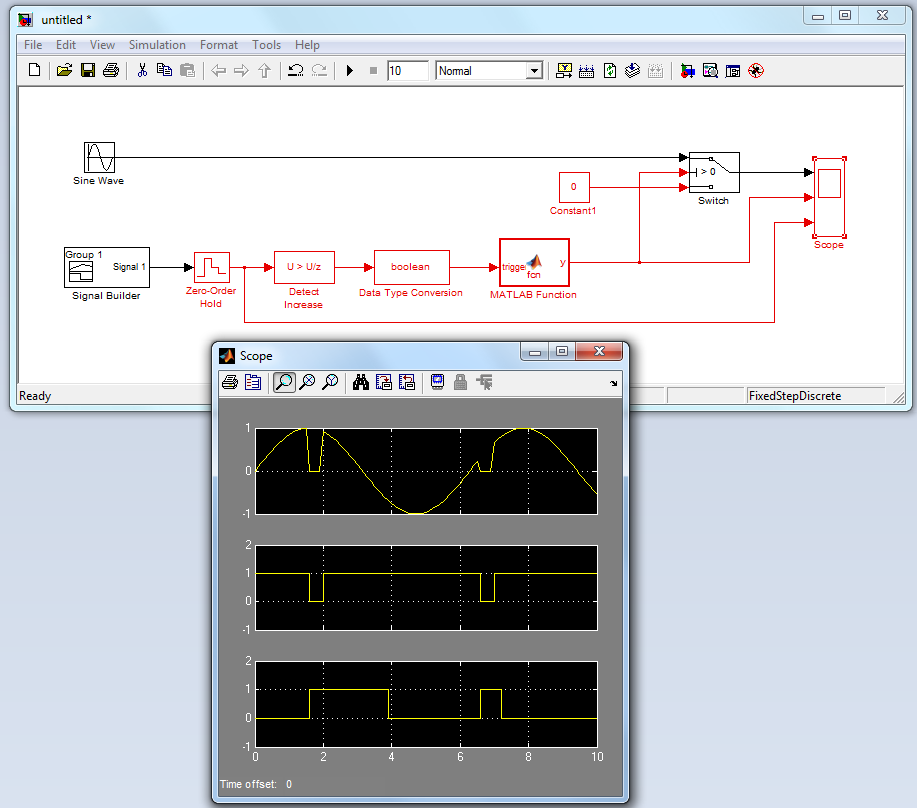

Mögliche Lösung wäre mit Stateflow oder über Embedded MATLAB block, s.u.. Es aber funktioniert *nur* mit dem FixedStep Solver! Dann wird der Embedded MATLAB Block immer mit der Rate evaluiert und dort wir die Zeit berechnen - hier als 5x Rate für die "Pause" im Signal.

Code:
function y = fcn(trigger)
%#eml
persistent cnt;
persistent last;

if isempty(cnt)
    cnt = 0;
end

if isempty(last)
    last = false;
end

if(cnt > 0) || ((last == false && trigger == true))
    cnt = cnt + 1;
    if(cnt >= 5)   %% pulse length
        cnt = 0;
        y = 1;
    else
        y = 0;
    end
else
    y = 1;
end

last = trigger;




 Beschreibung:

Download
 Dateiname:  break.png
 Dateigröße:  76.44 KB
 Heruntergeladen:  763 mal
