Verfasst am: 20.08.2015, 11:41 Titel: Titel fehlt beim Speichern der Grafik in einer GUI

Hallo,

habe mal wieder ein kleines Problem.

Ich habe eine "Save Graph" Button in meiner GUI, dieser Button speichert mir die Grafik (Axes) die dort vorhanden ist.

Das Speichern funktioniert auch ohne Probleme nur wird der Titel nicht mit gespeichert.

Der Code zu diesem "Save Graph" Button:

Code:

function [] = SaveGraphButton()

data = get(gcf,'UserData');
guiHandle = findobj(0,'name','Brushless DC Machine: Plot Results');
handles = guidata(guiHandle);
FindAxes = handles.axes1;

f = figure('visible','off');
f_copy = axes;
copyobj(allchild(FindAxes),f_copy);
colorbar
grid on
[filename,pathname] = uiputfile({'*.jpg;*.tif;*.png;*.gif;*.fig','All Image Files';...
'*.*','All Files' },'Save Image');
saveas(f,[pathname,filename],'jpg');
close(figure)

Funktion ohne Link?

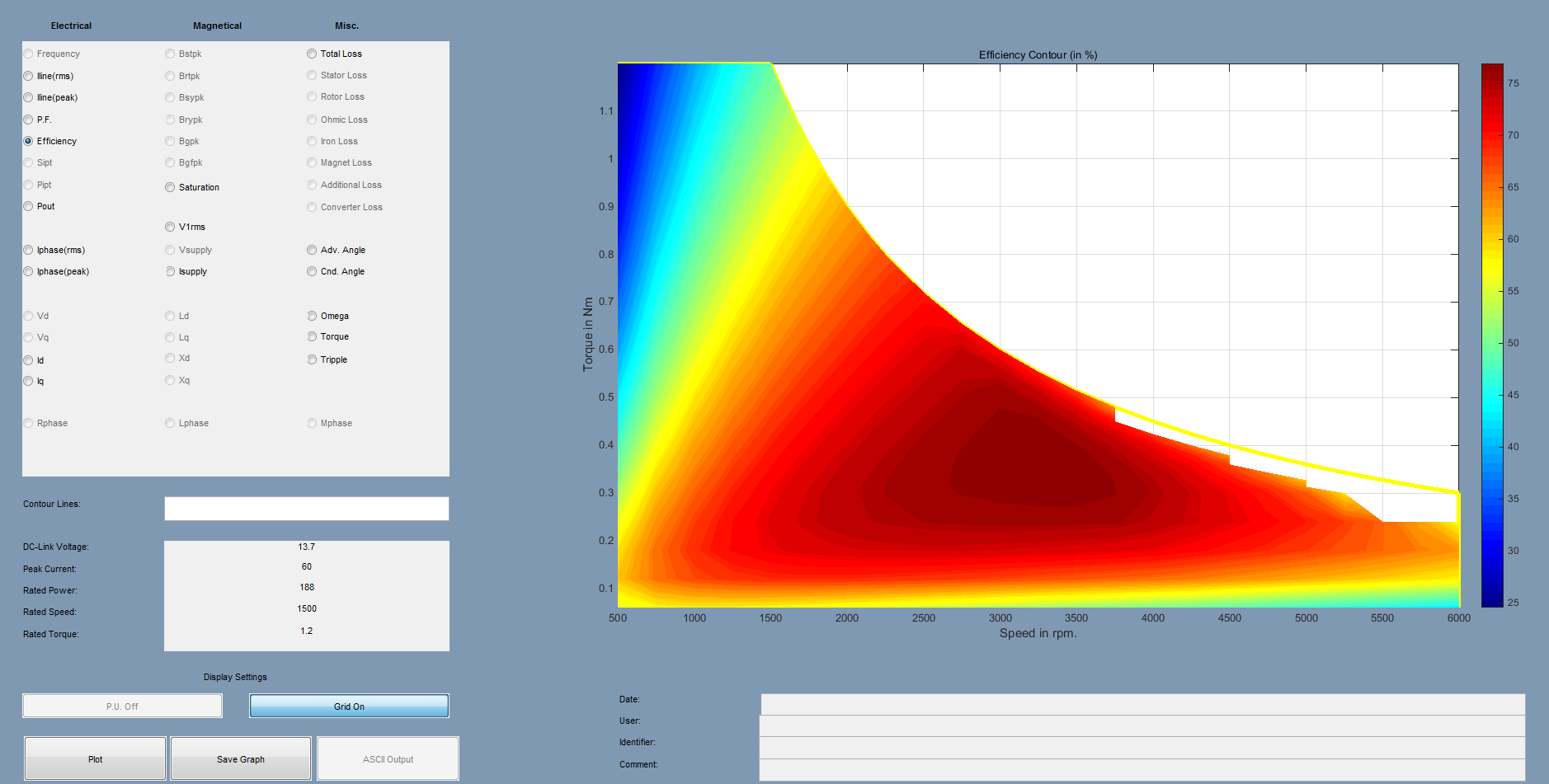

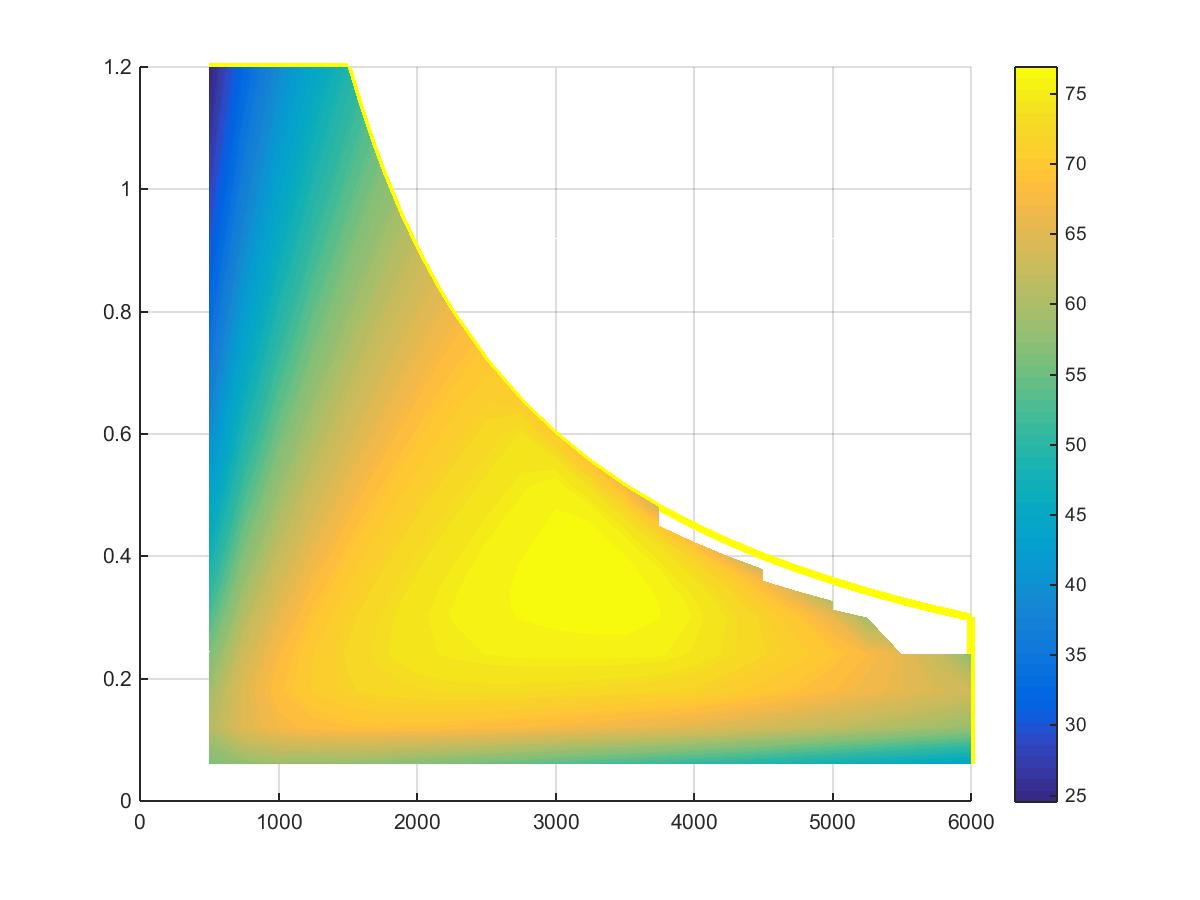

Im Anhang findet ihr auch ein Screenshot der GUI und das gespeicherte Bild.

(Vielleicht kann mir bitte auch jemand erklären warum sich das Farbschema ändert)

Ich danke euch im Voraus.


Beschreibung:

Download

Dateiname:


Dateigröße:

53.22 KB

Heruntergeladen:

333 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

132.57 KB

Heruntergeladen:

297 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 20.08.2015, 13:24 Titel:

Hallo,

lass dir doch mal die zweite Figure anzeigen, damit du siehst, ob das Problem beim Speichern oder beim Kopieren ist.

Ich würde mal vermuten, dass der Titel in der Figure aufgehängt ist, nicht in dem Koordinatensystem, und damit nicht mitkopiert wird. Was spricht dagegen, den Titel "manuell" nachzutragen?

Warum sich die Colormap ändert, ist mir nicht klar. Auch hier siehe die Empfehlung am Anfang. Und auch hier sollte sich das nachträglich anpassen lassen.

Grüße,
Harald

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 21.08.2015, 13:55 Titel:

Hallo,

danke für die schnelle Antwort.

Also in der Figure (Kopie) fehlt der Titel, so wie die Beschriftung der X und Y-Achse.

Wie in der Angehängten Grafik (erster Post) (GUI) zu sehen ist, habe ich für jede Größe eine "Checkbox", sobald eine Checkbox ausgewählt ist wird der dazu gehörige Code (Plot) ausgeführt.
Sprich ich trage ja für jeden plot Titel und co. "manuell" ein.

Beispiel eines Plot-Codes:

Code:

if EfficiencyZ
plot(NDEMary, TDEMary, 'y', 'LineWidth', 4)
xlabel('Speed in rpm.')
ylabel('Torque in Nm')
if GridOnOff
grid on
else
grid off
end
hold on
if isempty(ContourLines)
contourf(rot90(SpeedColumn), rot90(TorqueRow), rot90(EfficiencyMTX),100,'LineColor','none');
else
contourf(rot90(SpeedColumn), rot90(TorqueRow), rot90(EfficiencyMTX),...
ContourLines,'LineColor','none');
end
title('Efficiency Contour (in %)')
colorbar; datacursormode on;
hold off
end

Funktion ohne Link?

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 21.08.2015, 14:17 Titel:

Hallo,

habe es hinbekommen.

Code:

function [] = SaveGraphButton()

data = get(gcf,'UserData');
guiHandle = findobj(0,'name','Brushless DC Machine: Plot Results');
handles = guidata(guiHandle);
FindAxes = handles.axes1;
TitleCopy = get(gca, 'Title');
TitleString = get(TitleCopy,'String');
XlabelCopy = get(gca,'xlabel');
XlabelString = get(XlabelCopy,'String');
YlabelCopy = get(gca,'ylabel');
YlabelString = get(YlabelCopy,'String');

f = figure('visible','off');
f_copy = axes;
copyobj(allchild(FindAxes),f_copy);
title(TitleString);
xlabel(XlabelString);
ylabel(YlabelString),

colorbar
grid on
[filename,pathname] = uiputfile({'*.jpg;*.tif;*.png;*.gif;*.fig','All Image Files';...
'*.*','All Files' },'Save Image');
saveas(f,[pathname,filename],'jpg');
close(figure)

Funktion ohne Link?

Vielleicht gibt es ja eine elegantere Lösung.

Edit:

Jetzt funktioniert das zwar, aber wenn ich jetzt vom einen Plot in den anderen springe, kapiert er das nicht ganz mit der "colorbar", sprich er behält die Skalierung des vorherigen Plots. Erst wenn ich das zweite mal dann auf Plot drücke dann wird mir die richtige "colorbar" angezeigt....

Edit (2):

Sorry, mein Fehler.... hatte ein "hold off" auskommentiert.... Ursache für das obige Problem.

Edit (3):

Und für das Problem mit der sich verändernden colormap:

Code:

colormap jet;

Funktion ohne Link?

in diesem Fall ist "jet" das von mir gewünschte Farbschema.
