Verfasst am: 02.03.2016, 11:09 Titel: ToolbarIcons in axes darstellen

Hallo goMatlab Forum,

beim Starten meiner GUI rufe ich eine axes CreateFcn auf, welche wie folgt aussieht.

Code:

% initial Plot on Signalviewer startup - show some Informations
function PlotInit_CreateFcn(hObject, ~)
% Init graph
handles.Data.hLineS = plot(hObject,1:10,ones(1,10),...
1:10,ones(1,10),...
1:10,ones(1,10),...
1:10,ones(1,10));

% axis limits
axis(hObject,[1 10 0 1])

% hide signals
set(handles.Data.hLineS(1),'Visible','off')
set(handles.Data.hLineS(2),'Visible','off')
set(handles.Data.hLineS(3),'Visible','off')
set(handles.Data.hLineS(4),'Visible','off')

% show information
info = sprintf(['Information:\n\n' ...
' - Signal(e) in Signalliste 1 laden\n'...
' - Signalliste 1/2 leeren\n'...
' - Signalreihenfolge ändern bzw. Signal 1 oder 2 ausblenden\n'...
' - Zeige Dualcursor\n'...
' - Maximum Peaks darstellen\n'...
' - Minimum Peaks darstellen\n Ein Peak kann in der Tabelle angeklickt werden und erhält dann im Plot ein Datalabel \n']);

handles.Data.hInfoText = text(2,0.7,info,...
'Tag','InfoText',...
'FontSize',12,...
'FontWeight','bold',...
'Color',handles.Color.FontColor,...
'BackgroundColor',handles.Color.BackgroundGrey);

end

Funktion ohne Link?

Nun würde ich gern links neben den Trennzeichen "-" das jeweilige Icon (16x16x3 double) darstellen. Es soll also eine Art Legende zusehen sein, welche kurz die Funktion einiger Buttons erklärt. Allerdings fehlt mir momentan eine Idee wie ich es umsetzen kann. Notlösung wäre sonst uicontrol Buttons zu erstellen, die jedoch ohne Funktion sind und später ausgeblendet werden. Aber evtl. gibt es ja auch eine Lösung, wodurch ich nur die Icons plotten muss.

Wäre super wenn mir jemand einen Tipp geben kann!

Vielen Dank und Gruß

DSP


Beschreibung:

Download

Dateiname:


Dateigröße:

116.61 KB

Heruntergeladen:

260 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 02.03.2016, 12:09 Titel: Re: ToolbarIcons in axes darstellen

Hallo DSP,

Ich verstehe noch nicht, wo Du die Icons darstellen möchtest. Hilft der gezeigte Code da weiter? Was bedeutet "eine Art Legende"?
Icons kannst per image Befehl anzeigen lassen.

Gruß, Jan

DSP

Themenstarter

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 02.03.2016, 12:26 Titel:

Hallo Jan,

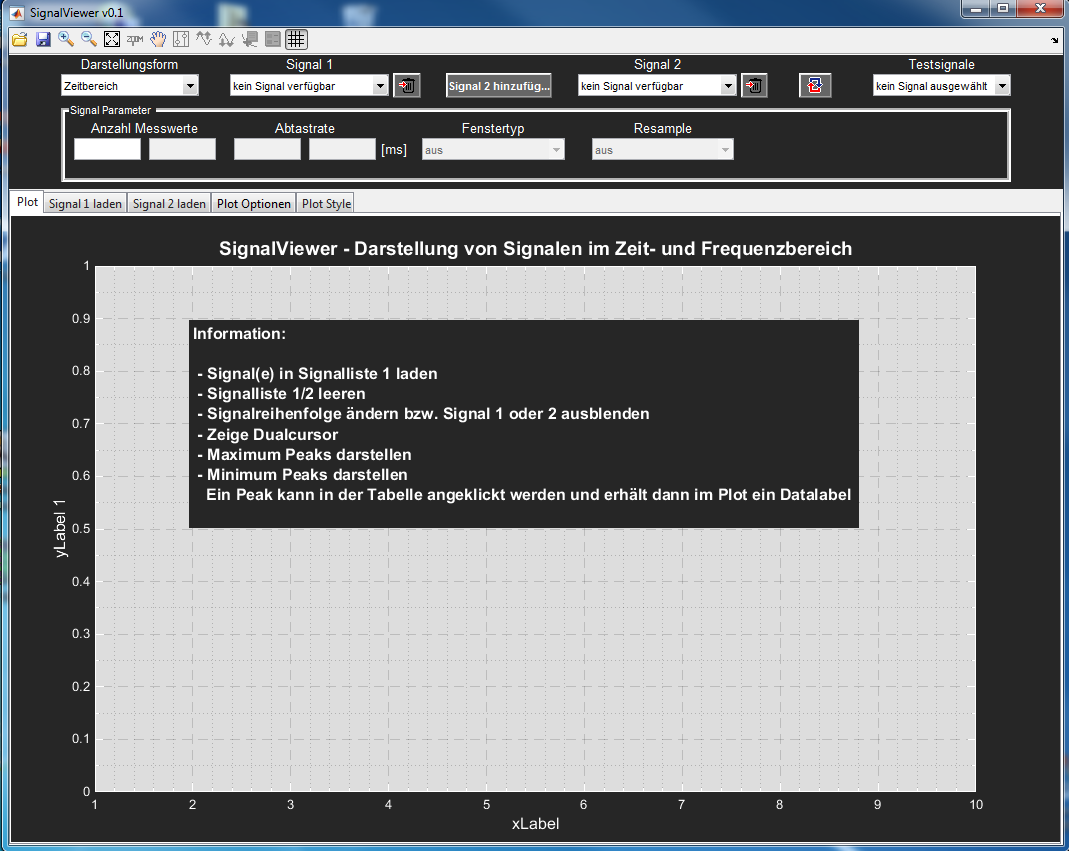

in der GUI werden die ToolbarIcons geladen und dann die Toolbar erzeugt (siehe Screenshot):

Code:

% load toolbar icons
handles.ToolbarIcons = struct2cell(load('ToolbarIcons.mat'));

...

% create toolbar
handles.Toolbar = uitoolbar(...');
% ToolbarIcon 1 = gelbes Ordner Symbol
handles.OpenFile = uipushtool(...
'Parent',handles.Toolbar,...
'CData',handles.ToolbarIcons{1,1}{1,1},...
...);

...

Funktion ohne Link?

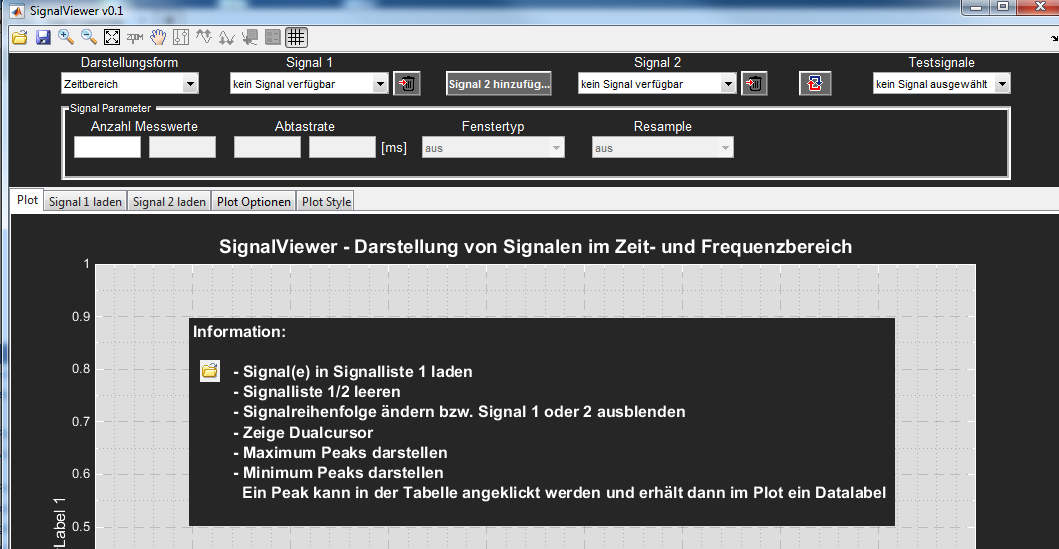

handles.OpenFile.CData enthält das Icon als 16x16x3 double Matrix welches nun links neben diesem Text dargestellt werden soll:

Code:

ToolbarIcons{1,1}{1,1} ' - Signal(e) in Signalliste 1 laden\n'

Funktion ohne Link?

Entsprechend für die folgenden Textzeilen welche hier

Code:

% show information
info = ...

Funktion ohne Link?

mit einem - beginnen, soll auf dieser Höhe links daneben das jeweils dazu passend Icon zu sehen sein.

Ist es jetzt verständlich?

Gruß DSP


Beschreibung:

Download

Dateiname:


Dateigröße:

78.15 KB

Heruntergeladen:

254 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 02.03.2016, 15:43 Titel:

Hallo DSP,

Du könntest den Text als HTML schreiben und so einfach formatieren. Die Anzeige erfolgt dann z.B. mit http://undocumentedmatlab.com/blog/rich-matlab-editbox-contents oder http://undocumentedmatlab.com/blog/gui-integrated-html-panel.

Die Icons per image zu setzen funktioniert zwar auch, aber die Positionierung ist eine arge Pfriemelei.

Gruß, Jan

DSP

Themenstarter

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 02.03.2016, 18:29 Titel:

Hallo Jan,

vielen Dank für deinen Tipp. Das wäre durchaus von der Umsetzung her eine gute Lösung. Allerdings gefällt mir es mir vom Aussehen her deutlich besser, wenn die Icons auf einem echten Button angezeigt werden. Daher werde ich die Buttondummies in eine uibuttongroup packen und diese verstecken, wenn sie nicht angezeigt werden soll.

Gruß DSP
