Verfasst am: 11.12.2013, 20:18 Titel: Umrisse Blinken lassen

Hallo,

ich arbeite mit Matlab erst seit paar Tagen und komme jetzt nicht mehr weiter.

Ich Habe durch Kantenerkennung ein gezeichnetes Bild erkennen lassen und die erkannten Konturen auf das Originalbild gelegt so das man das erkannte Objekt sieht. Das war soweit kein Problem da vieles in der Dokumentation sehr gut beschrieben ist.

Ich würde Jetzt gerne die erkannten Kanten (im Bild Rot) Blinken lassen, um dem Nutzer es deutlich zu machen. Und die Kanten sollen Dicker dargestellt werden.

Im Forum habe ich was zu diesem Thema gefunden leider funktioniert das nicht bei mir.

Code:

%Bild auswahl
bild = uigetfile({'*.jpg';'*.png';'*tif'},'Bitte Bildatei auswählen');

BWbild =(rgb2gray(imread(bild)));
test = logical(BWbild);
%imshow(test);
%sobelfilter anwenden mit Faktor (segmentierung des Bildes)
edges = edge(BWbild, 'sobel', 0.05);
%imagesc(edges);

strel90 = strel('line', 3, 90);
%bestimmt die wie viel ausgefüllt wird
strel0 = strel('line', 3, 0);

BWkontur = imdilate(edges, [strel90 strel0]);
%figure, imshow(BWkontur), title('erweiterung der Maske');

BWfuellen = imfill(BWkontur, 'holes');
%figure, imshow(BWfuellen);
%title('Bildmaske gefüllt');

%Objekte die nicht vollständig auf dem Bild zu sehen sind werden
%gelöscht(ausgefüllt)
BWremove = imclearborder(BWfuellen,4);
%figure, imshow(BWremove), title('Fehlerhafte Objekte Löschen');

segmentedD = strel('diamond',2);
BWfertig = imerode(BWremove,segmentedD);
BWfertig = imerode(BWfertig,segmentedD);
BWfertig = imerode(BWfertig,segmentedD);
BWfertig = imerode(BWfertig,segmentedD);
%figure, imshow(BWfertig), title('Geglätetes Bild');

%Maske auf Origenalbild anwenden
BWumriss = bwperim(BWfertig);
umrisse = BWbild;
umrisse(BWumriss) = 255;
%figure, imshow(umrisse), title('Umrisse original Bild');

T = flash(umrisse,'Color',[1 0 0],[1 1 1],inf)

imshow(T);

Funktion ohne Link?

würde mich über eure Hilfe freuen

LG
Anette

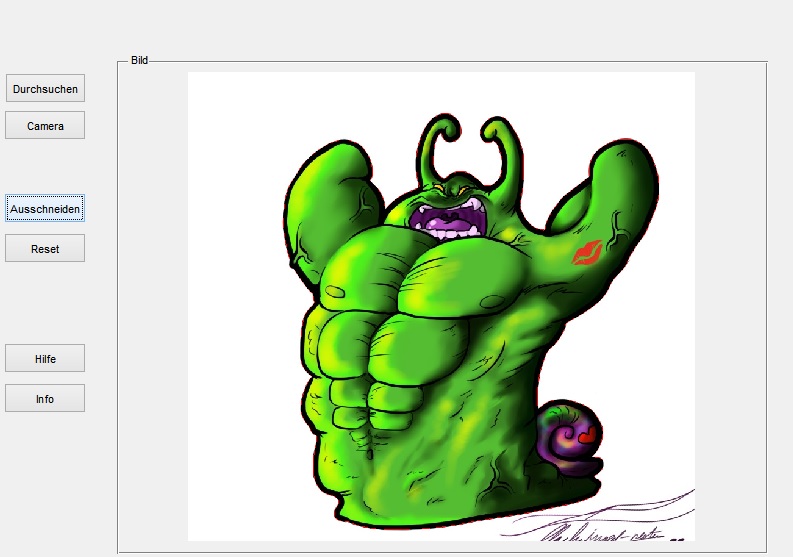

Beschreibung:

Download

Dateiname:


Dateigröße:

85.03 KB

Heruntergeladen:

806 mal

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 12.12.2013, 07:46 Titel:

Moin,

um etwas zum Blinken zu bringen, gibt es eine ganz einfache Methode. Man zeigt in einem kurzen Intervall 2 Bilder, wobei das 2. Bild die Stellen hervorhebt, die gezeigt werden sollen:

Code:

for i = 1:5 % 5x Blinken
imshow(X)
pause(0.2) % Zeit einstellen
imshow(Y) % die Stellen hervorheben
pause(0.2)
%%imshow(Z) % auch das ist natürlich möglich. 3. Bild
%%pause(0.2)
end

Funktion ohne Link?

Um die roten Stellen zum Blinken zu bringen, gibt es wiederum unterschiedliche Wege. Ein Bild zeigt die roten Stellen und ein Bild zeigt als Alternative schwarz bzw. weiß oder ähnliches. Soll das ganze dezenter ausfallen, können beide Bilder Rot beinhalten, wobei ein Rotton heller und der andere dunkler eingestellt ist.

Um die Stellen "dicker" darzustellen, würde ich einen Bildausschnitt machen, das Bild ein paar Pixel vergrößern und wieder einpassen. So bleibt die Form exakt erhalten. Man kann auch probieren, das gesamte Bild ein paar Pixel zu vergrößern. Das muss im Einzelfall entschieden werden.

Viele Grüße - Hubertus

Anettchen

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 12.12.2013, 10:03 Titel: Kanten Blinken lassen

Dankeschön das hat mir weiter geholfen.

Verschoben: 12.12.2013, 10:59 Uhr von denny
Von Script-Ecke nach Bildverarbeitung
