Unstetige Funktion in Fcn-Block |
|
| Dante1789 |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 07.05.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 07.05.2014, 11:48
Titel: Unstetige Funktion in Fcn-Block
|
 |
Hallo zusammen,
ich würde gerne die Funktion y(t)= 0, wenn t<=0 und y(t)= sin(t)*u(t), wenn t>0 ist mit einem Fcn-Block darstellen.
Der Eingang u(t) ist dabei ein Chirp Signal.
Dabei haben sich bei mir einige Probleme ergeben:
1.) kann ich eine Fallabfrage innerhalb des Blockes erstellen die den Wert von t auswertet?
2.) Wie stelle ich die Zeit t innerhalb des Blockes dar? Existiert eine Variable innerhalb von Matlab, die immer die Simulationszeit wiedergibt?
Schonmal vielen Dank!
Gruß,
Dante
|
|
|
|
|
|
| SkyRazor |
Forum-Century
|
|
Beiträge: 106
|
|
|
|
Anmeldedatum: 07.05.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.05.2014, 12:49
Titel: Re: Unstetige Funktion in Fcn-Block
|
|
| |
 |
 |
| Dante1789 hat Folgendes geschrieben: |
Hallo zusammen,
ich würde gerne die Funktion y(t)= 0, wenn t<=0 und y(t)= sin(t)*u(t), wenn t>0 ist mit einem Fcn-Block darstellen.
Der Eingang u(t) ist dabei ein Chirp Signal.
Dabei haben sich bei mir einige Probleme ergeben:
1.) kann ich eine Fallabfrage innerhalb des Blockes erstellen die den Wert von t auswertet?
2.) Wie stelle ich die Zeit t innerhalb des Blockes dar? Existiert eine Variable innerhalb von Matlab, die immer die Simulationszeit wiedergibt?
Schonmal vielen Dank!
Gruß,
Dante |
Hallo,
du kannst Interpreted MATLAB
Function Block nehmen.
z.b. wenn Eingangssignal y=exp(t) ist, dann reicht code wie folgend schon aus.
hier, die Variable ist u (default in Interpreted MATLAB
Function).
Um Simulationszeit zu kriegen kannst du das Clock block benutzen.

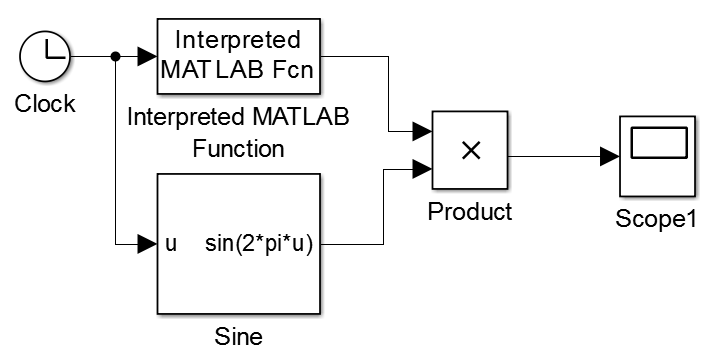

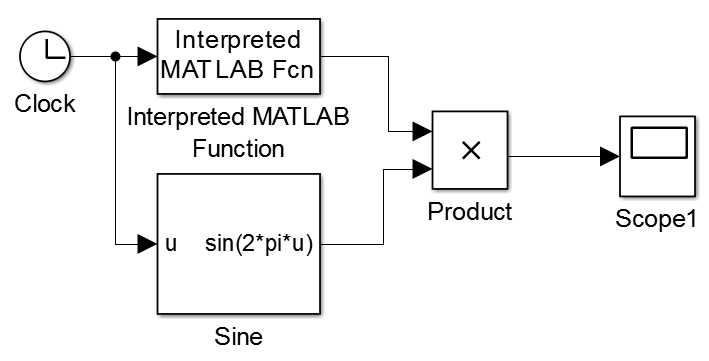

Im Anhang füge ich auch ein Bild an.
Gruß,
Ming
| Beschreibung: |
|
Download |
| Dateiname: |
Capture.PNG |
| Dateigröße: |
21.3 KB |
| Heruntergeladen: |
471 mal |
|
|
|
|
|
|
|
