Verfasst am: 05.12.2014, 20:22 Titel: Unterschiede zwischen contour und contourf

Hallo Community,

mein Problem ist, dass es Unterschiede zwischen den Darstellungen von contour und contourf gibt.
Ich möchte gern den Temperaturverlauf mit zunehmender Höhe plotten, dass soll einmal als farbige Fläche
und gleichzeitig als Linie erfolgen. Es klappt auch schon alles bestens,
wenn ich mit contourf den Plott noch füllen könnte, wie es contour schon richtig vorgibt.
Könnte mir jemand sagen woran das liegt und wie ich es richtig darstellen könnte?
Ich hänge die beiden Plotts an, sowie die Datei von der ich die Daten beziehe.

Beste Grüße

Code:

clc;
clear all;
clear;

data=load('Temp.txt');

H=data(:,1);
P=data(:,2);
T=data(:,3);

[Pt,Tt]=meshgrid(P,T);
X=linspace(-80,10,43);
Xt=repmat(X',1,43);

contourf(Xt',Pt',Tt,50);
set(gca,'YDir','reverse')
colormap(jet)
colorbar;

Funktion ohne Link?

Temp.txt

Beschreibung:

Meine Daten

Download

Dateiname:

Temp.txt

Dateigröße:

732 Bytes

Heruntergeladen:

352 mal


Beschreibung:

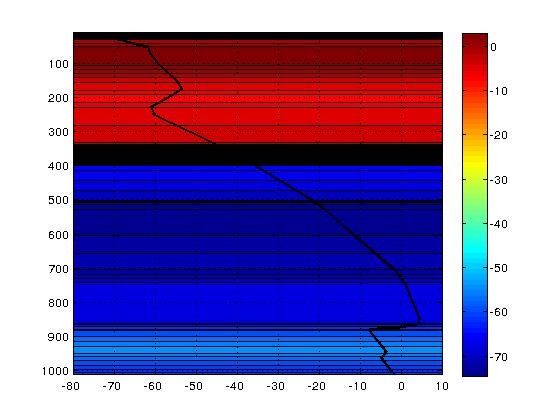

Darstellung mit contourf

Download

Dateiname:


Dateigröße:

34.47 KB

Heruntergeladen:

337 mal


Beschreibung:

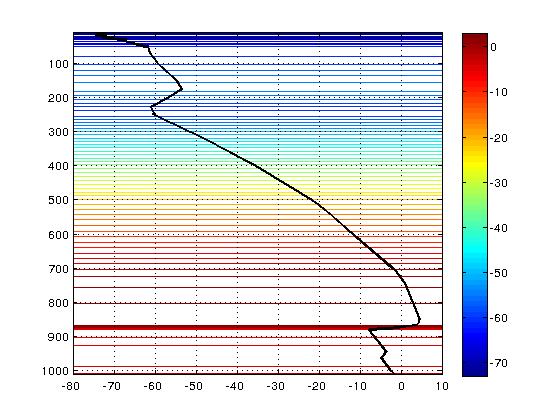

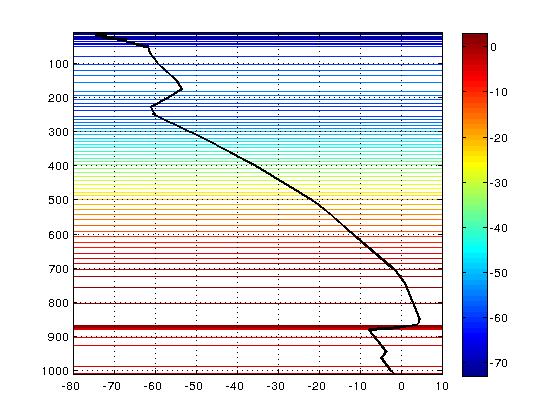

Darstellung mit contour

Download

Dateiname:


Dateigröße:

56.33 KB

Heruntergeladen:

355 mal

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 05.12.2014, 23:20 Titel:

Versuch mal ein axes handle mit zu übergeben.

Code:

contourf(Xt',Pt',Tt,50);
set(gca,'YDir','reverse')
colormap(gca,jet);
colorbar;

Funktion ohne Link?

Ich habe es aber nicht getestet.

Woodz

Themenstarter

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 27.11.14

	Wohnort: ---

	Version: 2014a - Student

Verfasst am: 06.12.2014, 22:42 Titel:

Nein, hat leider nichts geändert. Sad

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 06.12.2014, 23:28 Titel:

Das Problem scheint hier die Angabe von 50 für die Anzahl contour level.

Bei folgenden Code ohne die Angabe es contour Level, werden deutlich mehr Farbunterschiede sichtbar.

Code:

data=load('Temp.txt');

H=data(:,1);
P=data(:,2);
T=data(:,3);
figure(1)
[Pt,Tt]=meshgrid(P,T);
X=linspace(-80,10,43);
Xt=repmat(X',1,43);
contourf(Xt',Pt',Tt);
set(gca,'YDir','reverse')
colormap(gca,jet)
colorbar;

Funktion ohne Link?

Die Aufteilung der Farbbereiche unterscheidet sich aber leider immer noch zu contour(Xt',Pt',Tt)
