Verfasst am: 13.12.2022, 10:43 Titel: Unterschiedliche Skalierung in der x-Achse

Hallo zusammen,

ich würde gerne einen Plot machen, bei dem die x-Achse in verschiedene Bereiche unterteilt ist:
Zunächst von 0 bis 1 in 0.1 Schritten.
Dann von 1 bis 31 in 5er Schritten.
Und von 31 bis 131 in 25er Schritten.

Hat jemand eine Idee wie das in Matlab umsetzbar ist?

Vielen Dank und viele Grüße
Skal

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 16.12.2022, 12:03 Titel:

Hallo,

mir ist noch nicht klar, wie das aussehen soll.
Soll insbesondere der Abstand zwischen den genannten Werten immer gleich sein (also z.B. zwischen 0 und 0,1 sowie 0,9 und 1 sowie 31 und 56 sowie 106 und 131) oder soll das eher wie eine logarithmische Skala sein?

Hast du Datenpunkte nur an den genannten Stellen oder auch dazwischen?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Skal

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 19.12.2022, 15:36 Titel:

Hallo Harald,

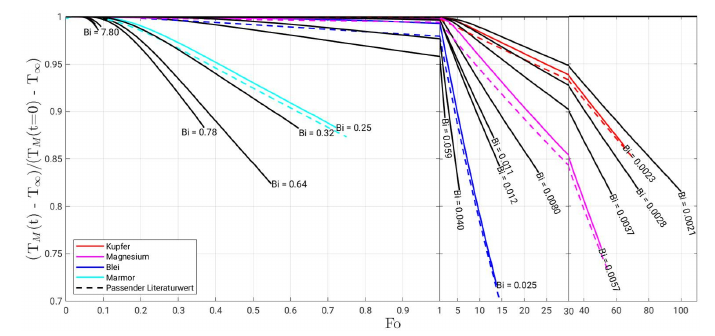

ich hab Datenpunkte für alle Werte, auch für die Zwischenwerte. Die Skalierung soll in etwa wie im Anhang aussehen.

Beste Grüße und vielen Dank,

Skal


Beschreibung:

Download

Dateiname:


Dateigröße:

143.22 KB

Heruntergeladen:

165 mal

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.12.2022, 17:40 Titel:

Hallo,

ich habe da mal was gebastelt. Im wesentlichen drei Kopien mit unterschiedlicher Ansicht:

% Default Position, abgesehen von Breite (3. Wert von Position).

Code:

clear ax
f = figure;
ax(1) = axes("Units", "normalized", "Position", [0.13 0.11 0.4 0.815], "Parent", f);
x = 0:100;
p = plot(x, 1-0.8/100*x);
xlim(ax(1), [0 1])
xticks(ax(1), 0:0.1:1)
ylim(ax(1), [0.7 1])
yticks(0.7:0.05:1)
grid
ax(1).FontSizeMode = "manual";

% Kopie des ersten Koordinatensystems inkl. Inhalt mit Anpassungen
ax(2) = copyobj(ax(1), f);
ax(2).Position = [0.13+0.4 0.11 0.2 0.815];
xlim(ax(2), [1 31])
xticks(ax(2), 5:5:30)
yticklabels(ax(2), "")

% Noch eine Kopie des ersten Koordinatensystems inkl. Inhalt mit Anpassungen
ax(3) = copyobj(ax(1), f);
ax(3).Position = [0.13+0.4+0.2 0.11 0.22 0.815];
xlim(ax(3), [31 131 ])
xticks(ax(3), 40:20:130)
yticklabels(ax(3), "")

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Skal

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 20.12.2022, 08:36 Titel:

Hallo Harald,

vielen Dank! Genauso hatte ich mir das vorgestellt, super!

Viele Grüße und frohe Weihnachten,

Skal

Harald

Forum-Meister


	Beiträge: 24.492

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 20.12.2022, 09:22 Titel:

Hallo,

danke für die Rückmeldung. Auch dir schöne Feiertage!

Grüße,
Harald
