Titel: variable time delay als s function
|
 |
| |
 |
 |
hi
brauche für mein gesamt Modell einen variable time delay block!
nun habe ich testweise aus dem variable time delay eine s Funktion generieren lassen (, da später das gesamte Modell als s Funktion laufen soll)
zum testen haben ich einfach ein sinussignal an den Eingang der variable time delay s Funktion und des normalen Blockes gelegt und die zeitverzörgerung mit einem fixen wert belegt, um beide vergleiche zu können.
dabei sollten 2 mal das exakt gleiche Signal rauskommen! Tut es aber nicht!
es kommt ein phasenverschobenes, verstärktes Signal heraus das ich mir einfach nicht erklären kann!

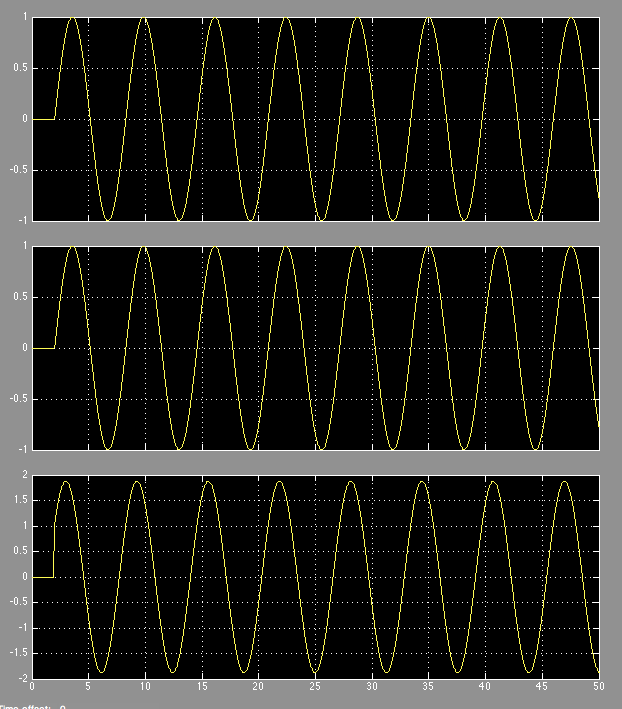

im Anhang ist ein Bild des simulationsergebnisses und auch das testmodell!
ich hoffe ihr könnt mir weiterhelfen!
großes Dankeschön schon mal im Vorhinein für eure Bemühungen
| Beschreibung: |
|
Download |
| Dateiname: |
Bildschirmfoto 2012-06-20 um 14.07.30.png |
| Dateigröße: |
21.29 KB |
| Heruntergeladen: |
806 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Archiv.zip |
| Dateigröße: |
74.46 KB |
| Heruntergeladen: |
1195 mal |
|
|
|
|
|
|
| rastarock |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 28.06.2012, 15:18
Titel:
|
|
|
die Lösung des problems ist, die Buffer size im variable time delay block zu erhöhen und dann die s Funktion zu generieren
|
|
|
|
|
|
|
