Verfasst am: 02.05.2011, 21:23 Titel: Vektor integrieren mit cumtrapz(i,x11)

Hallo,

ich wollte ein Vektor integrieren und die Ergebnis muss auch ein vektor sein.
Ich habe zu Hilfe " cumtrapz(i,x) " genommen. Die Ergebnis ist aber nicht wie es sein muss.
Das vektor x handelt sich um ein wav Datein.
hier ist mein Quellcode:

Code:

i = linspace(1,100000,100000);
x11 = wavread('data.wav');
subplot(2,1,1)
plot(x11)
subplot(2,1,2)
integx11 = cumtrapz(i,x11);
plot(integx11)

Funktion ohne Link?

anbei ist die Ergebnis des plottens

Integrierte Vektor sieht ganz komisch aus und die Werte sind auch sehr gross was unmöglich ist ??

warum eine Rampe ???

danke für jede Hilfe

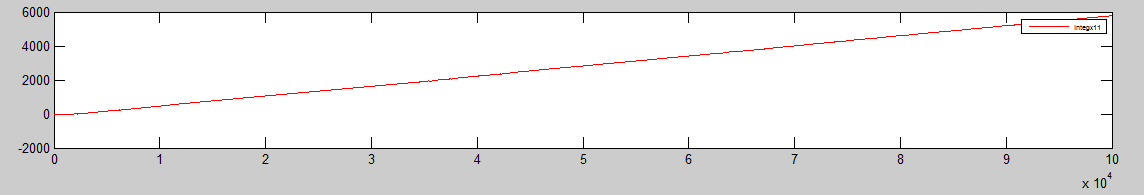

Beschreibung:

integrierte vektor
integx11 ist das integral Ergebnis von x11

Download

Dateiname:


Dateigröße:

8.77 KB

Heruntergeladen:

1044 mal

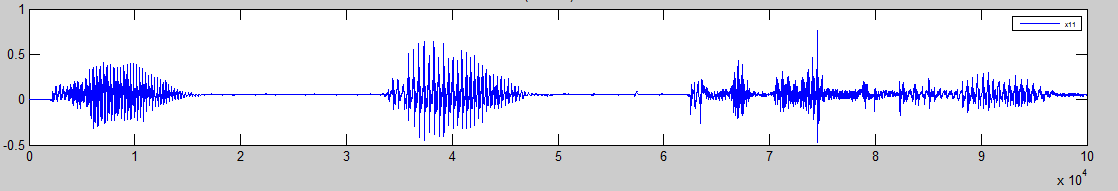

Beschreibung:

wav Datein

Download

Dateiname:


Dateigröße:

14.59 KB

Heruntergeladen:

1065 mal

lilov

Forum-Century


	Beiträge: 193

	Anmeldedatum: 05.05.10

	Wohnort: Bremerhaven

	Version: ---

Verfasst am: 02.05.2011, 21:35 Titel:

hi,

da ich ich die wav Datei nicht habe, kann ich es auch nicht austesten aber sollte da nicht bei den x-Werten die Zeit sein...nicht die Anzahl der Samples wie es bei dir ist. wenn die Schrittweite gleich ist könntest du einfach das Ergebnis mal die Schrittweite (1/sampling frequency) nehmen.

Gruß,

lilov

lilov

Forum-Century


	Beiträge: 193

	Anmeldedatum: 05.05.10

	Wohnort: Bremerhaven

	Version: ---

Verfasst am: 02.05.2011, 21:47 Titel:

ein Beispiel:

Code:

fs = 100;
x = (0:1/fs:2*pi)';
y = cos(x);
intY=cumtrapz(x,y);
plot(x,y,x,intY)

figure
intY1=cumtrapz(0:628,y).*1/fs;
plot(x,y,x,intY1)

Funktion ohne Link?

maxim

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 03.05.2011, 08:20 Titel: Vektor integrieren mit cumtrapz(i,x11)

hallo,

das integrierte Vektor sieht immer so aus wie vorher.Einzige Unterschied ist die amplitude klein ist.

Das integrierte Vektor bildet immer eine Rampe was unmöglich ist ??
Kann es sein ,dass Matlab wav-Datein anders bearbeitet ???
hier ist mein quellcode :

Code:

fs = 44100;
i = (0:1/44100:1000/441)';
x1 = wavread('data.wav');
x11 = x1(1:100000+1);
subplot(2,1,1)
plot(x11)
subplot(2,1,2)
integx11 = cumtrapz(i,x11);
plot(integx11)

Funktion ohne Link?

anbei ist die Ergebnisse des Plottens

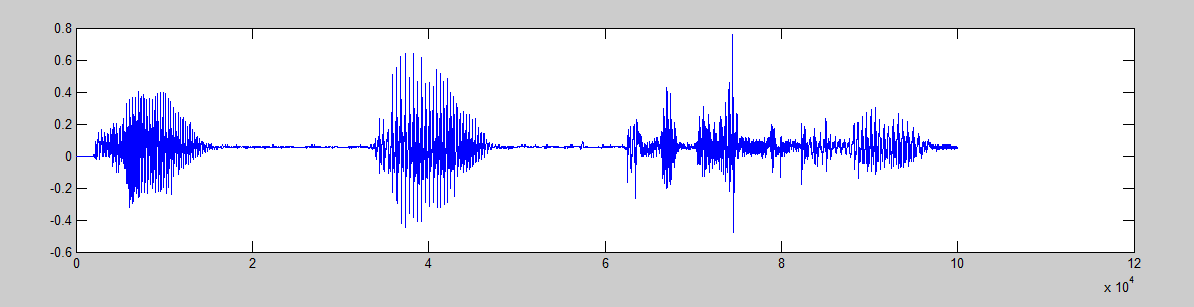

Beschreibung:

Plotten des audiosignals

Download

Dateiname:


Dateigröße:

20.93 KB

Heruntergeladen:

1035 mal

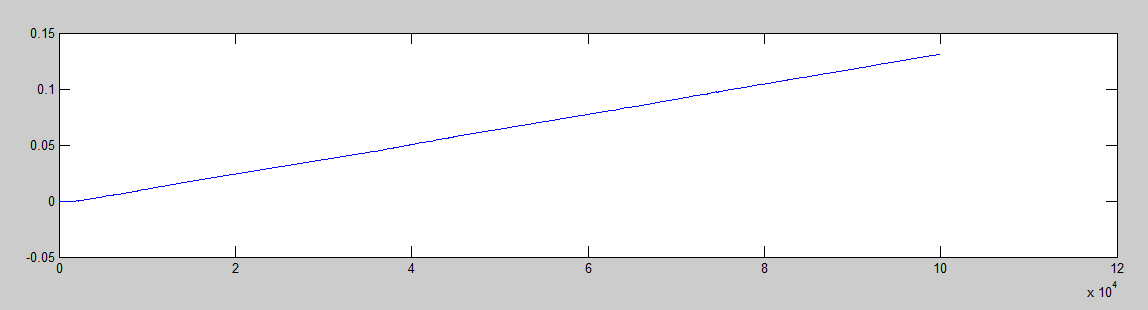

Beschreibung:

Plotten das Integrierte Vektor des audiosignals

Download

Dateiname:


Dateigröße:

11.1 KB

Heruntergeladen:

1057 mal

lilov

Forum-Century


	Beiträge: 193

	Anmeldedatum: 05.05.10

	Wohnort: Bremerhaven

	Version: ---

Verfasst am: 03.05.2011, 11:20 Titel:

könnte an dem offset der funktion liegen:

Code:

fs = 100;
x = (0:1/fs:2*pi)';
y = cos(x)+0.5;
>> intY=cumtrapz(x,y);
plot(x,y,x,intY)

Funktion ohne Link?

maxim

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 03.05.2011, 11:37 Titel: Vektor integrieren mit cumtrapz(i,x11)

Hallo,

danke erstmal für deine Mühe und Sorry für die Störung .
Wie kann ich dann offset vermeiden damit eine richtige integ Vektor bekommen kann??

Eine Frage :
warum bekomme ich auch negatives werte beim x1 " x1 = wavread('data.wav') " --> das hat bestimmt mit der soundkarte zu tun ?

Danke in voraus

lilov

Forum-Century


	Beiträge: 193

	Anmeldedatum: 05.05.10

	Wohnort: Bremerhaven

	Version: ---

Verfasst am: 03.05.2011, 11:59 Titel:

die Rampe liegt wirklich an dem offset. du kannst den offset eliminieren indem du den mittelwert der funktion von der funktion abziehst und dann erst integrierst aber ich ich weiss nicht was du damit machen willst und ob es für dein Anwendung einen Sinn ergibt. kenn mich mit audiotechnik nicht aus.... besser wäre es meiner Meinung nach das ganze durch einen Tiefpassfilter zu schicken...den DC Anteil rauszufiltern und erst dann zu integrieren.....

maxim

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 03.05.2011, 12:19 Titel: Vektor integrieren mit cumtrapz(i,x11)

Hallo,

du hast vollkommen recht. Es lag an dem Offset.
Als ich den Mittelwert von den der FKT abgezogen und dann habe ich der vektor integriert ist was anderes gekommen (was zu erwarten ist ).

Warum ich das mache ??

ich wollte zwei sprachsignae steuern und muss nach Möglichkeit alles in Zeitbereich gemacht werden.

Aus diesem Grund untersuche " integ und differenzieren " ich die beiden Vektoren der Audiosignale.
Ob das Hilft weiss ich noch nicht ganz ?

aber danke noch mal.

Viel Grüsse aus Dortmund
