Verfasst am: 03.09.2012, 12:09 Titel: Vektor und Koordiantensystem 3D plotten

Hallo alle zusammen,

ich bin noch recht neu hier und im Matlab und hab ne Frage zu den Plotfunktionen.

1.
Ich möchte einen Vektor von Beispielsweise c=[1 2 3] im Raum 3dimensional darstellen und bekomme es nicht hin. Muss ich evtl einen anderen Befehl als plot nehmen wie beispielsweise Mesh?

2. Wenn ich eine Triade mit Einheitsvektoren darstellen möchte gehe ich davon aus das die Matritze:

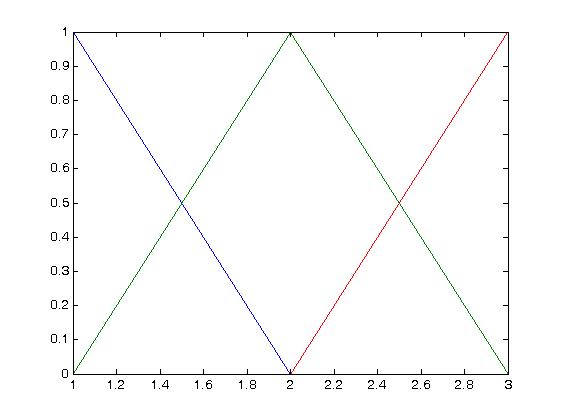

A=[1 0 0;0 1 0;0 0 1] ist. Kann man sich eine Triade so vorstellen oder irre ich da schon vom mathematischen Ansatz? Wenn ich die Triade so beschreibe dann erscheint aber ein gänzlich komischer Plot (siehe Anhang).

Ich hoffe Ihr könnt mir weiterhelfen. Danke schonmal im Voraus!

Grüße


Beschreibung:

Download

Dateiname:


Dateigröße:

20.59 KB

Heruntergeladen:

2682 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 03.09.2012, 13:40 Titel: Re: Vektor und Koordiantensystem 3D plotten

Hallo 09ppan,

Was genau ist eine "Triade"? http://de.wikipedia.org/wiki/Triade bringt mich da nicht weiter. Möglicherweise meinst Du ein 3-Bein?

Wie möchtest Du denn Deinen Vektor darstellen? Als Punkt, oder als Pfeil - bei letzterem, wo soll er starten?
PLOT3 stelle 3D-Punklt dar.

Zitat:

Wenn ich die Triade so beschreibe dann erscheint aber ein gänzlich komischer Plot (siehe Anhang).

Dann poste doch mal den Code, mit dem du das versuchst. Dann ist es leichter einen Verbesserungsvorschlag zu machen.

Gruß, Jan

mawi

Forum-Century


	Beiträge: 106

	Anmeldedatum: 14.04.11

	Wohnort: Stuttgart

	Version: ---

Verfasst am: 03.09.2012, 13:42 Titel:

Hi,

zu 1.:

Code:

doc plot3

Funktion ohne Link?

zu 2.weiss ich nicht was du meinst.

Gruß Markus

09ppan

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 03.09.12

	Wohnort: ---

	Version: ---

Verfasst am: 03.09.2012, 17:13 Titel:

Zu 2: Sorry da hat mich die Macht der Gewohnheit gepackt. In der Konstruktion mit Unigraphics wird das Koordinatensystem als Triade bezeichnet bzw. an Fertigungsmaschinen wie Fräsen allgemein. Also ich meinte eigentlich das Drehen eines Koordinatensystems. Dieses KOS möchte ich als durch Einheitsvektoren darstellen und dann im Raum plotten. Sozusagen für X=[1 0 0] Y =[0 1 0] Z=[ 0 0 1], sofern das geht.

Zu 1.: Ich habe einen Vektor erstellt mit dem Code

Code:

>> b=[1 2 3]

b =

1 2 3

>> plot (b)

Funktion ohne Link?

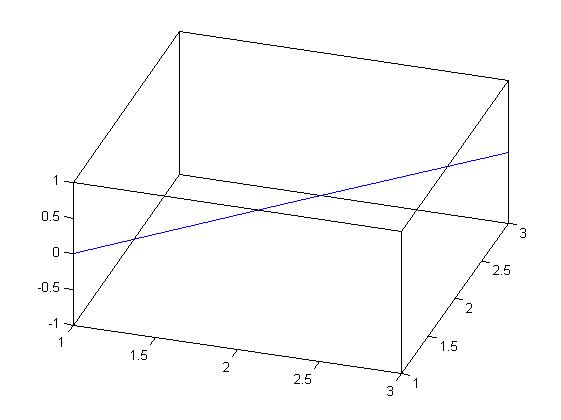

, dabei entsteht folgender Plot (siehe Anhang). Das is aber ein 2D plot. Bei verwenden mit

Code:

plot3

Funktion ohne Link?

Kommt ne Fehlermeldung:
Error using plot3
Not enough input arguments.

Danke schonmal! ;o)


Beschreibung:

Download

Dateiname:


Dateigröße:

19.5 KB

Heruntergeladen:

2556 mal

Tusor

Forum-Fortgeschrittener


	Beiträge: 71

	Anmeldedatum: 02.07.09

	Wohnort: ---

	Version: ---

Verfasst am: 04.09.2012, 08:41 Titel:

So wie du das schreibst, versucht Matlab einen Punkt darzustellen (mit den angegeben Koordinaten). Willst du wirklich einen Vektor als Linie, musst du noch den Startpunkt mit aufnehmen.
Ansonsten empfehle ich auch noch mal:

Code:

doc plot3

Funktion ohne Link?

Ich will mal nicht so sein und poste noch ein kleines Beispiel:

Code:

b=[1 2 3];
Origin=[0 0 0];
plot3([Origin(1) b(1)],[Origin(2) b(2)],[Origin(3) b(3)] );

Funktion ohne Link?

Wenn man das öfter machen will, sollte man vielleicht eine eigene Funktion schreiben, die das macht. Dann spart man sich das Getippe mit der umständlichen Schreibweise. Oder gibt es gar noch eine andere Variante?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 04.09.2012, 13:40 Titel:

09ppan

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 03.09.12

	Wohnort: ---

	Version: ---

Verfasst am: 04.09.2012, 14:06 Titel:

Cool danke @Tusor....das werde ich gleichmal testen!

@Jan S:
danke für die Links!
der erste Link könnte sich um das handeln was ich machen will. Ich möchte ein Koordinatensystem mit einer Drehmatrix drehen und dazu wollte ich einfach anfangen und das KOS erstmal irgendwie im Raum 3 dimensional darstellen. Zumindest wüsste ich nicht wie ich die Drehung sonst darstellen könnte. Geht denn die Darstellung eines KOS mit ner 3x3 Einheitsmatrix oder habt Ihr einen anderen Tipp für mich?

Und gibts für das tool dann ne Anleitung wie ich das dann programmieren muss? Ich kenne mich mit den Addons nicht aus und bin auch sonst noch Anfänger in Matlab und meine Diplomarbeit rückt dem Ende zu, weshalb ich so frech bin und einfach Frage, sonst würd ichs auch probieren.

Tusor

Forum-Fortgeschrittener


	Beiträge: 71

	Anmeldedatum: 02.07.09

	Wohnort: ---

	Version: ---

Verfasst am: 04.09.2012, 14:57 Titel:

Mit dem Codeschnipsel von mir kannst du dir auch das Dreibein anzeigen lassen. Du musst halt einfach aus deiner Matrix die Spalten hernehmen und als Vektor malen.
Deshalb ist es sinnvoll das in Funktionen zu packen:
Funktion 1 malt dir aus einer Vektordarstellung deiner Wahl eine entsprechende Linie
Funktion 2 nutzt dann Funktion 1 um die drei Spalten deiner Matrix als Vektoren zu malen.

09ppan

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 03.09.12

	Wohnort: ---

	Version: ---

Verfasst am: 04.09.2012, 19:14 Titel:

Cool danke...die Darstellung funzt nun!

Also Du meinst eine Funktion welche das automatisch übernimmt oder? Für miene Matrixdrehung müsste ich dann also eine Ausgangsmatrix und ne 0 Matrix definieren, danach die ausgangsmatrix mit meiner Rotationsmatrix multiplizieren und anschließend die neuen Werte wieder in ne leere Matrix einschreiben und diese dann plotten. Bis hier hin richtig?

Wo muss ich denn da gucken um solche Funktionenn zu definieren?

Vielen Dank!

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 04.09.2012, 19:26 Titel:

Hallo 09ppan,

Selbst definierte Funktionen sind einfach Text-Files mit der File-Extension ".m". Die müssen in einem Ordner liegen, der im Pfad eingetragen wurde. Dazu startet man entweder das entsprechende Tool im File-Menü (mir ist der Name entfallen) oder man startet es per "pathtool" Befehl im Command-Window. Dann den Ordner einfügen - am bessten unterhalb der Matlab-Ordner um Probleme zu vermeiden.
Eine andere Idee:

Code:

addpath('D:\User\YOUR_FOLDER', '-end')
savepath

Funktion ohne Link?

Das speichert den Ordner ebenfalls im Pfad.

In diesem Ordner kannst Du auch die M-Files aus dem FileExchange speichern. Dann sind sie direkt aufrufbar aus dem CommandWindow oder aus anderen Funktionen.

Als Beispiele für Funktionen kannst Du Dir die FileExchange-Beispiele anschauen, oder z.B. die Funktionen aus Matlab's Toolboxen: "edit mean"

Herzlich willkommen bei Matlab, Jan
