Vektoren in Plot als Bild darstellen


Philip_LH

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.06.2016, 10:57     Titel: Vektoren in Plot als Bild darstellen
  Antworten mit Zitat
Hallo zusammen,

ich versuche mich an Schwarmsimulation mit Matlab und habe folgendes Problem:

Ich möchte meinen Agenten nicht nur als Punkt darstellen, sondern auch seine aktuelle Richtung anzeigen lassen.

Das Bild boid_hohl ist ein spitzes Dreieck, das nach oben zeigt.
Das Bild soll an der Position s erscheinen und in der Richtung des Vektors v zeigen.

Hier der beispielhafte Code:

Code:

s= [1 1];   %Position
v= [2 2];   %Geschwindigkeit, Richtung

img_boid=imread('boid_hohl.png'); %Bild wird eingelesen

plot (s(1),s(2),'x') %Ausgabe




Ich hoffe Ihr könnt mir helfen

Lieben Gruß, Philip

 Beschreibung:

Download
 Dateiname:  boid_hohl.png
 Dateigröße:  947 Bytes
 Heruntergeladen:  292 mal


gs
Forum-Century

Forum-Century

Beiträge: 172
Anmeldedatum: 17.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.06.2016, 11:58     Titel:
  Antworten mit Zitat
Hallo,

hilft dir das hier weiter?

Code:
s= [1 1];   %Position
v= [2 2];   %Geschwindigkeit, Richtung

img_boid=imread('boid_hohl.png'); %Bild wird eingelesen

clf
plot (s(1),s(2),'x') %Ausgabe
axes('position',[0.5,0.5,0.1,0.1])
img_boid = imrotate(img_boid, -30)
imshow(img_boid)


Grüße gs
Private Nachricht senden Benutzer-Profile anzeigen

Philip_LH

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.06.2016, 12:40     Titel:
  Antworten mit Zitat
Das geht schon mal in die richtige Richtung.
Vielen Dank Wink

Ich habe mal den Code etwas modifiziert:

Code:

s= [1 1];
v= [2 2];

alpha = acosd(dot(v,[0 1])/(norm(v)*norm([0 1])));
img_boid=imread('boid_hohl.png');

clf
plot (s(1),s(2),'x') %Ausgabe
axes('position',[0.5, 0.5, 0.1, 0.1]);
img_boid = imrotate(img_boid, -alpha);
%img_boid=imresize(img_boid, 0.1);
imshow(img_boid);




Ich hätte gerne das Bild anstatt des x, der schwarze Hintergrund sollte weiß sein und der Mittelpunkt des Bildes sollte auf der Position sein.

Gruß, Philip

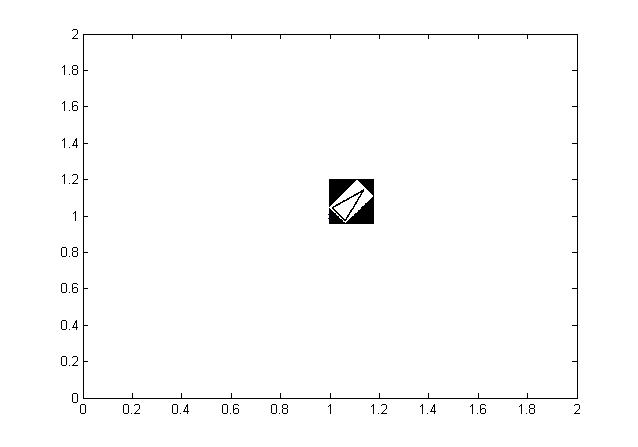

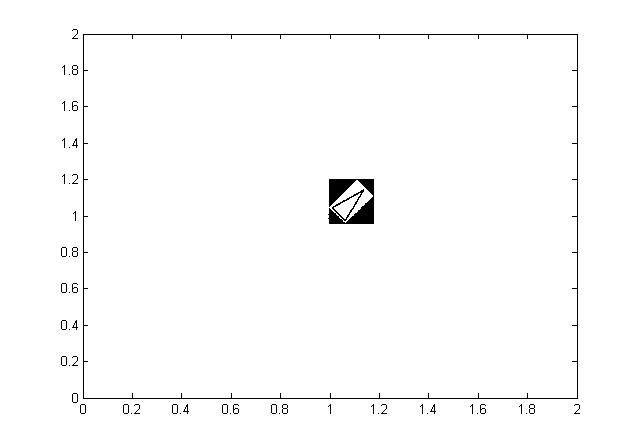

 Beschreibung:
Ausgabe

Download
 Dateiname:  untitled.jpg
 Dateigröße:  14.04 KB
 Heruntergeladen:  301 mal

gs
Forum-Century

Forum-Century

Beiträge: 172
Anmeldedatum: 17.03.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.06.2016, 13:03     Titel:
  Antworten mit Zitat
Schau dir mal noch den Befehl
Code:
an, der könnte dir vllt. auch noch helfen.

EDIT:

der Befehl
Code:
könnte auch noch zu gebrauchen sein
Private Nachricht senden Benutzer-Profile anzeigen

Philip_LH

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.06.2016, 15:40     Titel:
  Antworten mit Zitat
der Befehl quiver ist perfekt

vielen Dank Smile
