Verbindung von Punkten im 3d plot

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

donwater

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 26.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 24.07.2015, 08:29 Titel: Verbindung von Punkten im 3d plot

Hallo zusammen,

Ich habe Messdaten von einer schwingenden Box (Rechteckige Form). Für drei der vier oberen Ecken habe ich also jeweils x, y und z Daten zu jedem Zeitschritt t und kann mir dadurch diese Daten mittels eines 3d Diagramms animiert darstellen lassen.

Im Vorfeld definiere ich die Spalten der Matrix als x, y , z Werte und plotte mir diese dann wie folgt:

Code:

figure;
for i=1:t
plot3(x_1(i,1),y_1(i,1),z_1(i,1),'-or',x_2(i,1),y_2(i,1),z_2(i,1),'-og',x_3(i,1),y_3(i,1),z_3(i,1),'-ob');
axis([-0.2 0.2 0.5 0.8 -0.45 -0.35]);
xlabel(['x-Achse [m]']);
ylabel(['y-Achse [m]']);
zlabel(['z-Achse [m]']);
grid on;
M(i)=getframe(gcf);
end

Funktion ohne Link?

Ich möchte nun die Bewegung der Box darstellen und nicht nur die Messpunkte.
Um das besser zu visualisieren habe ich mir gedacht einfach meine Punkte im 3d plot zu verbinden,

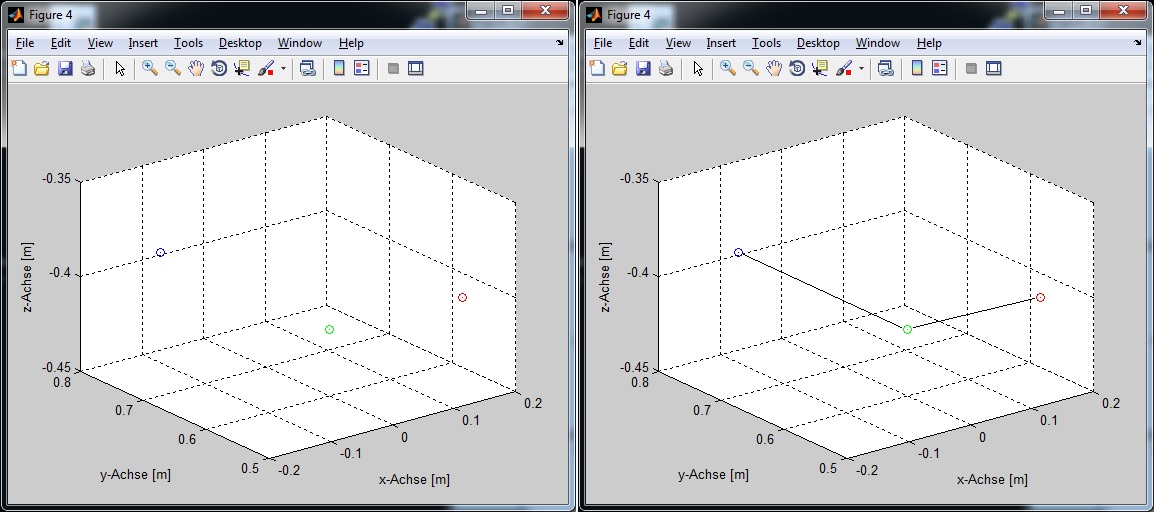

habe es mit '-' oder '-o' versucht funktioniert aber leider nicht (siehe Beispielbild, links mein 3d plot für einen Zeitschritt, rechts das gewünschte Bild - hab die linien zur Anschauung mit paint reingemalt).

Hat jemand eine Lösung für das Problem?

Freue mich über jede Antwort.

3d plot.jpg

Beschreibung:

Download

Dateiname:

3d plot.jpg

Dateigröße:

143.37 KB

Heruntergeladen:

401 mal

donwater

Themenstarter

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 26.01.15

	Wohnort: ---

	Version: ---

Verfasst am: 24.07.2015, 15:53 Titel:

Konnte das Problem in der zwischenzeit selber lösen:

Die Punkte kann man mit Vektoren wie folgt verbinden:

Code:

figure;
for i=1:t
plot3(x_1(i,1),y_1(i,1),z_1(i,1),'or',x_2(i,1),y_2(i,1),z_2(i,1),'og',x_3(i,1),y_3(i,1),z_3(i,1),'ob');
hold on;
grid on;
axis([-0.2 0.2 0.5 0.8 -0.45 -0.35]);
xlabel(['x-Achse [m]']);
ylabel(['y-Achse [m]']);
zlabel(['z-Achse [m]']);
p1=[x_1(i,1) y_1(i,1) z_1(i,1)];
p2=[x_2(i,1) y_2(i,1) z_2(i,1)];
p3=[x_3(i,1) y_3(i,1) z_3(i,1)];
plot3([p1(1) p2(1)], [p1(2) p2(2)], [p1(3) p2(3)],'k');
plot3([p2(1) p3(1)], [p2(2) p3(2)], [p2(3) p3(3)],'k');
M(i)=getframe(gcf);
hold off;
end
