Verfasst am: 12.05.2014, 11:42
Titel: Verdichterkennfeld in Simulink
|
 |
Hallo zusammen,
ich würde gerne ein Verdichterkennfeld in Simulink darstellen.
Anbei ein vereinfachtes Kennfeld vom Druckverhältnis über den Verdichtermassenstrom.
Ich würde gerne das Kennfeld genau so mittels Simulink LookUp Table einbinden. Allerdings kann nach meinem Wissenstand Simulink nur Kennfelder verarbeiten, bei dem alle implementierten Kennlinien auf der gleichen Höhe anfangen. Also müssen alle Kennlinien beispielsweise mit einem x-Wert von 0,5 beginnen und auch bei einem gleichen x-Wert wieder aufhören. Das wiederum entspricht allerdings überhaupt nicht der Realität, da die Pump- und Stopfgrenzen hierbei nicht berücksichtigt werden würden.
Habt ihr eine Idee wie ich ein tatsächliches Verdichterkennfeld in Simulink implementieren kann?
Besten Dank
knolledge

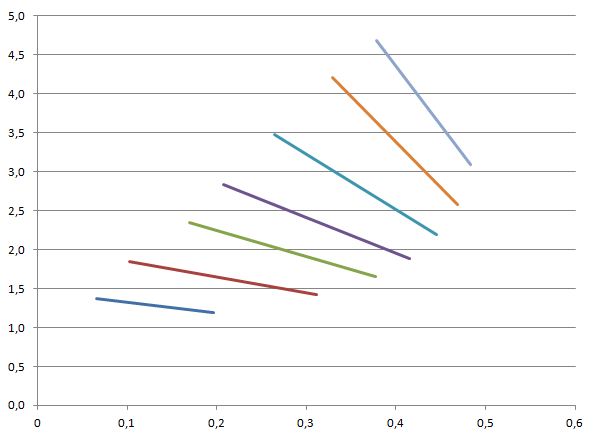

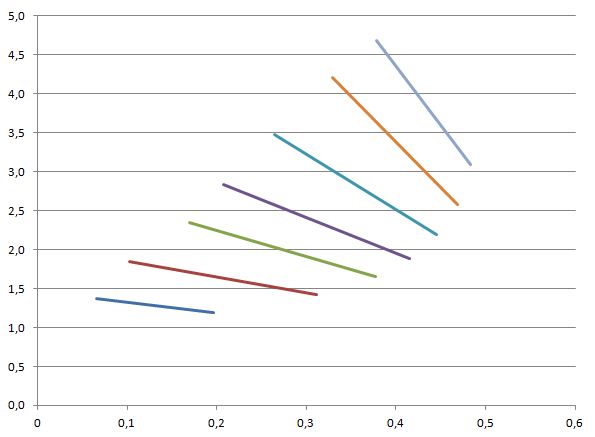

| Beschreibung: |
| stark vereinfachtes Verdichterkennfeld |
|
Download |
| Dateiname: |
Unbenannt.JPG |
| Dateigröße: |
31.95 KB |
| Heruntergeladen: |
451 mal |
|
|
|
|
|
|
| knolledge |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 30.10.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.05.2014, 08:56
Titel:
|
|
Hallo nochmal,
ich hätte eine Idee weiß allerdings nicht wie und ob sie in Simulink umsetzbar ist.
ich würde mit 2 weiteren Kennlinien das Kennfeld eingrenzen wollen.
Geht das? Also zum besseren Verständnis:
Das dargestellte Kennfeld (wie in Post1) würde ich durch die beiden Kennlinien (rot siehe unten) eingrenzen.
Dann könnte ich das Kennfeld wie von Matlab gefordert nach Links und rechts weiter bedaten und durch die neuen Kennlinien einfach wieder beschneiden.
Geht das? und wenn ja wie?
Würde mich sehr über eine Antwort freuen.
Danke

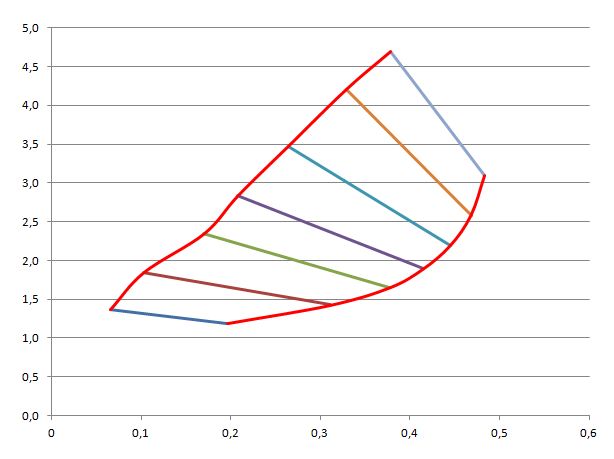

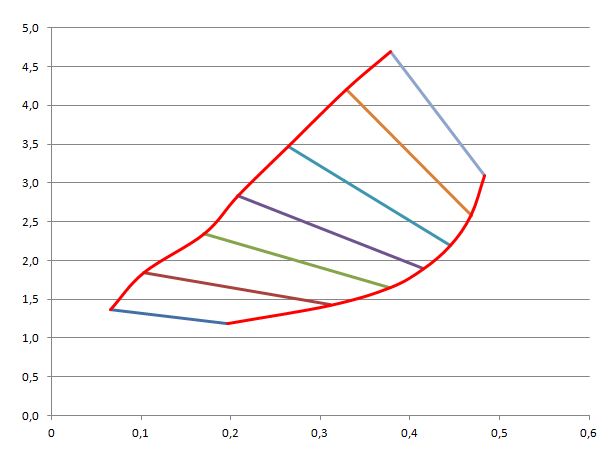

| Beschreibung: |
| Eingrenzung des Kennfelds |
|
Download |
| Dateiname: |
Unbenannt.JPG |
| Dateigröße: |
36.72 KB |
| Heruntergeladen: |
458 mal |
|
|
|
|
|
|
|
