Von einer Kurve eingeschlossene Kurve (mit NURBS). |
|
| klopa |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 30.01.2014, 14:15
Titel: Von einer Kurve eingeschlossene Kurve (mit NURBS).
|
 |
| |
 |
 |
Hallo Leute,
ich interpoliere mit Splines aus vorhandenen Messdaten ein Zahnrad, welches ich in CAD-Programme exportieren möchte. Dafür arbeite ich mit der NURBS-Toolbox und einem igesexporter aus dem matlab exchange.
Da die Messdaten nur an der Umfangsfläche vorliegen und ich das Komplette Zahnrad geschlossen dargestellt haben möchte, will ich die äußersten Kurven dazu nutzen um eine Ebene Fläche zu beschreiben, welche von der Kurve eingeschlossen wird.
Mein erster Ansatz war die Kurve als Ausgangsbasis zu nehmen und den zweiten Parameter nach x,y,z = 0 (Mittelpunkt) linear zu interpolieren. Dabei Stosse ich allerdings auf das Problem, dass die Fläche die Kurve an einigen kritischen Stellen schneidet und dadurch Probleme bereitet.

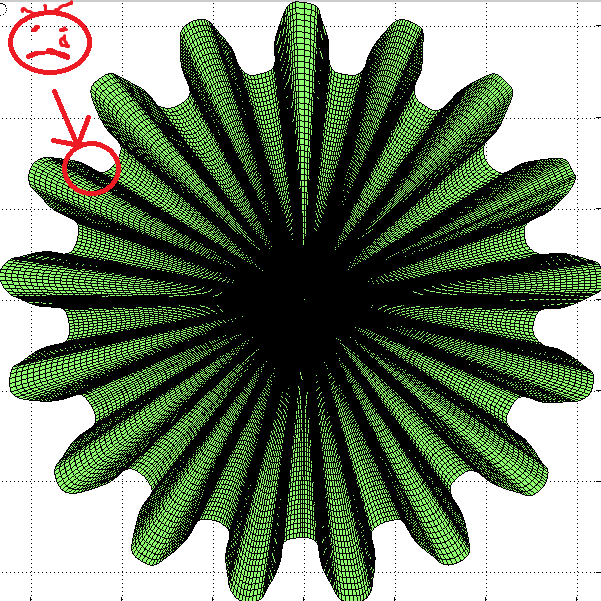

Wegen meines wirren Schreibstils habe ich mal ein Screenshot angehängt, worin eine der kritischen Stellen meines Ansatzes markiert ist.
Hat jemand einen Ansatz/ eine Idee wie man das Problem lösen könnte?
Für den Export sollte die Fläche mit NURBS erstellt werden können, da der Exporter nur mit diesen umgehen kann.
| Beschreibung: |
|
Download |
| Dateiname: |
2014_01_30_14_03_09_Figure_1.png |
| Dateigröße: |
66.24 KB |
| Heruntergeladen: |
366 mal |
|
|
|
|
|
|
|
|
|
