Vorgänge gleichzeitig mit Zustand laufen lassen |
|
| Janosch93 |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 15.08.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 15.08.2016, 13:35
Titel: Vorgänge gleichzeitig mit Zustand laufen lassen
|
 |
Hi Leute,
für unser Studienprojekt sollen wir die Kombination einer PV-Anlage mit einem Batteriespeicher simulieren. Nun wollen wir per Stateflow einen Zustand gleichzeitig mit den darauffolgenden Vorgängen ablaufen lassen und in einem Graphen darstellen lassen. Im Anhang seht ihr die Problematik
Vielen Dank schonmal im Voraus für eure Hilfe!
| Beschreibung: |

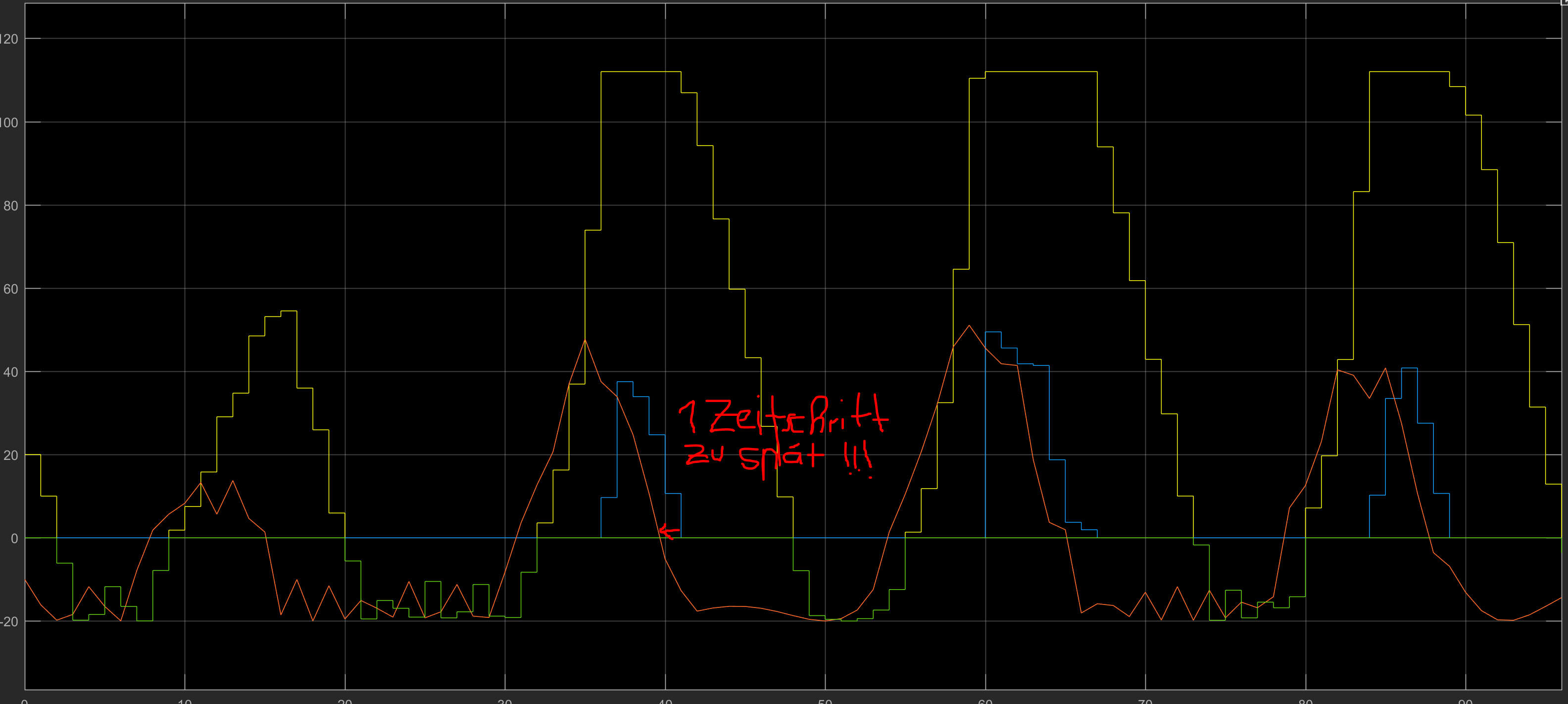

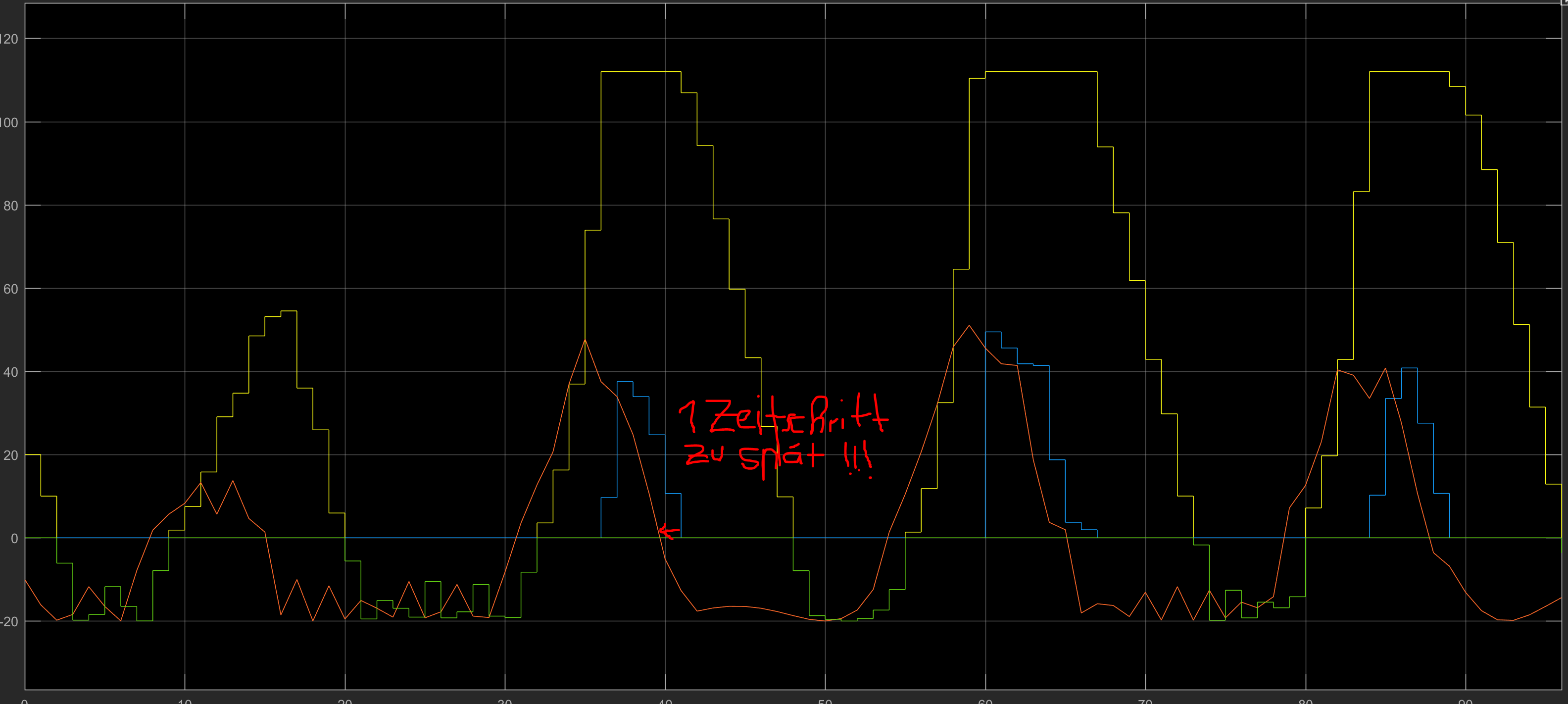

| Hier das Problem visualisiert... |
|
Download |
| Dateiname: |
Stateflow_Problem_Zeitschritt.PNG |
| Dateigröße: |
132.19 KB |
| Heruntergeladen: |
682 mal |
| Beschreibung: |

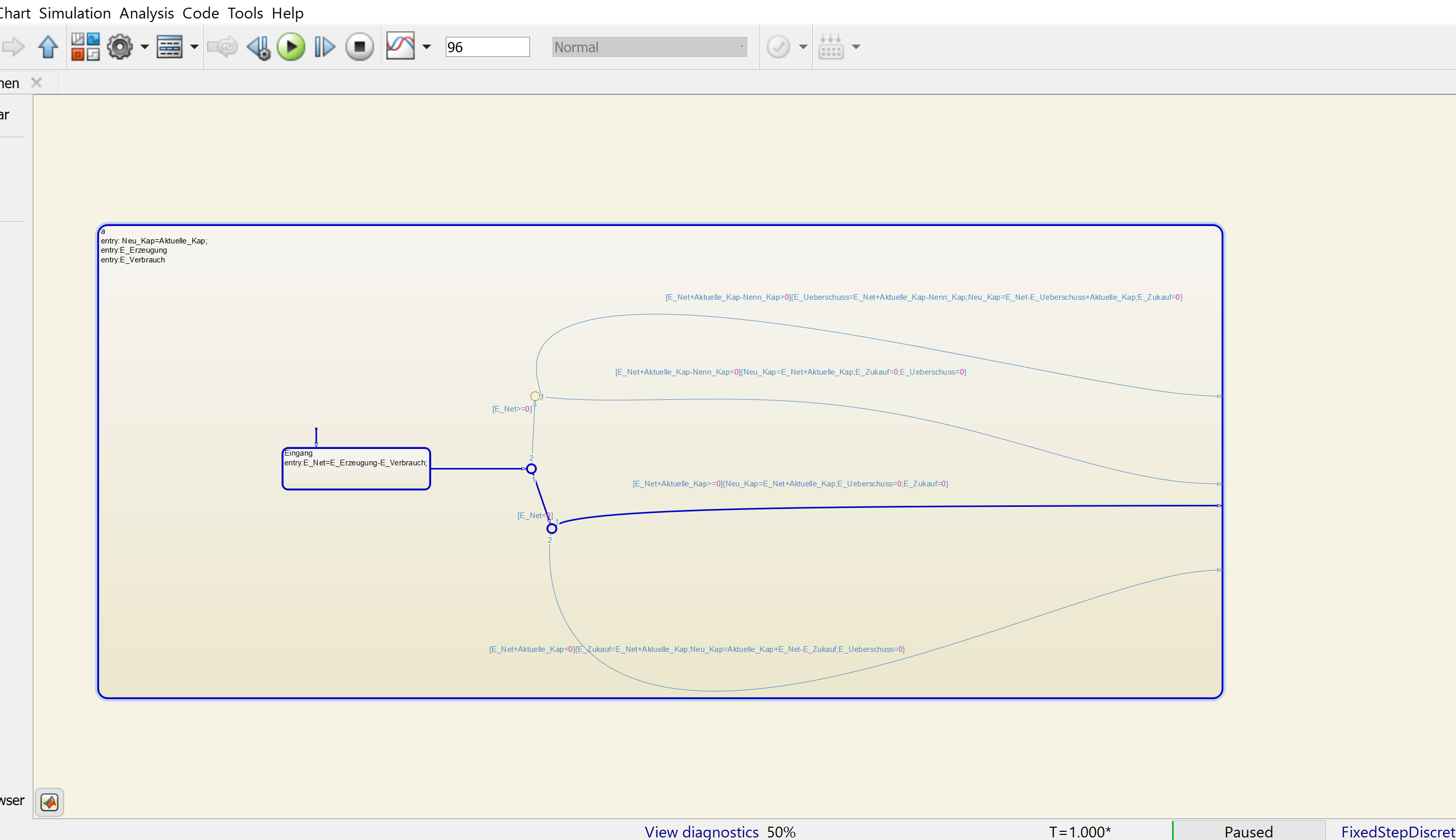

| Bei t=1 ist erst der Zustand und dann die Vorgänge durchlaufen |
|
Download |
| Dateiname: |
Stateflow_Problem_t1.PNG |
| Dateigröße: |
175.79 KB |
| Heruntergeladen: |
678 mal |
| Beschreibung: |

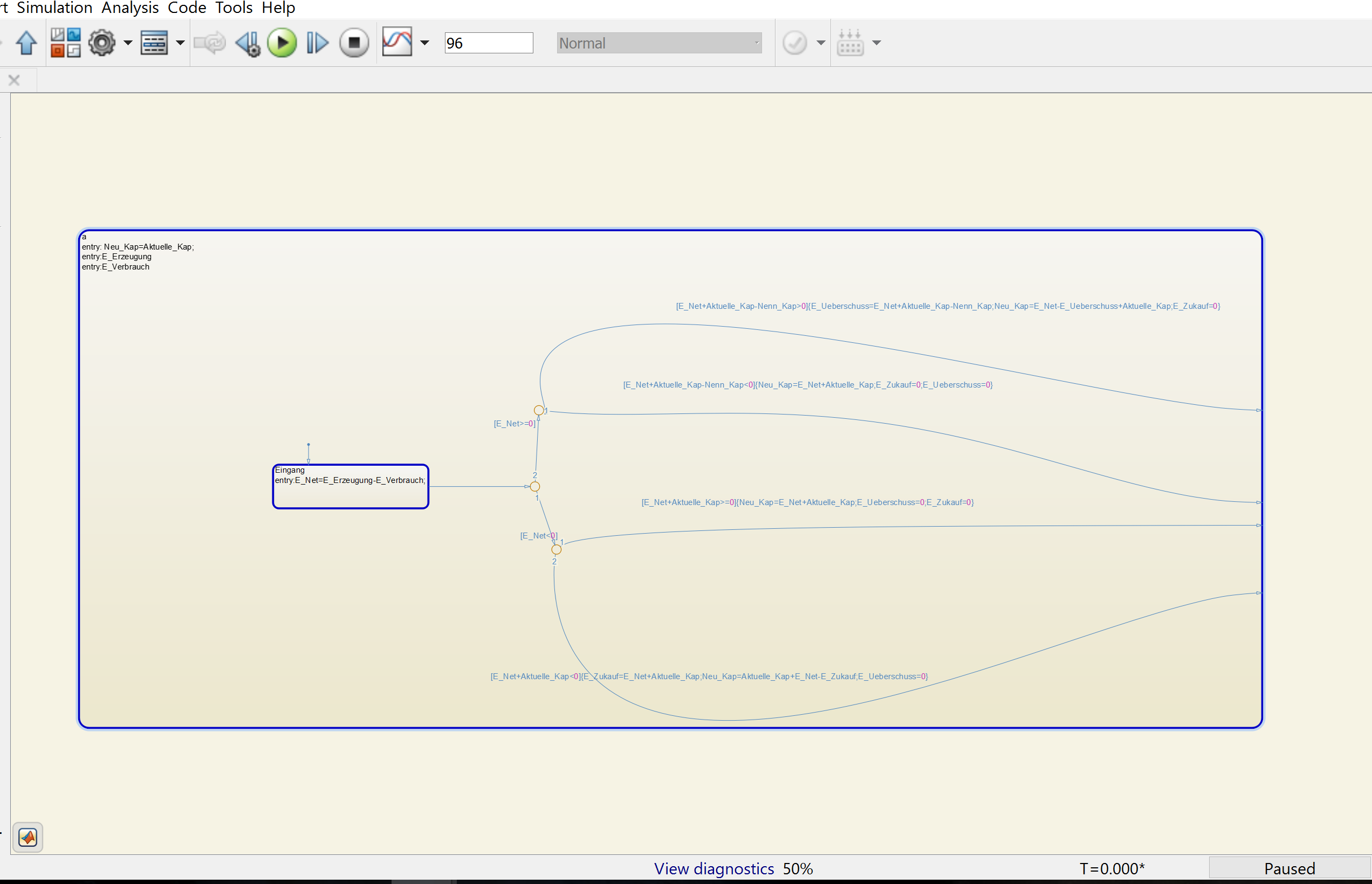

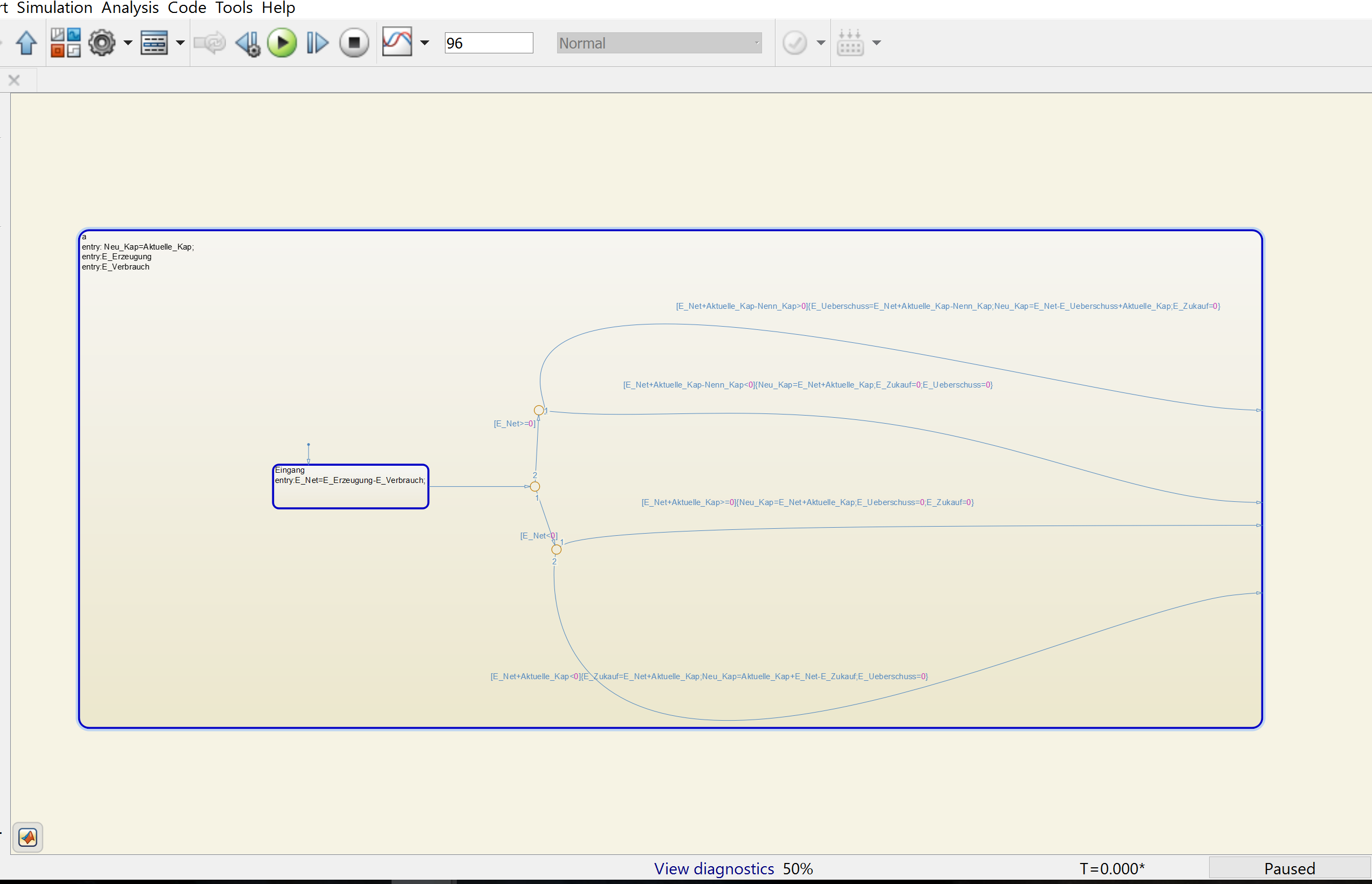

| Bei t=0 sollte das Modell schon einmal durch gelaufen sein bzw. zumindest gleichzeitig einmal durchgelaufen sein (Zustände und Vorgänge) |
|
Download |
| Dateiname: |
Stateflow_Problem_t0.PNG |
| Dateigröße: |
179.55 KB |
| Heruntergeladen: |
691 mal |
|
|
|
|
|
|
| Wine |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.04.2017, 14:00
Titel:
|
|
Hallo,
vermutlich kommt die Antwort schon etwas zu spät, aber falls es noch etwas hilft: man kann in Stateflow Zustände und Subsysteme parallel ablaufen lassen indem man auf den gewünschten Zustand rechtsklickt und anschließend unter Decomposition "AND(Parallel)" auswählt statt dem voreingestellten OR.
Viele Grüße,
Ines
|
|
|
|
|
|
|
