Wasserfalldiagramm bzw. Höhendiagramm erstellen


madi83
Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 24.08.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.08.2009, 07:47     Titel: Wasserfalldiagramm bzw. Höhendiagramm erstellen
  Antworten mit Zitat
Hallo,

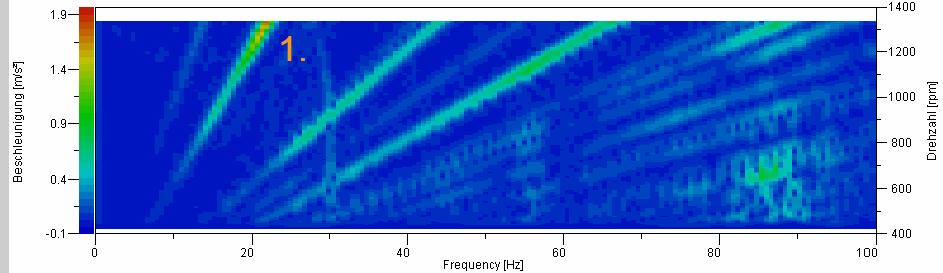

ich habe eine Vorgabe erhalten, in der ich ein folgendes Bild erstellen soll.
Es ist die Darstellung einer Fourier-Analyse der Beschleunigung in Abhängigkeit verschiedener Drehzahlen.

Soweit habe ich es ja auch alles.
Was mir nun fehlt, ist das Diagramm.

Kann mir jemand sagen, wie ich soetwas erstellen kann?
Habe die Matlab-Hilfe schon durchforstet und keinen passenden plot gefunden...

Danke für Eure Hilfe.

 Beschreibung:

Download
 Dateiname:  Diagramm.JPG
 Dateigröße:  40.79 KB
 Heruntergeladen:  968 mal
Private Nachricht senden Benutzer-Profile anzeigen


Idefix_1024
Forum-Century

Forum-Century

Beiträge: 230
Anmeldedatum: 16.10.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.08.2009, 09:21     Titel:
  Antworten mit Zitat
ich würde als Ansatz einen 3D Plot nehmen und per view die Betrachtungsrichtung von oben wählen... das sollte gehen oder?
Private Nachricht senden Benutzer-Profile anzeigen

madi83
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 24.08.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.08.2009, 09:38     Titel:
  Antworten mit Zitat
Die Überlegung hatte ich auch schon, aber wie soll das gehen?
Ich habe z.B. 10 Beschleunigungsvektoren. Jeweils bei einer anderen Drehzahl. Nun müsste ich diese ja "schichtweise" hintereinander oder übereinander legen, damit ein Höhendiagramm entsteht.

Könntest Du mir eventuell ein Beispiel geben`?

Danke
Private Nachricht senden Benutzer-Profile anzeigen

Idefix_1024
Forum-Century

Forum-Century

Beiträge: 230
Anmeldedatum: 16.10.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.08.2009, 09:59     Titel:
  Antworten mit Zitat
ich stelle mir das in etwa so vor

Code:

x   = [1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4];
y   = [1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4];
z   = [1.9 1.8 2.4 2.7 2.9 5 3.1 2.9 2.8 2.7 2.2 1.9 1.8 2.4 2.7 2.8];

delta   = 0.1;
rangeX  = 1:delta:4;
rangeY  = 1:delta:4;

[X,Y]   = meshgrid(rangeX,rangeY);
Z       = griddata(x,y,z,X,Y,'cubic');
surf(X,Y,Z)
shading interp
view(0,90)
zlim([0 6])
set(gca, 'CLim', [min(zlim), max(zlim)]);
colorbar



Grüße!
Private Nachricht senden Benutzer-Profile anzeigen

madi83
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 24.08.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.08.2009, 14:40     Titel:
  Antworten mit Zitat
Vielen Vielen Dank!
Das sieht schon sehr vielversprechend aus!

Nun muss ich nur noch meine Werte an die richtige Stelle legen!
Gruß

Marco
Private Nachricht senden Benutzer-Profile anzeigen

Idefix_1024
Forum-Century

Forum-Century

Beiträge: 230
Anmeldedatum: 16.10.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.08.2009, 15:16     Titel:
  Antworten mit Zitat
in der Matlab Hilfe finden sich genauere Beschreibungen um die Farbgebung besser bzw wie gewünscht hinzubekommen...

dieser Balken ist der Colorbar und mit CLim legst du das obere (rot) und untere Ende (blau) fest

hübsch ist auch der Ansatz mit pcolor
Code:

x   = [1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4];
y   = [1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4];
z   = [1.9 1.8 2.4 2.7 2.9 5 3.1 2.9 2.8 2.7 2.2 1.9 1.8 2.4 2.7 2.8];

figure()
hold on
[X,Y]=meshgrid(rangeX,rangeY);
Z=griddata(x,y,z,X,Y,'cubic');
pcolor(X,Y,Z)
[C,h] = contour(X,Y,Z,'k');
clabel(C,h);
hold off
grid off
view(0,90)
set(gcf,'PaperOrientation', 'landscape','PaperType', 'A4')
set(gcf,'PaperUnits', 'normalized', 'PaperPosition',[0 0 1 1])
zlim([0 6])
set(gca, 'CLim', [min(zlim), max(zlim)]);
colorbar
