Wavelet Toolbox - Sampling rate of analysing Wavelet



Bernstadter
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 26.06.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.06.2012, 16:42     Titel: Wavelet Toolbox - Sampling rate of analysing Wavelet
  Antworten mit Zitat
Hallo zu meinem ersten Beitrag,

ich habe folgende Aufgabenstellung die ich mit der Hilfe der Wavelet-Toolbox lösen möchte.
Ich bekomme aus einem Radarsensor die mit 2kHz abgetastete Dopplerfrequenz. Bewege ich meine Hand auf den Sensor zu und anschließend wieder weg, so entsteht im zeitlichen Verlauf der Dopplerfrequenz ein Sinus. Diesen Sinus möchte ich gerne mit Wavelets detektieren.

Auf MathWorks habe ich dazu folgende Anleitung gefunden.
http://www.mathworks.de/products/wa...../wavelet/wdetectdemo.html

Folgendes verstehe ich nicht in diesem Zusammenhang.

Zitat:To handle detection problems in terms of pattern duration, we define a second usage of the CWT taking into account the sampling period in the numerical approximation of the wavelet coefficients. Denoting the sampling period by stepSIG, the key point is to properly scale the discretized version of the wavelet in order to compute integrals on intervals [k,k+1]*stepSIG instead of [k,k+1].

Ich habe bei mir genau ein solches Problem.
Die Mitte des Patterns wird mit Haar und Gaus1 Wavelet immer perfekt detektiert jedoch ist die Duration welche sich nach meinem Verständnis aus der Skalierung ableitet unterschiedlich und meistens falsch.

Abhilfe schafft folgender Parameter aus dem im oben genannten Beispiel

% Sampling rate of the analyzing wavelet.
stepWAV = 1/1024;

Wie ermittle ich diesen mathematisch? Durch probieren habe ich festgestellt, dass bei dem Haar-Wavelet ein Wert um die 1/2000 sinnvoll ist jedoch beim Gaus1 ein Wert von 1/256.

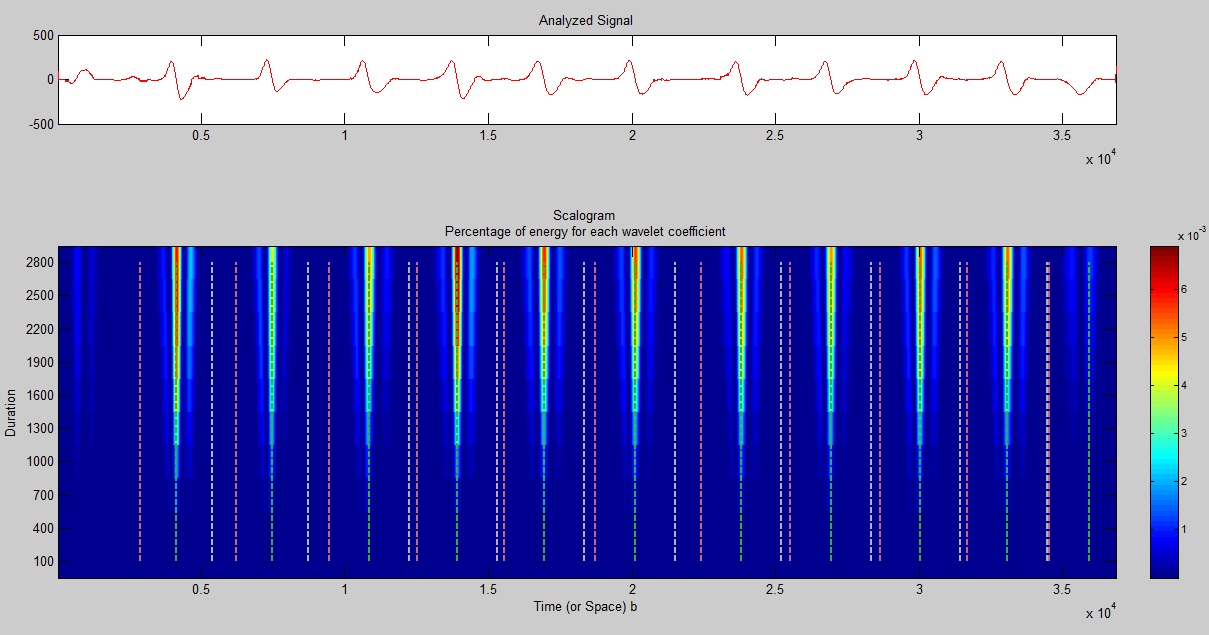

Im Anhang habe ich noch ein JEPG grafische Verdeutlichung des Problems.
In diesem Bild stellt die grüne Linie die Patternmitte, rot den Anfang und grau das Ende des Patterns dar.


Ich hoffe mir kann jemand helfen

Grüße
Patrick

 Beschreibung:

Download
 Dateiname:  Signal7_Gaus1.jpg
 Dateigröße:  179.88 KB
 Heruntergeladen:  624 mal
