Titel: Wegsignal in Geschwindigkeit - Problem: Echtzeit Filterung
|
 |
| |
 |
 |
Hallo Zusammen.
Ich habe eine Geschwindigkeitsregelung für ein Hubwerk entwickelt. Als Rückführungsgrößen stehen mir allerdings nur Wegmesssensoren zur Verfügung, die Abhängig von ihrer Position eine bestimmte Spannung liefern.
Durch dx/dt möchte ich aus diesen Werten die aktuelle Geschwindigkeit bestimmen. Ohne Filterung ist dies allerdings nicht möglich. Zur Auswertung einer Messreihe habe ich das auch schon erfolgreich gemacht.
Da die Regelung mit Hilfe einer Rapid Control Prototyping Hardware nun auch am realen System umgesetzt werden soll, benötige ich eine Echtzeitfilterung der Sensorwerte. Meine Idee: Ein Tiefpassfilter, oder ein fließender Mittelwert?
Aber wie setze ich das mit Simulink um?
Für möglichst schnelle Hilfe wäre ich sehr dankbar.
MfG

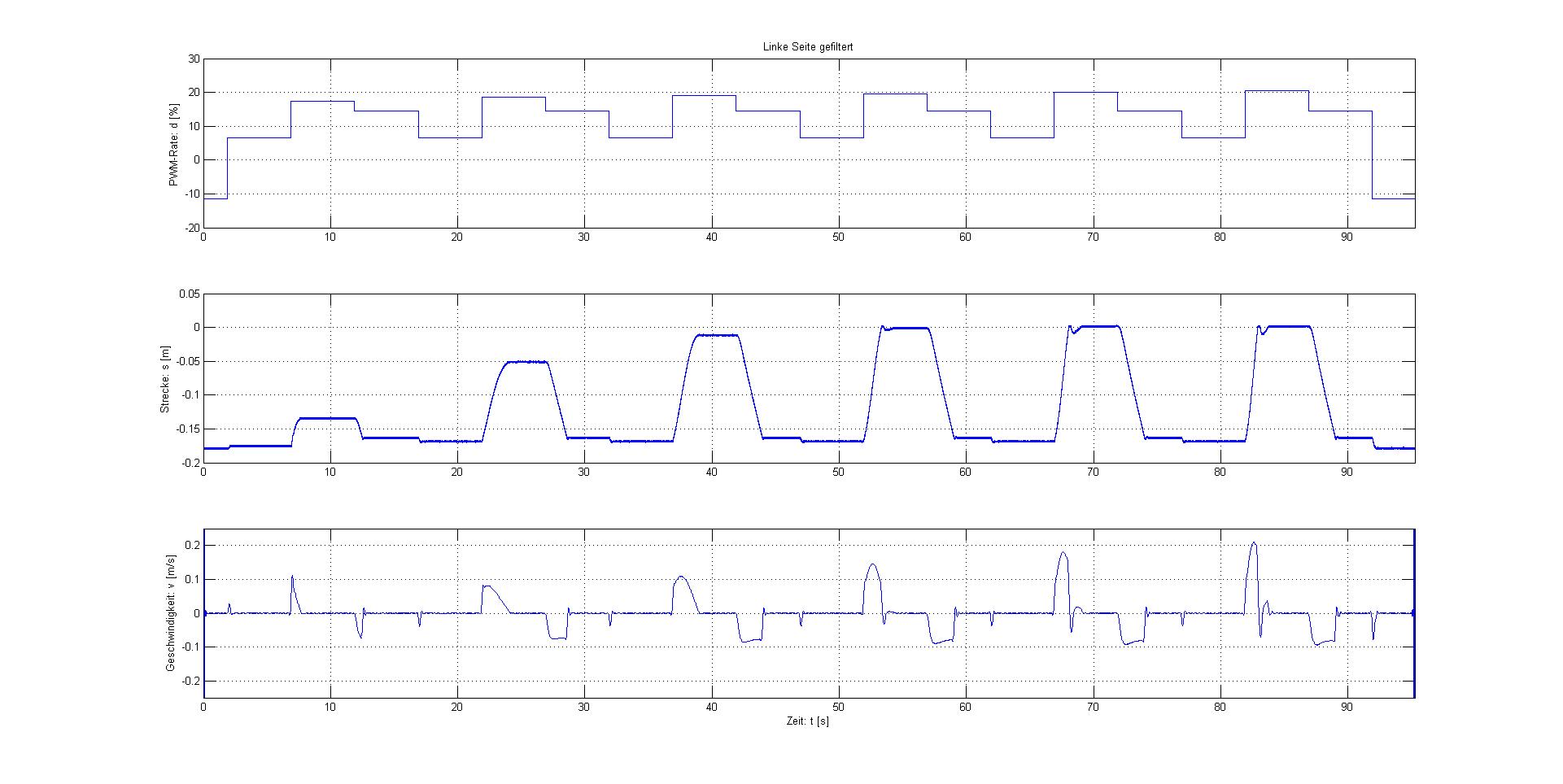

Zum besseren Verständnis habe ich den Plot angehängt.

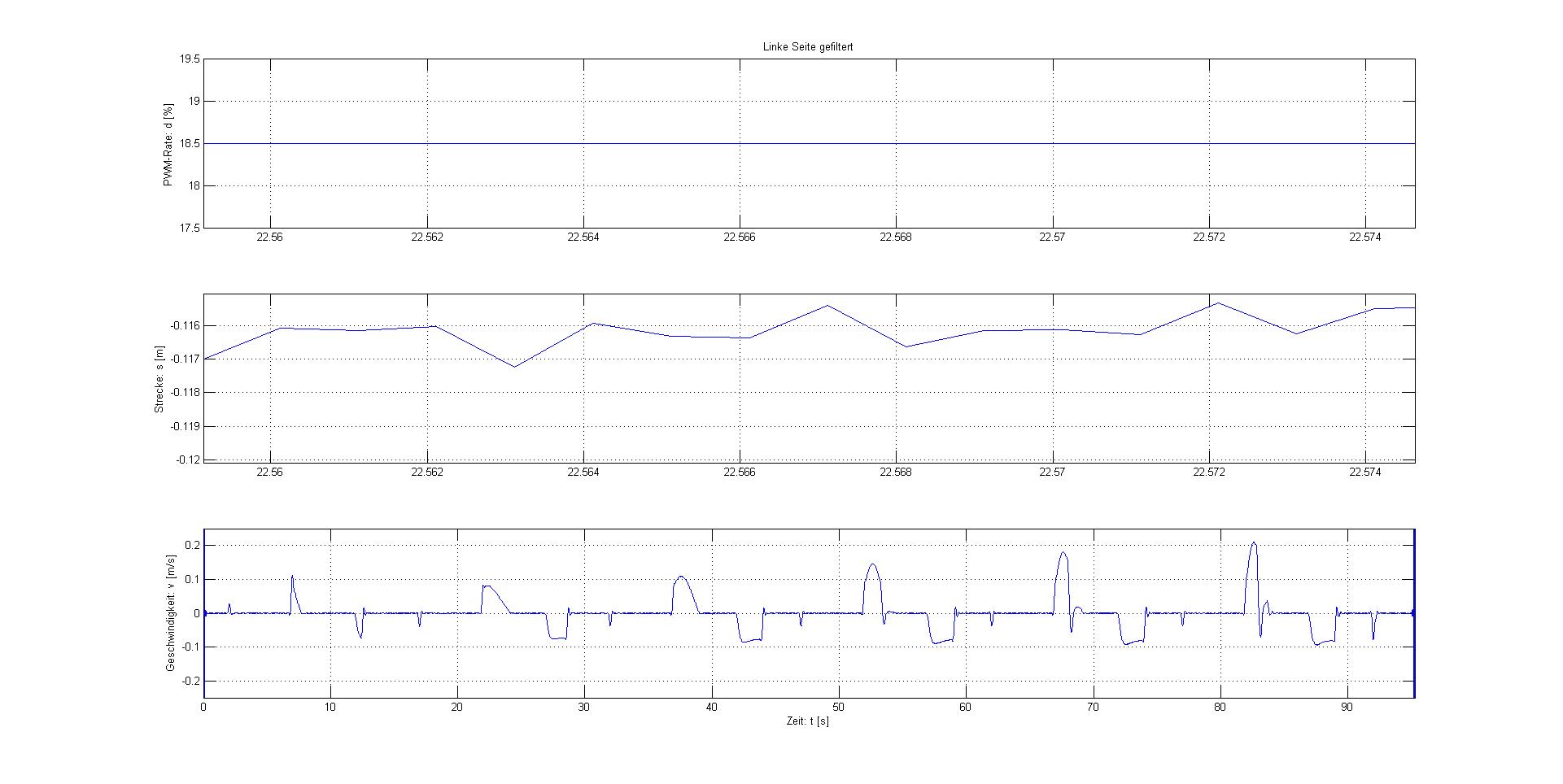

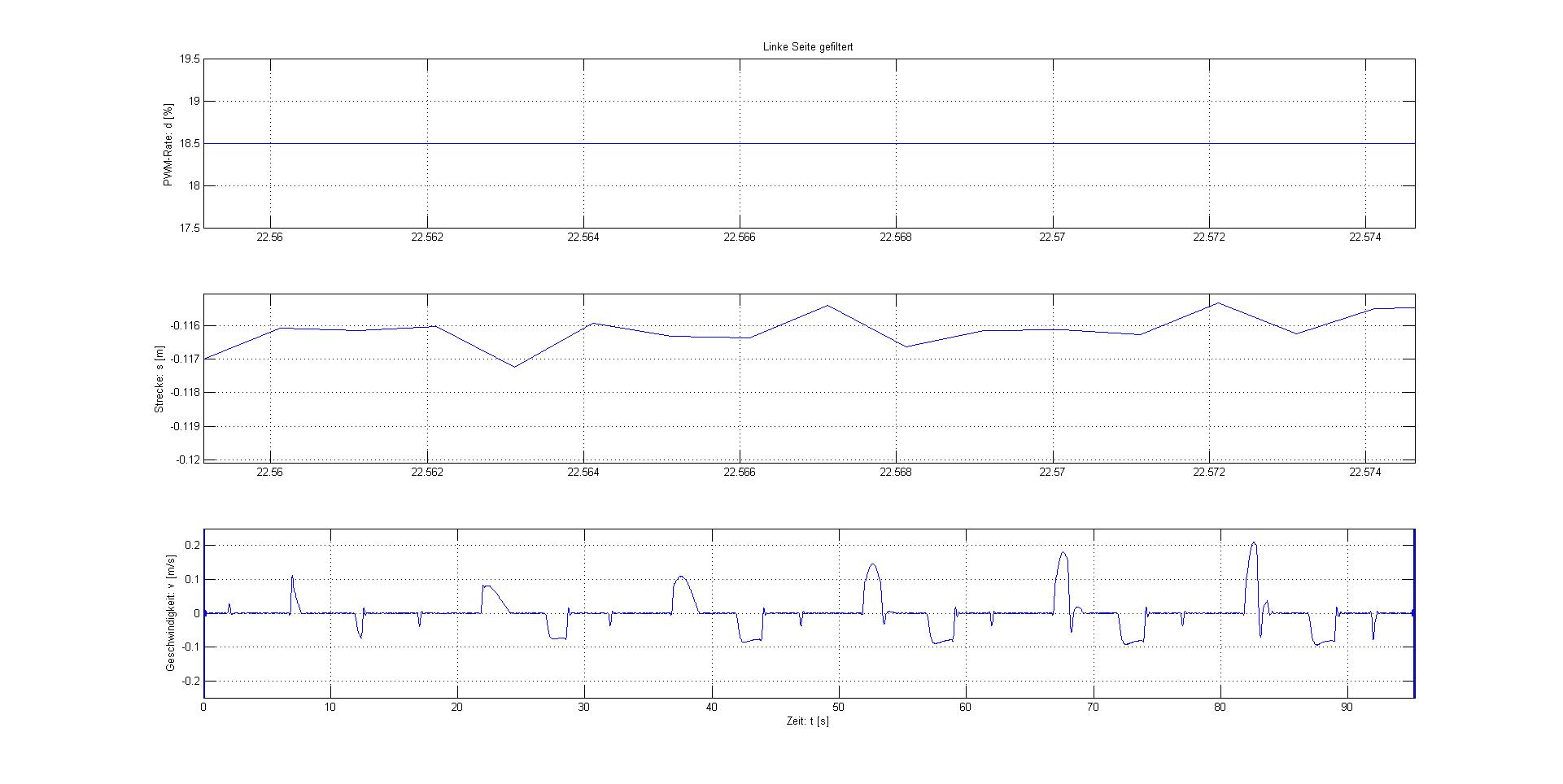

Das Sensorsignal ist in dem mittleren Graphen abgebildet. Im zweiten Bild sieht man gut die einzelnen Messwerte.
Die Abtastrate beträgt 1ms.
