Welcher Regelungskonzept für Wärmetauscher? |
|
| Flink |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 27.09.2017, 09:58
Titel: Welcher Regelungskonzept für Wärmetauscher?
|
 |
| |
 |
 |
Hallo,
ich habe zwar ein ingenieurwissenschaftliches Studium (inkl. Regelungstechnik) hinter mir, jedoch mangelt es mir an praktischer Erfahrung in diesem Bereich. Deshalb würde ich mich über Eure Hilfe sehr freuen!
Ich will eine digitale Regelung für einen Platten-Wärmetauscher entwerfen. Mit diesem soll kaltes Wasser (Seite A) mit warmen Wasser (Seite B) auf eine bestimmte Soll-Temperatur erwärmt werden. Ein Regelventil am Ausgang der Seite B stellt das Stellglied des Regelkreises dar. Die Schwierigkeit der Anwendung liegt in dem sprunghaft variierenden Volumenstrom der Seite A (Störgröße). Und eine Änderung dieses Volumenstroms hat eine Änderung der Streckenverstärkung zur Folge.

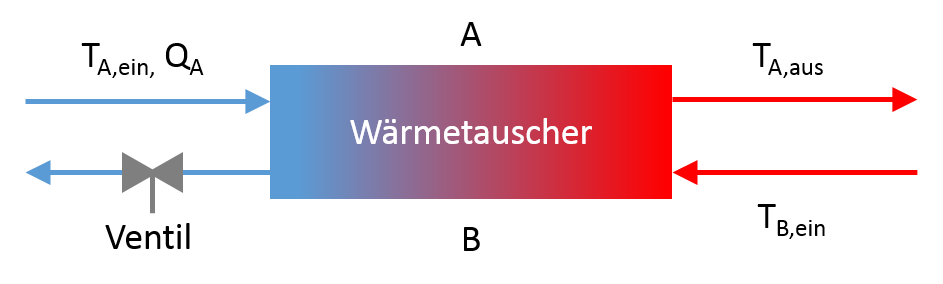

Messtechnisch erfassen kann ich die Eintrittstemperaturen beider Seiten (Störgrößen), den Volumenstrom der Seite A sowie die Austrittstemperatur der Seite B (Regelgröße). Eine Skizze ist im Anhang zu finden.
Mein Ansatz war zunächst ein dynamisches Modell zu erstellen. Kann ich das System mithilfe der System Identification Toolbox anhand von Messdaten (halbwegs automatisiert) in ein parametrisiertes Mehrgrößensystem (Zustandsraumdarstellung) überführen? An dieser Stelle wäre ich für Tipps bzgl. Tutorials, Examples, Literatur sehr dankbar.
Welches Regelungskonzept wäre geeignet? Dieses würde ich gerne anhand des dynamischen Modells maßschneidern.
Vielen Dank für Eure Unterstützung!
| Beschreibung: |
|
Download |
| Dateiname: |
Skizze.png |
| Dateigröße: |
19.88 KB |
| Heruntergeladen: |
606 mal |
|
|
|
|
|
|
|
|
|
